Movement EDGE SHOULDER Manual De Montagem página 16

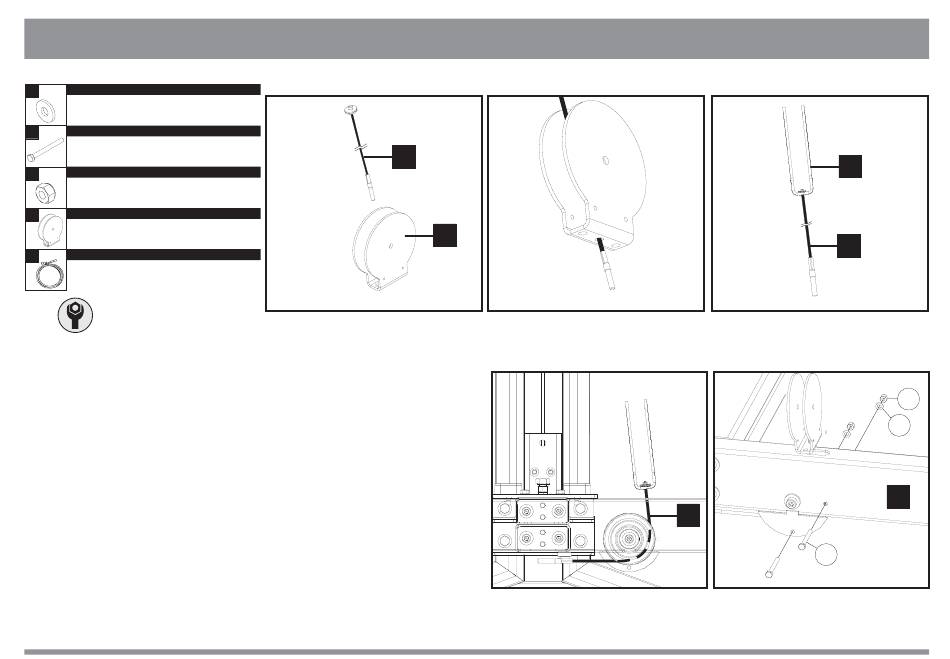

PASSO 3 PASSAGEM DO CABO DE AÇO
6 NOME
Arruela lisa
M6
7 NOME
Parafuso cabeça sextavada
M6X60
8 NOME
Porca sextavada inserto
M6
D NOME
Suporte do cabo
E NOME
Cabo de aço
Ferramentas
Chave Fixa 10 mm
Figura 3-1
Qtd
2x
Qtd
2x
E
Qtd
2x
Figura 3-2
D
Figura 3-4
16
MONTAGEM
Figura 3-3
D
E
Figura 3-5
E
7
8
6
A
