3.6. Pasos de la instalación

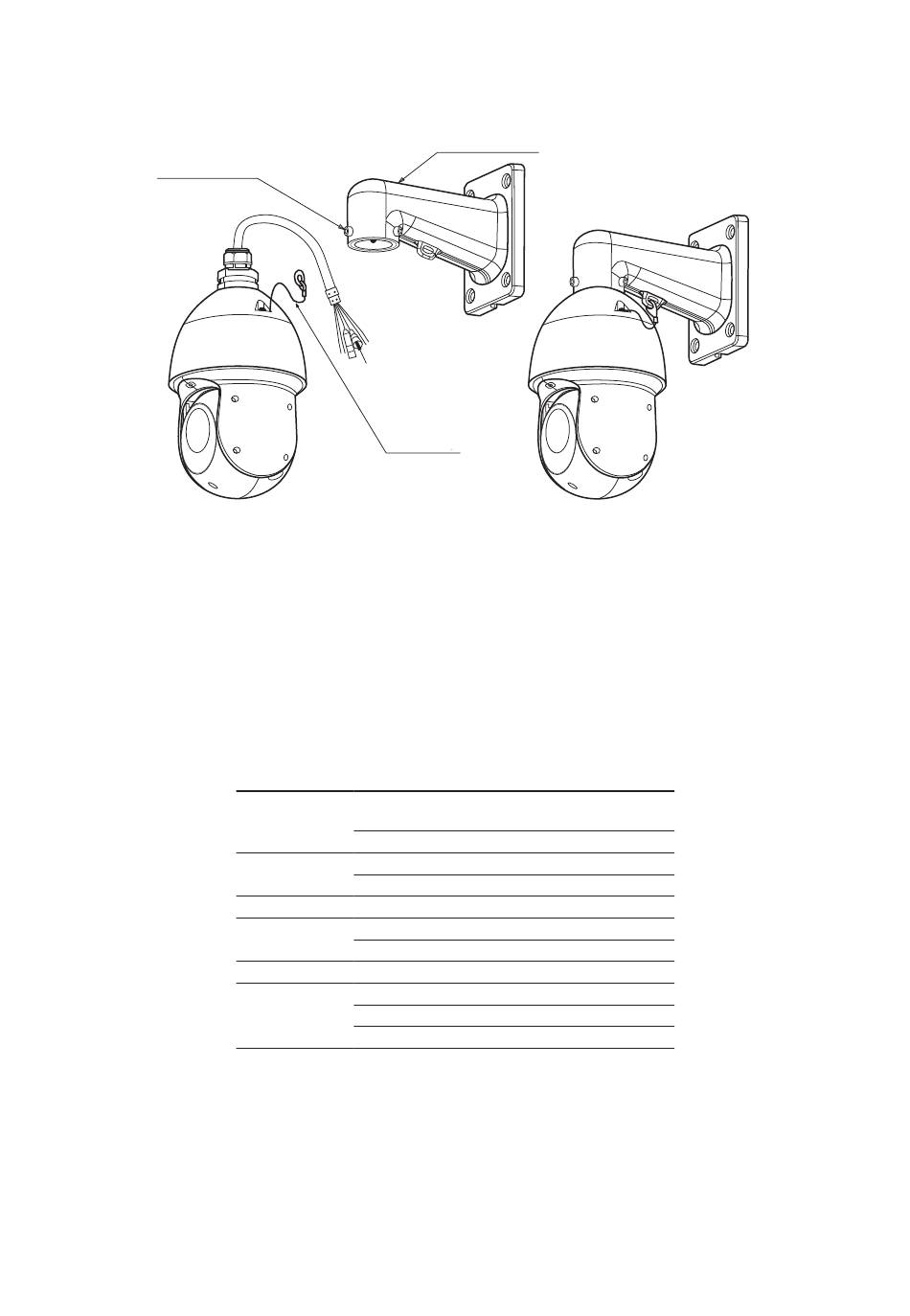

1. Saque la speed dome de su embalaje y revise el contenido. Pase los cables de la speed dome a través del soporte de
pared y coloque el gancho en el soporte para fijar los tornillos hexagonales con la llave Allen adjunta. Asegúrese de
que los tornillos estén bien fijados.;
Tornillo hexagonal
2. Coloque el soporte de pared en el lugar donde desea instalar la cámara y marque la posición de los orificios de fijación
del soporte. Antes de taladrar, asegúrese de que las marcas son correctas. Para fijar el soporte de pared, utilice tacos y
tornillos capaces de soportar el peso de la cámara, considerando un margen de seguridad de 4 veces (aproximadamente
20 kg).
Nota: los tacos y tornillos para fijar el soporte a la pared no se incluyen con el producto.
3.7. Conexiones y alimentación
La fuente de alimentación debe instalarse cerca de la cámara (preferentemente a su lado), de lo contrario una caída de tensión en
el cableado podría afectar a su funcionamiento. Realice las conexiones de acuerdo con la información contenida en la siguiente
tabla.
10
Gancho de acero
Nombre Identificación
Borne P4 (conectar la fuente 12 Vdc/4 A que viene con
el producto)
Alimentación
Verde/amarillo (conectar a la tierra adecuada)
Amarillo A (+)
RS485
Naranja B (-)
Salida de video BNC
Negro (común)
Entrada de audio
Blanco (+ audio)
Salida de alarma Azul/Verde
Rojo (alarma 1)
Entradas de alarma Marrón (alarma 2)
Amarillo/Verde (común)
Soporte de pared
