8 Funciones de diagnóstico
8.1 Visualización del estado del AOPD
La pantalla permite al usuario controlar y comprobar el estado del AOPD cuando se encuentra en modo
de alineación, en modo de funcionamiento normal y durante la solución de problemas. El conjunto consta de cuatro
LED y una pantalla de siete segmentos en la unidad activa.
8.2 Mensajes de diagnóstico
8.2.1

Unidad activa

Todos los casos posibles de visualización se explican en la siguiente tabla, a excepción de los relativos al modo
de alineación (consulte el apartado 6, «Alineación»).
Pantalla
2TLC172292M0201 Rev B
2018-04-19

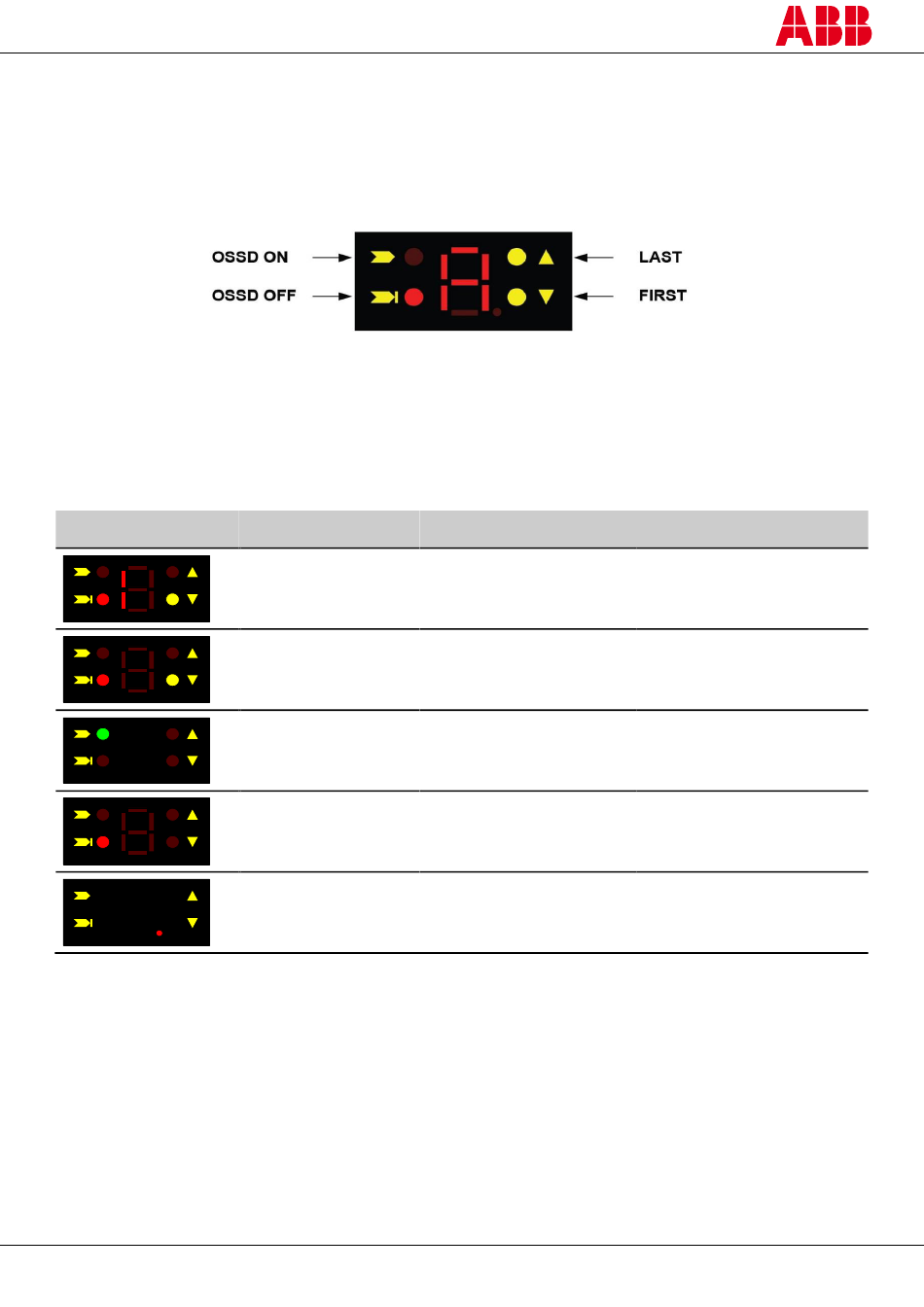

Figura 42. Conjunto de LED de la pantalla
Estado
Interbloqueo
Interbloqueo
OSSD ON
OSSD OFF
Modo
de funcionamiento
normal, OSSD OFF,
interbloqueo
Descripción
Zona de detección
despejada.
Salidas OSSD OFF.
Haces interrumpidos
Salidas OSSD OFF.
Salidas OSSD ON.
Salidas OSSD OFF.
Función de EDM activada.
47
Acción
Pulse el botón Rearme
(RESET) para volver a OSSD
ON.
Retire el objeto de la zona
de detección y pulse el botón
Rearme (Reset).
