Brudden MOVEMENT EDGE ABDUTOR Manual De Montaje página 111

MONTAJE

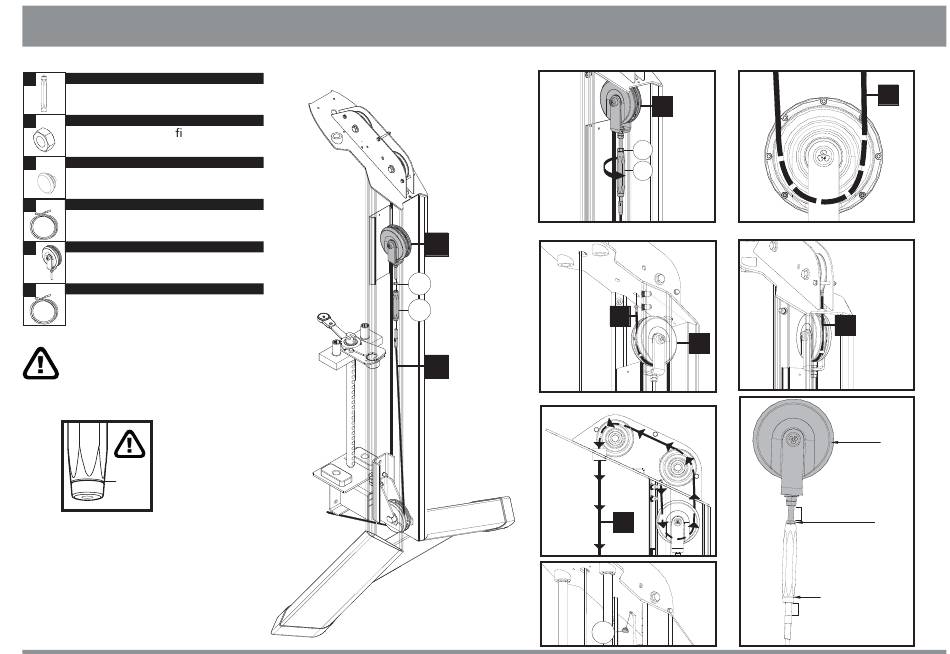

PASO 9 - REGULACIÓN DEL CABLE DE ACERO DE LA TORRE
25 NOMBRE
Tensor del cable
32
NOMBRE
Porca sextavada per l baixo
M8
51 NOMBRE
Plug
D NOMBRE
Cable del acero (Maior)
M
NOMBRE
Multiplicador de carga
N
NOMBRE
Cable del acero
(Pequeño)
¡LA POSICIÓN CORRECTA DE
MONTAJE DEL TENSOR DEL CABLE
(25), ES INDICADA POR MEDIO DEL
FRISO LOCALIZADO EN SU EXTREMO!
(FRISO HACIA ABAJO).
Friso
Cant.
1x
Cant.
1x
32
25
Figura 9-1
Figura 9-3
M
D
Figura 9-5
51
29
Figura 9-2
M
32
25
Figura 9-4
N
M
N
Figura 9-7
N
N
Multiplicador
de carga
Distância
máxima
3,0 cm Contra porca
Friso
Distância
máxima
2,5 cm
Figura 9-6
