D

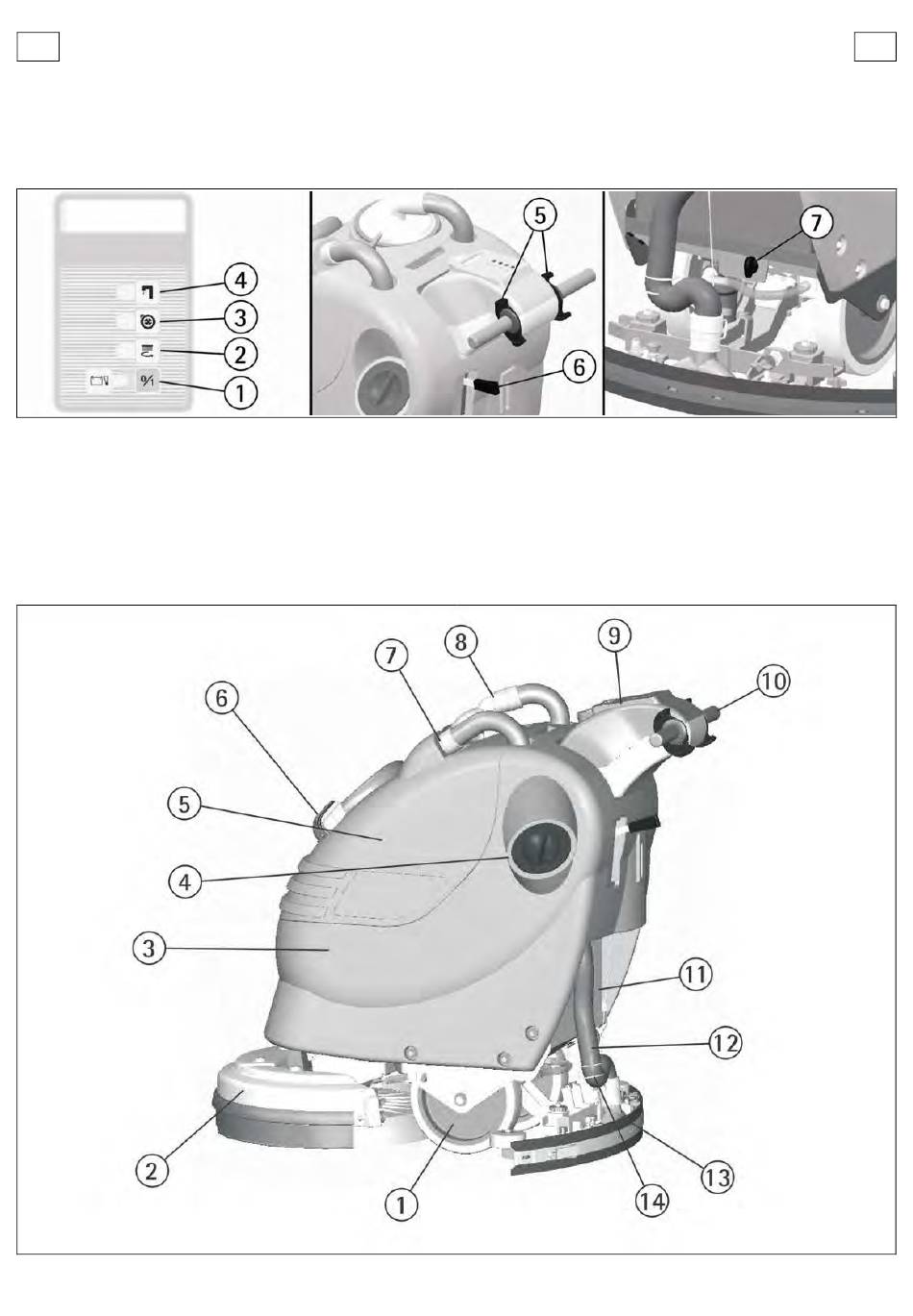

ZEICHENERKLÄRUNG ARMATURENBRETT UND BETÄTIGUNGEN
1. HAUPTSCHALTER ON/OFF UND BEZÜGLICHE KONTROLLEUCHTE
2. SCHALTER BÜRSTENMOTOR UND BEZÜGLICHE KONTROLLEUCHTE
3. SCHALTER SAUGMOTOR UND BEZÜGLICHE KONTROLLEUCHTE
4. SCHALTER MAGNETVENTIL UND BEZÜGLICHE KONTROLLEUCHTE

LEGENDE MASCHINE

1. RÄDER
2. GRUPPE BÜRSTENGEHÄUSE
3. FRISCHWASSERTANK
4. EINFÜLLSTUTZEN FÜR FRISCHWASSER
5. SCHMUTZWASSERTANK
6. ABWASSERSTÖPSEL SCHMUTZWASSERTANK
7. EINFÜHRUNGSSITZ SCHLAUCH SAUGFUSS
5. HEBEL BÜRSTENANTRIEB
6. HEBEL SAUGFUSSHEBUNG
7. KNOPF WASSERZUFUHR
8. DECKEL ABSAUGUNG
9. ARMATURENBRETT
10. HANDGRIFFE FÜHRUNGSHOLM
11. BATTERIEN
12. SCHLAUCH SAUGFUSS
13. GRUPPE SAUGFUSS
14. FEDERFÜHRUNG SCHLAUCH SAUGFUSS
