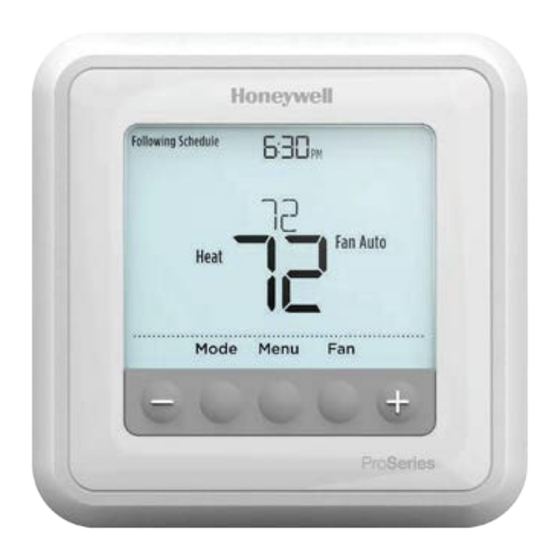

T6 Pro
Programmable Thermostat
Installation Instructions
Package Includes:
• T6 Pro Thermostat
• UWP™ Mounting System
• Honeywell Standard Installation
Adapter (J-box adapter)
• Honeywell Decorative Cover Plate –
Small; size 4-49/64 in x 4-49/64 in x
11/32 in (121 mm x 121 mm x 9 mm)
• Screws and anchors
• 2 AA Batteries
• Installation Instructions and User
Guide
Optional Cover Plate installation
NOTE: If Optional Cover Plate is not
required, see "UWP Mounting System
installation" on next page.
Use the Optional Cover Plate when:
• Mounting the thermostat to an
electrical junction box
• Or when you need to cover paint gap
from old thermostat.
1. Separate the Junction Box Adapter
from the Cover Plate. See Figure 1.
2. Mount the Junction Box Adapter to
the wall or an electrical box using any
of the eight screw holes. Insert and
tighten mounting screws supplied with
Cover Plate Kit. Do not overtighten. See
Figure 2. Make sure the Adapter Plate
is level.
3. Attach the UWP by hanging it on the
top hook of the Junction Box Adapter
and then snapping the bottom of the
UWP in place. See Figure 3.
4. Snap the Cover Plate onto the Junction
Box Adapter. See Figure 4.
1
2
Use 2x
supplied
screws #6
5/8"
4
3
Tabla de contenido
loading

Resumen de contenidos para Honeywell T6 Pro

  • Página 27: Termostato Programable

    Adaptador de instalación estándar de Honeywell (adaptador para cajetín de empalmes) • Placa de cubierta decorativa Honeywell – pequeña; tamaño 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm) • Tornillos y tarugos •...
  • Página 28: Instalación Del Sistema De Montaje Con Uwp

    Instalación del sistema de montaje con UWP 5. Antes de comenzar, desconecte el suministro de electricidad en la caja de interruptores de circuito o el interruptor. Abra el paquete para encontrar la UWP. Consulte la Figura 1. 6. Coloque la UWP en la pared. Nivele y marque la posición de los tornillos.
  • Página 29: Designaciones Del Terminal De Cableado

    (2 cables). NOTA: Las lengüetas de los controles deslizantes para terminales U deben dejarse en su lugar en los modelos T6 Pro. Lengüeta del control deslizante R/Rc Designaciones del terminal de cableado Entrada de detección de falla...
  • Página 30: Cableado De Sistemas Convencionales: Aire Forzado E Hidrónico

    Cableado de sistemas convencionales: aire forzado e hidrónico Las áreas sombreadas siguientes se aplican únicamente a TH6320U/TH6220U o según se indique. Sistema de 1 etapa de calefacción/1 etapa de Sistema de 1 etapa de calefacción/1 etapa de refrigeración (1 transformador) refrigeración (2 transformadores) Alimentación [1] Alimentación (transformador de...
  • Página 31: Cableado De Sistemas De Bomba De Calor

    Cableado de sistemas de bomba de calor Las áreas sombreadas siguientes se aplican únicamente a TH6320U/TH6220U o según se indique. Sistema de bomba de calor de 1 etapa de calefacción/1 Sistema de bomba de calor de 3 etapas de calefacción/2 etapas de refrigeración etapa de refrigeración (TH6320U únicamente) [10] Alimentación [1]...
  • Página 32: Montaje Del Termostato

    Montaje del termostato 1. Introduzca el excedente de cable en la abertura de la pared. 2. Cierre la tapa de la placa de la UWP. Debe permanecer cerrada sin quedar protuberante. 3. Alinee la UWP con el termostato y presione suavemente hasta que el termostato calce en su lugar.
  • Página 33: Configuraciones Del Sistema Operativo

    Configuraciones del sistema operativo 1 Presione el botón Mode (modo) para pasar al siguiente modo disponible en el sistema. 2 Alterne a través de los modos hasta que se muestre el modo de sistema requerido y deje que se active. NOTA: Los modos disponibles del sistema varían según el modelo y las configuraciones del sistema.
  • Página 34: Configuración Por El Instalador (Isu)

    Configuración por el instalador (ISU) 1 Presione y sostenga CENTER (centro) y los botones durante aproximadamente 3 segundos para ingresar al menú avanzado. 2 Presione Select (seleccionar) para ingresar al ISU. 3 Presione Select (seleccionar) para avanzar a través de las opciones del menú de configuración. 4 Presione para cambiar los valores o seleccionar las opciones disponibles.
  • Página 35 0 °F a 5 °F de 0.0 °C a 2.5 °C Nota: Diferencial: NO es banda muerta. Honeywell utiliza un algoritmo avanzado que repara la banda muerta en 0 °C. La configuración diferencial es el número Diferencial de conversión automática mínimo de grados del punto de referencia necesario para cambiar del último...
  • Página 36 Opciones avanzadas de configuración (ISU) (continuado) N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita) 50 °F a 99 °F (50 °F) Punto de referencia mínimo de refrigeración 10.0 °C a 37.0 °C (10.0 °C) 40 °F a 90 °F (90 °F) Punto de referencia máximo de calefacción...
  • Página 37: Prueba Del Sistema Por Parte Del Instalador

    Prueba del sistema por parte del instalador Para realizar una prueba del sistema: 1 Presione y sostenga CENTER (centro) y los botones durante aproximadamente 3 segundos para ingresar al menú avanzado. 2 Use para ir a TEST (prueba). Presione Select (seleccionar) para iniciar la prueba del sistema.
  • Página 38: Especificaciones

    Especificaciones Rangos de temperatura Calefacción: de 40 °F a 90 °F (4.5 °C a 32.0 °C) refrigeración : de 50 °F a 99 °F (10.0 °C a 37.0 °C) Temperatura ambiente al inicio de 32 °F a 120 °F (de 0 °C a 48.9 °C) Temperatura ambiente de funcionamiento de 37 °F a 102 °F (de 2.8 °C a 38.9 °C) Temperatura de envío...
  • Página 40: Asistencia Al Cliente

    UWP. Home and Building Technologies En los EE. UU.: Honeywell 715 Peachtree Street NE Atlanta, GA 30308 customer.honeywell.com ® Marca registrada en los Estados Unidos © 2017 Honeywell International Inc. 33-00181EFS—07 M.S. Rev. 10-17 33-00181EFS-07 Impreso en EE. UU.
