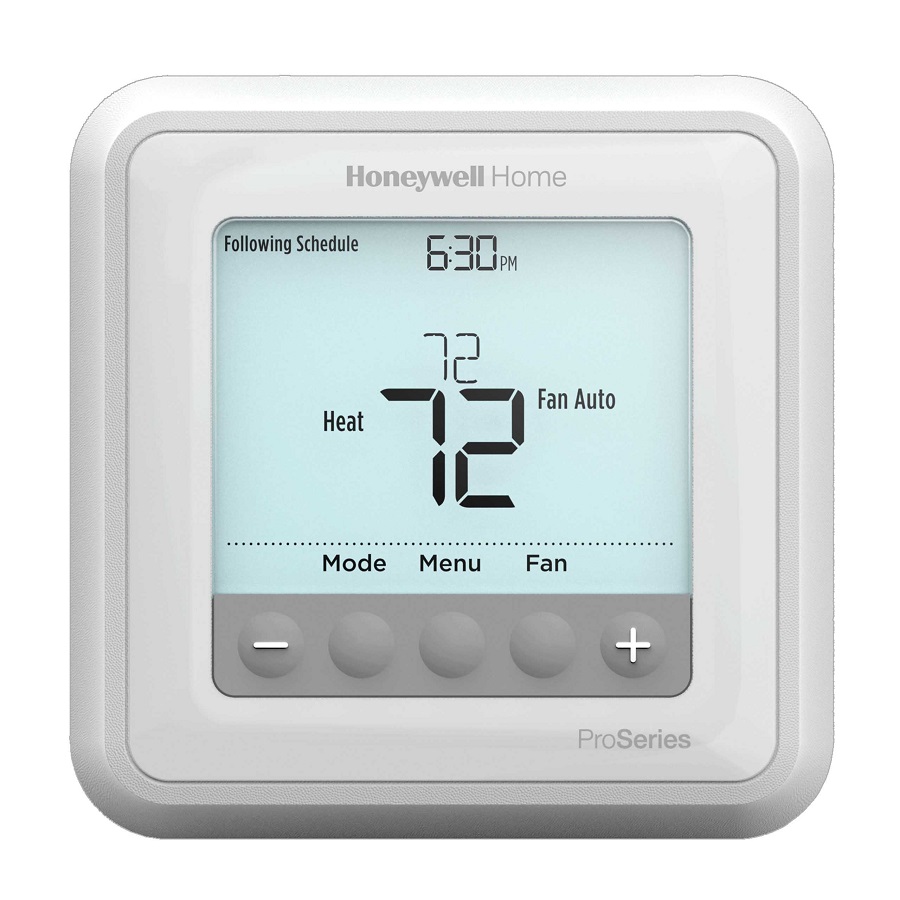

Manual del termostato programable Honeywell T6 Pro

El paquete incluye

• Termostato T6 Pro
• Sistema de montaje UWP
• Adaptador de instalación estándar de Honeywell (adaptador de caja de conexiones)
• Placa de cubierta decorativa de Honeywell – Pequeña; tamaño 4-49/64 in x 4-49/64 in x Pequeña; tamaño 4-49/64 in x 4-49/64 in x 11/32 in (121 mm x 121 mm x 9 mm)
• Tornillos y anclajes
• 2 pilas AA
• Instrucciones de instalación y guía del usuario

Instalación opcional de la placa de cubierta

NOTA: Si no se requiere la placa de cubierta opcional, consulte "Instalación del sistema de montaje UWP" en la página siguiente.

Utilice la placa de cubierta opcional cuando:

• Monte el termostato en una caja de conexiones eléctrica
• O cuando necesite cubrir el hueco de pintura del termostato antiguo.

1. Separe el adaptador de la caja de conexiones de la placa de cubierta. Consulte la figura 1.

2. Monte el adaptador de la caja de conexiones en la pared o en una caja eléctrica utilizando cualquiera de los ocho orificios para tornillos. Inserte y apriete los tornillos de montaje suministrados con el kit de la placa de cubierta. No apriete demasiado. Consulte la figura 2. Asegúrese de que la placa del adaptador esté nivelada.

3. Fije el UWP colgándolo en el gancho superior del adaptador de la caja de conexiones y, a continuación, encaje la parte inferior del UWP en su lugar. Consulte la figura 3.

4. Encaje la placa de cubierta en el adaptador de la caja de conexiones. Consulte la figura 4.


Instalación del sistema de montaje UWP

5. Antes de empezar, desconecte la alimentación en la caja de interruptores o en el interruptor. Abra el paquete para encontrar el UWP. Consulte la figura 5.

6. Coloque el UWP en la pared. Nivele y marque las posiciones de los orificios. Consulte la figura 6.
   Taladre orificios en las posiciones marcadas y, a continuación, introduzca ligeramente los anclajes de pared suministrados en la pared con un martillo.
   ‒ Taladre orificios de 7/32" para paneles de yeso.

7. Abra la puerta e introduzca los cables por el orificio de cableado del UWP. Consulte la figura 7.

8. Coloque el UWP sobre los anclajes de pared. Inserte y apriete los tornillos de montaje suministrados con el UWP. No apriete demasiado. Apriete hasta que el UWP deje de moverse. Cierre la puerta. Consulte la figura 8.


Opciones de alimentación

Inserte los cables R y C en los terminales designados para la alimentación de CA principal (el terminal C es opcional si las pilas están instaladas, pero se recomienda). Extraiga los cables presionando las pestañas de los terminales.

Inserte pilas AA para la alimentación principal o de reserva.

Ajuste de las pestañas deslizantes

Ajuste la pestaña deslizante R.

• Utilice el puente incorporado (pestaña deslizante R) para diferenciar entre sistemas de uno o dos transformadores.
• Si solo hay un cable R y está conectado al terminal R, Rc o RH, ajuste el deslizador a la posición superior (1 cable).
• Si hay un cable conectado al terminal R y otro al terminal Rc, ajuste el deslizador a la posición inferior (2 cables).

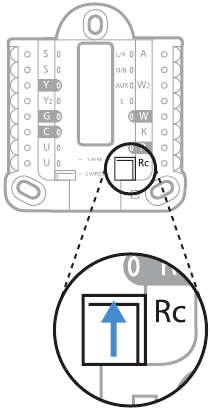

Sistema de montaje UWP

Pestaña deslizante R/Rc

NOTA: Las pestañas deslizantes de los terminales U deben dejarse en su sitio para los modelos T6 Pro.

Designaciones de los terminales de cableado

Nota: Es posible que no se utilicen todos los terminales, dependiendo del tipo de sistema que se esté cableando. Los terminales más utilizados están sombreados.

* El terminal se puede puentear utilizando la pestaña deslizante. Consulte "Ajuste de las pestañas deslizantes" más arriba.
** El módulo de ahorro de cables THP9045A1023 se utiliza en sistemas de calefacción/refrigeración cuando solo tiene cuatro cables en el termostato y necesita un quinto cable para un cable común. Utilice el terminal K en lugar de los terminales Y y G en sistemas convencionales o de bomba de calor para proporcionar el control del ventilador y el compresor a través de un solo cable; el cable no utilizado se convierte entonces en su cable común. Consulte las instrucciones del THP9045 para obtener más información.

Cableado de sistemas convencionales: aire forzado e hidrónicos

Las áreas sombreadas a continuación se aplican solo a TH6320U/TH6220U o como se indique lo contrario.

Sistema 1H/1C (1 transformador)
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
W Relé de calor
G Relé del ventilador

Sistema solo de calefacción
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
C Común de 24 VCA [3]
W Relé de calor

Sistema solo de calefacción (Serie 20) [5]
R Terminal de la válvula Serie 20 "R" [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Terminal de la válvula Serie 20 "W"
C Común de 24 VCA [3]
W Terminal de la válvula Serie 20 "B"

Sistema solo de calefacción
(válvula de zona de alimentación abierta) [5]
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
W Válvula
C Común de 24 VCA [3]

Sistema 1H/1C (2 transformadores)
R Alimentación (transformador de calefacción) [1]
Rc Alimentación (transformador de refrigeración) [1]
Y Contactor del compresor
C Común de 24 VCA [3, 4]
W Relé de calor
G Relé del ventilador

Sistema solo de calefacción con ventilador
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
C Común de 24 VCA [3]
W Relé de calor
G Relé del ventilador

Sistema solo de refrigeración
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
G Relé del ventilador

Sistema 2H/2C (1 transformador) [6]
R Alimentación [1]
Rc [R+Rc unidos por la pestaña deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 VCA [3]
W Relé de calor (etapa 1)
G Relé del ventilador
W2 Relé de calor (etapa 2)
Y2 Contactor del compresor (etapa 2)

NOTAS
Especificaciones del cable: Utilice cable de termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Fuente de alimentación. Proporcione los medios de desconexión y la protección contra sobrecargas según sea necesario.
[2] Mueva la pestaña deslizante R en el UWP al ajuste R. Para obtener más información, consulte "Ajuste de las pestañas deslizantes"
[3] Conexión común opcional de 24 VCA.
[4] La conexión común debe provenir del transformador de refrigeración.
[5] En ISU, ajuste el tipo de sistema de calefacción a Calor radiante. Ajuste el número de etapas de refrigeración a 0.
[6] En la configuración del instalador, ajuste el tipo de sistema a Convencional de 2Calor/2Frío.

Cableado de sistemas de bomba de calor

Las áreas sombreadas a continuación solo se aplican a TH6320U/TH6220U o según se indique.

Sistema de bomba de calor 1H/1C
R Alimentación [1]
Rc [R+Rc unidos mediante lengüeta deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
O/B Válvula de inversión [7]
G Relé del ventilador

Sistema de bomba de calor 2H/1C [8]
R Alimentación [1]
Rc [R+Rc unidos mediante lengüeta deslizante] [2]
Y Contactor del compresor
C Común de 24 VCA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Aux Calefacción auxiliar
E Relé de calefacción de emergencia
L Entrada de fallo de la bomba de calor

Sistema de bomba de calor 2H/2C [9]
R Alimentación [1]
Rc [R+Rc unidos mediante lengüeta deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 VCA [3]
O/B Válvula de inversión [7]
G Relé del ventilador
Y2 Contactor del compresor (etapa 2)
L Entrada de fallo de la bomba de calor

Sistema de bomba de calor 3H/2C (solo TH6320U)[10]
R Alimentación [1]
Rc [R+Rc unidos mediante lengüeta deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 VCA [3]
O/B Válvula de inversión[7]
G Relé del ventilador
Aux Calefacción auxiliar
E Relé de calefacción de emergencia
Y2 Contactor del compresor (etapa 2)
L Entrada de fallo de la bomba de calor

Sistema de combustible dual
R Alimentación [1]
Rc [R+Rc unidos mediante lengüeta deslizante] [2]
Y Contactor del compresor (etapa 1)
C Común de 24 VCA [3]
O/B Válvula de inversión[7]
G Relé del ventilador
Aux Calefacción auxiliar
E Relé de calefacción de emergencia
Y2 Contactor del compresor (etapa 2, si es necesario)
L Entrada de fallo de la bomba de calor
S Sensor exterior
S Sensor exterior

NOTAS
Especificaciones del cable: utilice cable de termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Fuente de alimentación. Proporcione medios de desconexión y protección contra sobrecarga según sea necesario.
[2] Mueva la lengüeta deslizante R en UWP a la configuración R. Para obtener más información, consulte "Configuración de las lengüetas deslizantes"
[3] Conexión común opcional de 24 VCA.
[6] En Configuración del instalador, configure el tipo de sistema en Convencional de 2 Heat/2 Cool.
[7] En Configuración del instalador, configure la válvula de inversión en O (para inversión de refrigeración) o B (para inversión de calefacción).
[8] En ISU, configure el tipo de sistema de calefacción en Bomba de calor. 1 compresor y 1 etapa de calefacción de respaldo.
[9] En ISU, configure el tipo de sistema de calefacción en Bomba de calor. 2 compresores y 0 etapas de calefacción de respaldo.
[10] En ISU, configure el tipo de sistema de calefacción en Bomba de calor. 2 compresores y 1 etapa de calefacción de respaldo.

Montaje del termostato

1. Vuelva a introducir el cable sobrante en la abertura de la pared.
2. Cierre la puerta de la UWP. Debe permanecer cerrada sin abultarse.
3. Alinee la UWP con el termostato y presione suavemente hasta que el termostato encaje en su lugar.
4. Encienda la alimentación en la caja de interruptores o en el interruptor.

Ajustes de funcionamiento del sistema

1. Pulse el botón Mode (Modo) para pasar al siguiente modo de sistema disponible.
2. Recorra los modos hasta que se muestre el modo de sistema requerido y déjelo para activarlo.

NOTA: Los modos de sistema disponibles varían según el modelo y la configuración del sistema.

Modos de System (Sistema):
‒ Auto
‒ Heat (Calefacción)
‒ Cool (Refrigeración)
‒ Em Heat (Calefacción de emergencia)
‒ Off (Apagado)

Ajustes de funcionamiento del ventilador

1. Pulse el botón Fan (Ventilador) para pasar al siguiente modo de ventilador disponible.
2. Recorra los modos hasta que se muestre el modo de ventilador requerido y déjelo para activarlo.

NOTA: Los modos de ventilador disponibles varían según la configuración del sistema.

Modos de Fan (Ventilador):
‒ Auto: El ventilador solo funciona cuando el sistema de calefacción o refrigeración está encendido.
‒ On: El ventilador está siempre encendido.
‒ Circ: El ventilador funciona aleatoriamente aproximadamente el 33% del tiempo.

Configuración del instalador (ISU)

1. Mantenga pulsados los botones CENTER (CENTRO) y durante aproximadamente 3 segundos para entrar en el menú avanzado.
2. Pulse Select (Seleccionar) para entrar en ISU.
3. Pulse Select (Seleccionar) para recorrer las opciones de configuración del menú.
4. Pulse o para cambiar los valores o seleccionar entre las opciones disponibles.
5. Pulse Select (Seleccionar) y confirme sus ajustes o pulse Back (Atrás) para ignorar los cambios y volver a la pantalla del menú ISU para continuar editando otra opción de configuración.
6. Para finalizar el proceso de configuración y guardar sus ajustes, pulse Home (Inicio) y vuelva a la pantalla de inicio.

NOTA: A continuación, comienza una lista completa de todos los parámetros y opciones de configuración (ISU).

Opciones de configuración avanzadas (ISU)

NOTA: Dependiendo de la configuración del sistema, es posible que no todas las opciones estén disponibles.

Prueba del sistema del instalador

Para realizar una prueba del sistema:

1. Mantenga pulsados los botones CENTER y durante aproximadamente 3 segundos para entrar en el menú avanzado.
2. Utilice para ir a TEST. Pulse Select (Seleccionar) para entrar en System Test (Prueba del sistema).
3. Utilice para cambiar entre Heat (Calefacción), Cool (Refrigeración), Fan (Ventilador), Em Heat (Calefacción de emergencia) o Ver (información de la versión del termostato). Pulse Select (Seleccionar).
4. Pulse para activar las etapas una a la vez y pulse para desactivarlas.
5. Utilice el botón Home (Inicio) para salir de System Test (Prueba del sistema).

Especificaciones

Rangos de temperatura
Calor: de 4,5°C a 32,0°C (de 40°F a 90°F)
Frío: de 10,0°C a 37,0°C (de 50°F a 99°F)

Temperatura ambiente de trabajo
de 0 C° a 48,9°C (de 32°F a 120°F)

Temperatura ambiente de funcionamiento
de 2,8°C a 38,9°C (de 37°F a 102°F)

Temperatura de envío
de -28,9°C a 48,9°C (de -20°F a 120°F)

Humedad relativa de funcionamiento
Del 5 % al 90 % (sin condensación)

Dimensiones físicas en pulgadas (mm) (alto x ancho x profundidad)
103,5 mm de alto x 103,5 mm de ancho x 29 mm de profundidad (4-1/16" de alto x 4-1/16" de ancho x 1-5/32" de profundidad)

Características eléctricas

PELIGRO ELÉCTRICO
Puede provocar una descarga eléctrica o dañar el equipo. Desconecte la alimentación antes de comenzar la instalación.

PELIGRO DE DAÑOS AL EQUIPO
La protección del compresor se omite durante las pruebas. Para evitar daños al equipo, evite activar y desactivar el compresor rápidamente.

AVISO SOBRE EL MERCURIO
Si este producto está reemplazando un control que contiene mercurio en un tubo sellado, no tire el control viejo a la basura. Póngase en contacto con su autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

Asistencia al cliente

Para obtener ayuda con este producto, visite customer.honeywell.com.

O llame a Honeywell Customer Care sin cargo al 1-800-468-1502.

Tire para quitar el termostato de la UWP.

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

customer.honeywell.com

® Marca registrada en EE. UU.
© 2016 Honeywell International Inc.
33-00181EFS— 01 M.S. 06-16
Printed in U.S.A.
