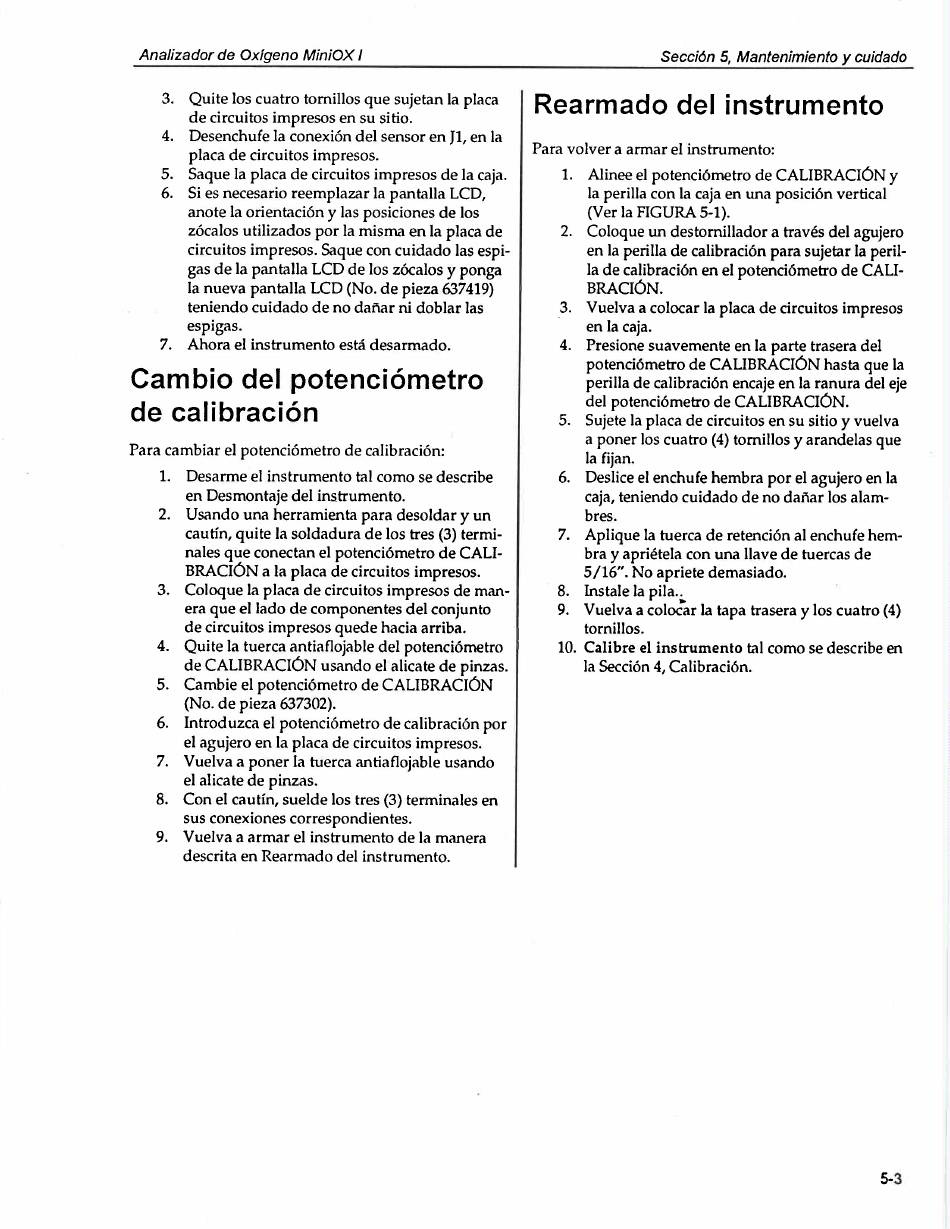

Analizador de Ox/geno MiniOX I
Secci6n 5, Mantenimiento y cuidado
3. Quite los cuatro tomilos que sujetan la placa
de circuitos impresos en su sitio.
4. Desenchufe la conexión del sensor en J1, en la
placa de circuitos impresos.
5. Saque la placa de circuitos impresos de la caja.
6. Si es necesario reemplazar la pantalla LCD,
anote la orientación y las posiciones de los
zócalos utilizados por la misma en la placa de
circuitos impresos. Saque con cuidado las espi-
gas de la pantalla LCD de los zócalos y ponga
la nueva pantalla LCD (No. de pieza 637419)
teniendo cuidado de no dañar ni doblar las
espigas.
7. Ahora el instrumento está desarmado.
Cambio del potenciómetro
de calibración
Para cambiar el potenciómetro de calibración:
1. Desarme el instrumento tal como se describe
en Desmontaje del instrumento.
2. Usando una herramienta para desoldar y un
cautin, quite la soldadura de los tres (3) termi-
nales que conectan el potenciómetro de CALI-
BRACIÓN a la placa de circuitos impresos.
3. Coloque la placa de circuitos impresos de man-
era que el lado de componentes del conjunto
de circuitos impresos quede hacia arriba.
4. Quite la tuerca antiaflojable del potenciómetro
de CALIBRACIÓN usando elalicate de pinzas.
5. Cambie el potenciómetro de CALIBRACIÓN
(No. de pieza 637302).
6. Introduzca el potenciómetro de calibración por
el agujero en la placa de circuitos impresos.
7. Vuelva a poner la tuerca antiaflojable usando
el alicate de pinzas.
8. Con el cautín, suelde los tres (3) terminales en
sus conexiones correspondientes.
9. Vuelva a armar el instrumento de la manera
descrita en Rearmado del instrumento.
Rearmado del instrumento
Para volver a armar el instrmento:
1. Alinee el potenciómetro de CALIBRACIÓN y
la perila con la caja en una posición vertical
(Ver la FIGURA 5-1).
2. Coloque un destornllador a través del agujero
en la perilla de calibración para sujetar la peril-
la de calibración en el potenciómetro de CALI-
BRACIÓN.
3. Vuelva a colocar la placa de circuitos impresos
en la caja.
4. Presione suavemente en la parte trasera del
potenciómetro de CAUBRACIÓN hasta que la
perilla de calibración encaje en la ranura del eje
del potenciómetro de CAUBRACIÓN.
5. Sujete la placa de circuitos en su sitio y vuelva
a poner los cuatro (4) tomilos y arandelas que
la fijan.
6. Deslice el enchufe hembra por el agujero en la
caja, teniendo cuidado de no dañar los alam-
bres.
7. Aplique la tuerca de retención al enchufe hem-
bra y apriétela con una llave de tuercas de
5/16". No apriete demasiado.
8. Instale la pila.. .
.
9. Vuelva a colocar la tapa trasera y los cuatro (4)
tomilos.
10. Calibre el instrmento tal como se describe en
la Seción 4, Calibración.
5-3
