Mudando a velocidade da engrenagem

Velocidade lenta da engrenagem
Com o estágio da engrenagem em "rápido" (fast), a máquina tem menos força de avanço
(menor torque).

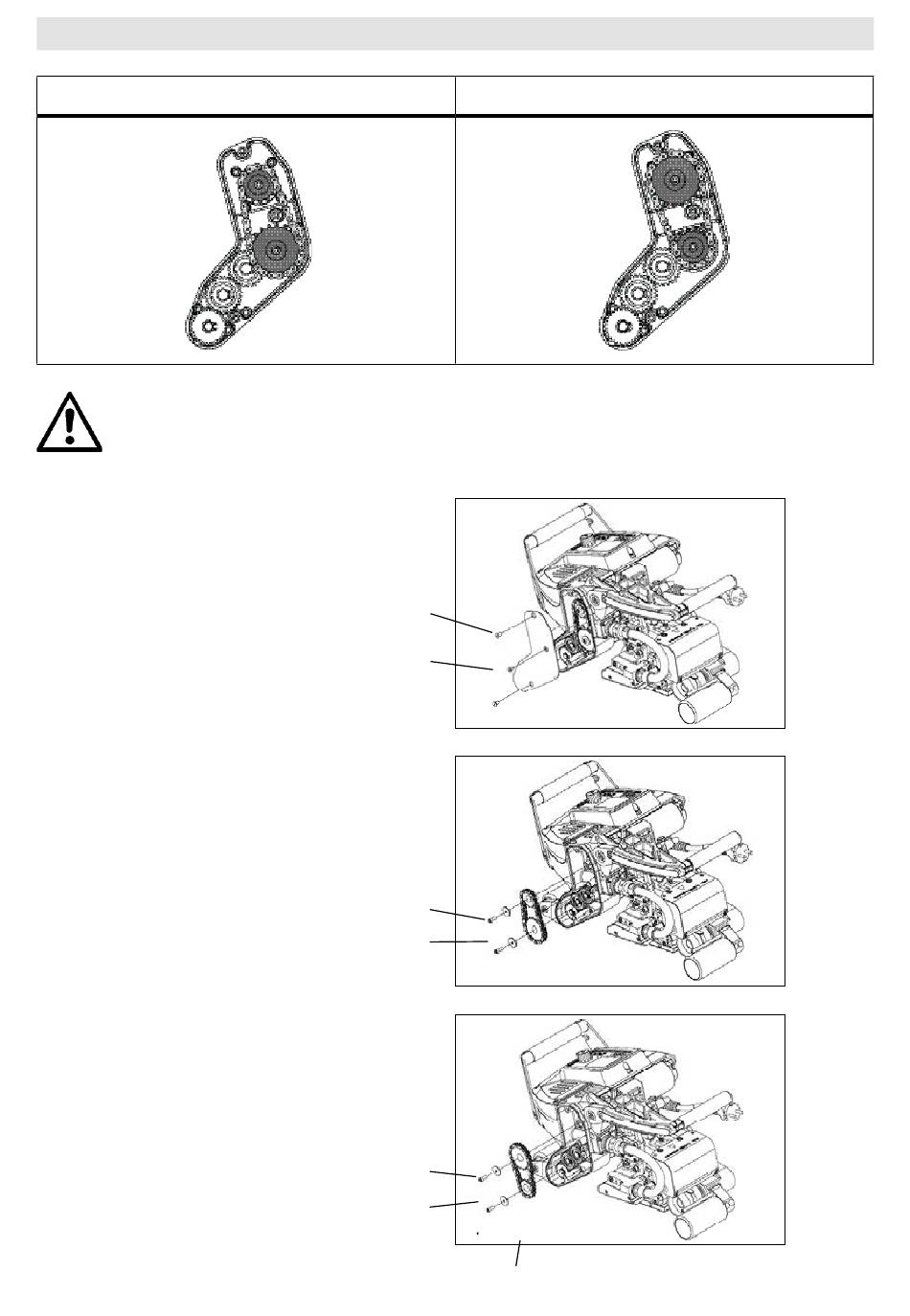

A. Solte os parafusos escareados (42)
com a chave de soquete (chave de ta-
manho 3 mm) e remova a tampa da
transmissão (43).
B. Solte os parafusos do cilindro (44)
com a chave de soquete (chave de tama-
nho 4 mm) e remova as arruelas (45).
Puxe a roda dentada, pequena (46) e
a roda dentada, grande (47) junto com
a corrente (48) dos eixos.
C. Gire a roda dentada, grande (47) e
a roda dentada, pequena (46) com a
corrente (48) em 180° e coloque-a de
volta sobre eixos. Monte os parafusos
do cilindro (44) com as arruelas (45) e
aperte com um torque de 6 Nm.
62
Velocidade rápida da engrenagem
42
43
46
44
45
47
47
44
45
46
48
48
