5.1 DESCRIPCIÓN DE LA
INTERFACE HOMBRE -
MÁQUINA
60

USO DE LA HMI

Este capítulo describe el Interface Hombre-Máquina (HMI) standard del
convertidor (HMI-CFW08-P) y la forma de uso, dando las siguientes
informaciones:
descripción general de la HMI;
uso de la HMI;
organización de los parámetros del convertidor;
modo de alteración de los parámetros (programación);
descripción de las indicaciones de status y de las señalizaciones.
La HMI (Human Machine Interface) standard del CFW-08 contiene un
display de leds con 4 dígitos de 7 segmentos, 4 leds de estado y 8

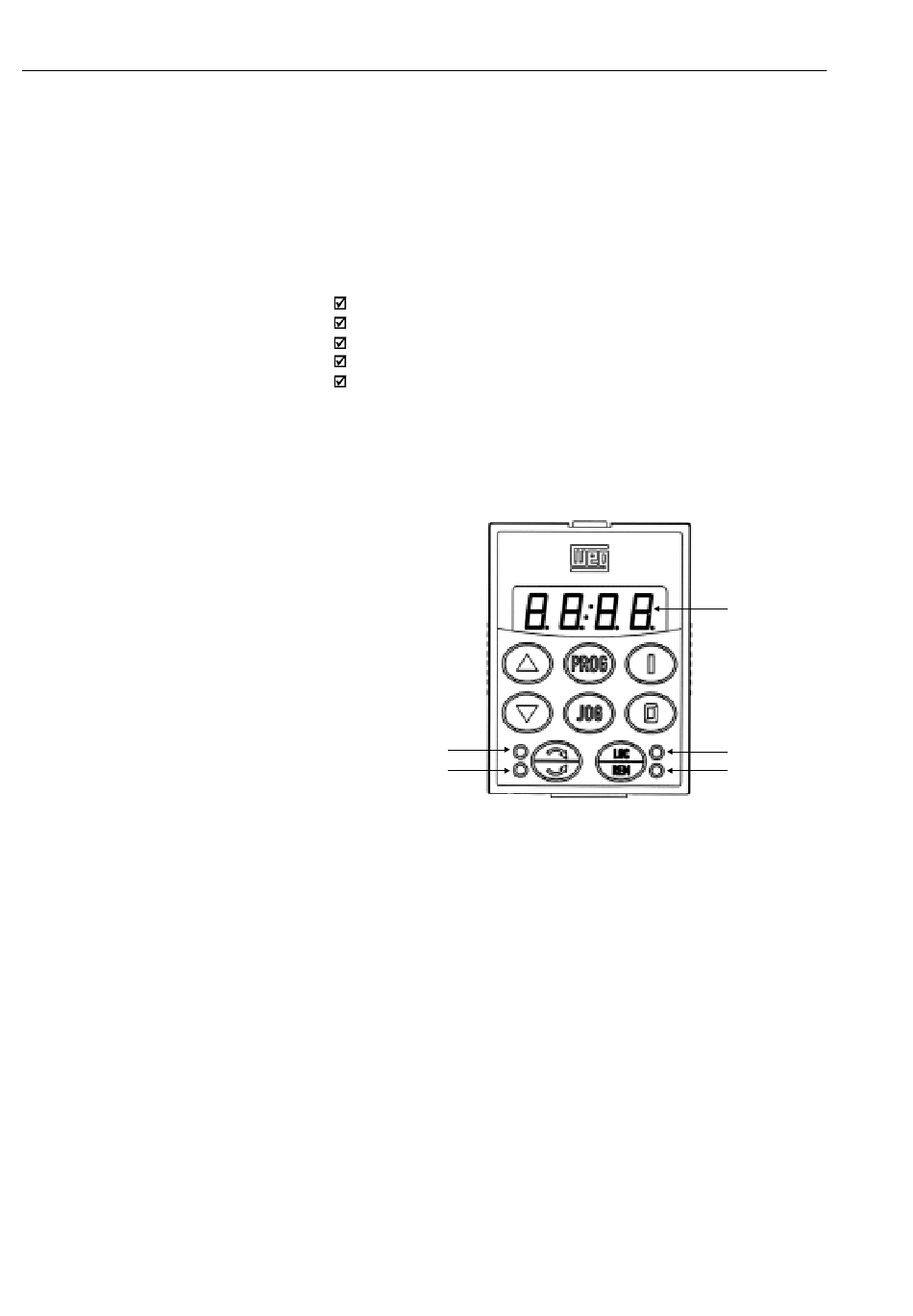

teclas. La figura 5.1 muestra una vista frontal de la HMI y indica la
localización del display y de los leds de estado.
Led "Horario"
Led "Antihorario"
Figura 5.1 - HMI del CFW-08
Funciones del display de leds:
Muestra mensajes de error y estado (ver Referencia Rápida de
Parámetros, Mensajes de Error y Estado), el número del parámetro o
su contenido. El display unidad (más a la derecha) indica la unidad de
algunas variables
[U = Voltios, A = Amperios, o = Grados Centígrados (°C)]
Funciones de los leds "Local" y "Remoto":
Convertidor en el modo Local:
Led verde encendido y led rojo apagado.
Convertidor en el modo Remoto:
Led verde apagado y led rojo encendido.
Funciones de los leds de sentido de giro (horario y antihorario).
Ver figura 5.2
CAPÍTULO 5
Display de Leds
Led "Local"
Led "Remoto"
