APARTADO 3 CAJA DE GAS DE PLASMA

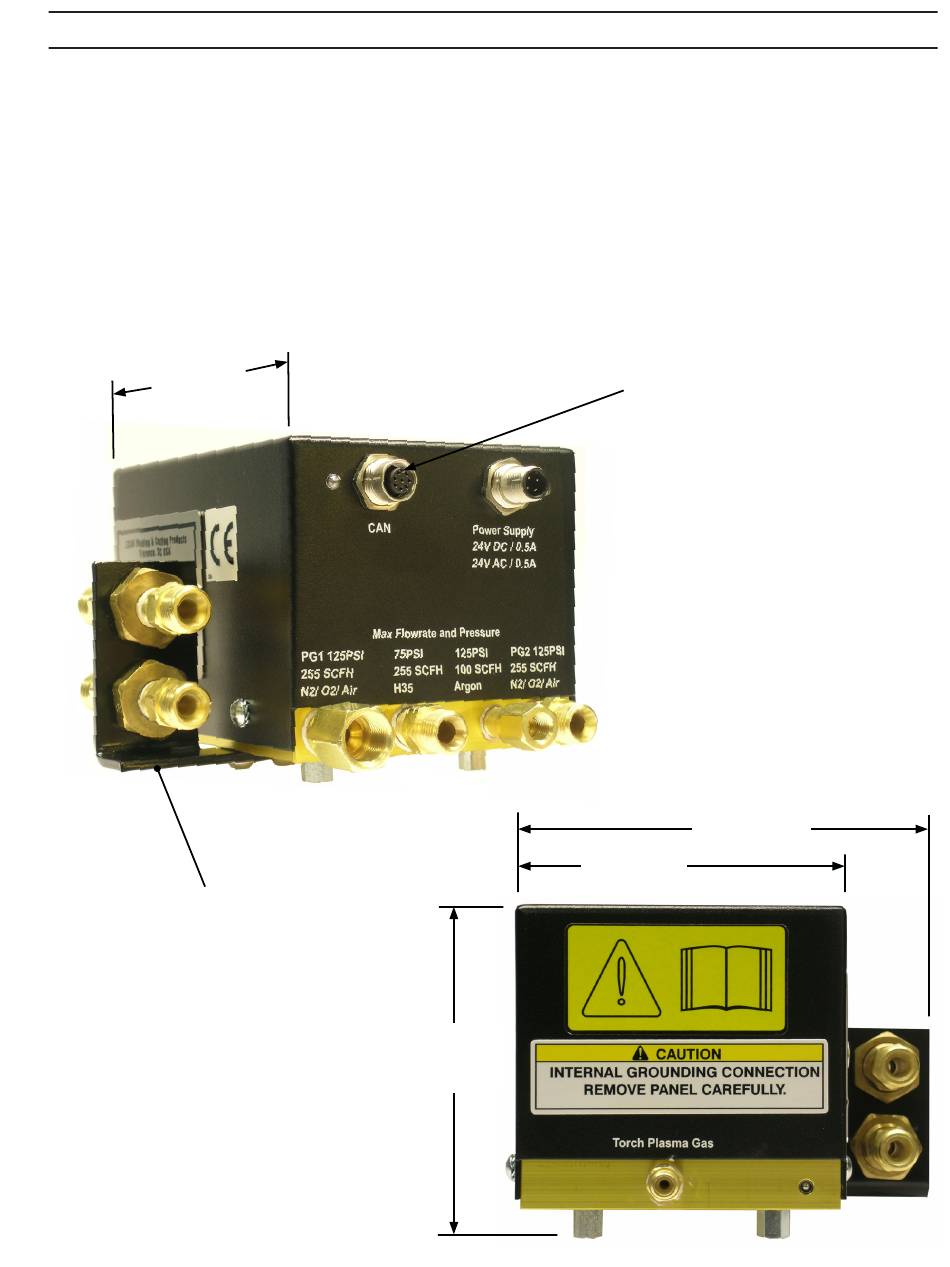

3.1 Funciones y características
La caja de gas de plasma regula la salida de gas de plasma (PG) seleccionado desde las cuatro entradas (Argón,
H35, PG1 y PG2). Se alimenta con 24 voltios (AC y DC) de la caja de gas de protección y recibe comandos a través
del bus CAN directamente del CNC.
Como la caja de gas de protección, se supervisa la salida del gas de la caja de gas de plasma y se envía la
retroalimentación a través del bus CAN al CNC para un autodiagnóstico.
Nota: Para las especificaciones de gas necesarias, véase el manual 0558008682, Subapartado 7.1
NOTA:
El cable de CAN debe colocarse por separado a los cables del
* 6,25"
soplete.
(158,8 mm)
* 8,50 pulg. (215,9 mm) incluyendo los accesorios de la
parte frontal y la parte trasera
Peso:
9,3 lbs. (4,2 kg)
6,50"
(165,1 mm)
4,75"
(120,7 mm)
Montaje del soporte del gas de protección
( 0558008459 )
4,50"
(114,3 mm)
