4 Reparación
4.8.2 Sustitución de la caja reductora del eje 1
Continuación

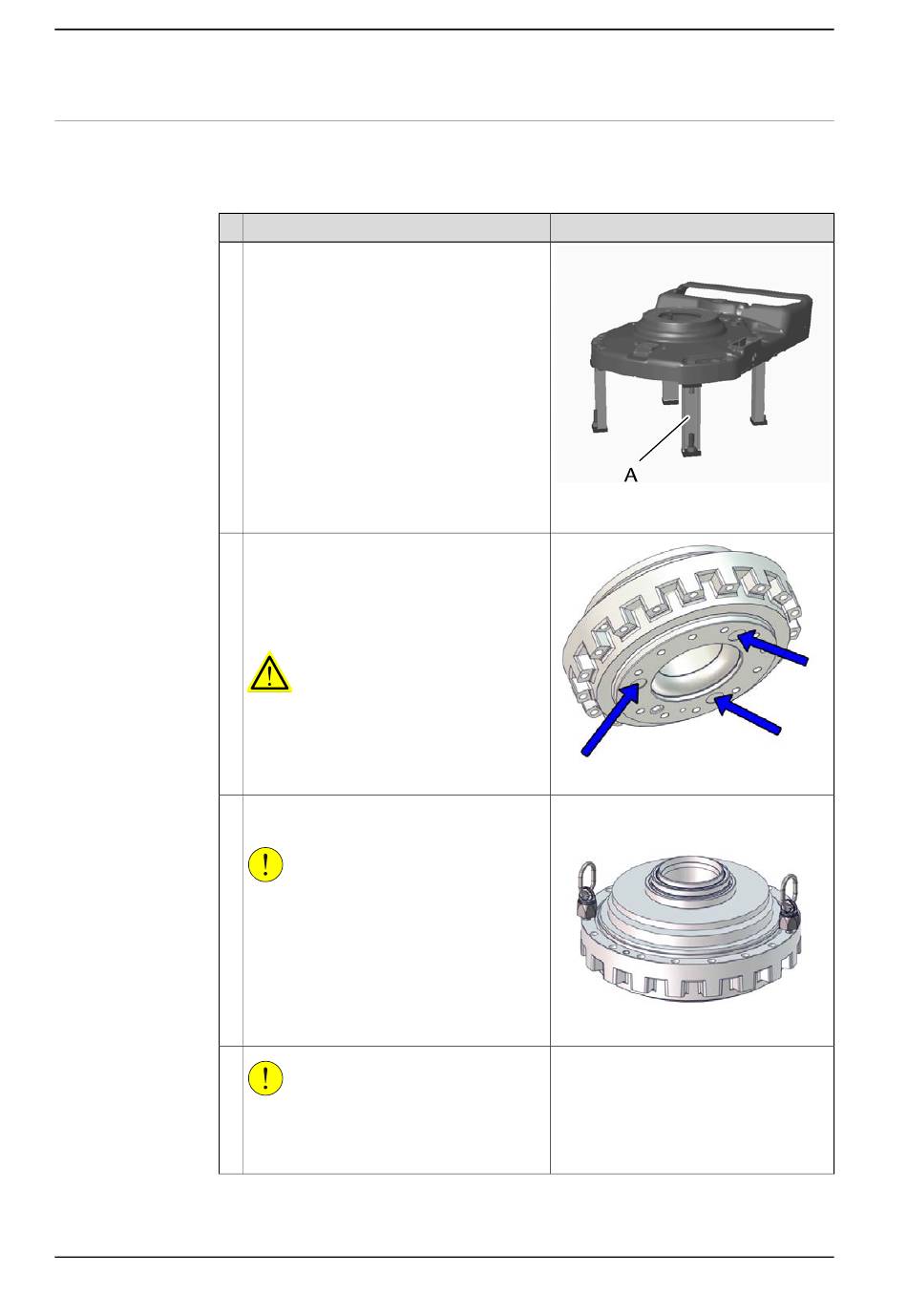

Montaje de la caja reductora del eje 1
En estos procedimientos se describe cómo montar la caja reductora del eje 1.
Preparativos antes de montar la caja reductora del eje 1
1
2
3
4
Continúa en la página siguiente
612
Acción
Si no lo hizo aún, monte y sujete las cuatro
patas de apoyo a los cimientos. A continua-
ción, eleve y sujete la base sobre las patas.
Retire las tres cubiertas VK de la nueva caja
reductora introduciendo un destornillador (o
similar) a través de la cubiertas VK, tan cerca
como sea posible del centro de la cubierta.
Las cubiertas no se deben instalar en la caja
reductora de IRB 6700Inv.
¡AVISO!
Tenga cuidado de no dañar la caja reductora
durante la retirada de las cubiertas. Elimine
cualquier residuo.
Monte dos argollas de elevación en orificios
opuestos de la caja reductora.
¡CUIDADO!
Deje un par de milímetros de espacio entre
el pasador y la superficie de la caja reductora.
Esto se hace para no dañar la superficie de
la caja reductora que se utiliza como superfi-
cie de sellado.
¡CUIDADO!
El peso de la caja reductora es 140 kg
Todos los accesorios elevadores utilizados
deben tener una capacidad adecuada.
© Copyright 2017 - 2018 ABB. Reservados todos los derechos.
Nota
xx1000000364
A Patas de apoyo: 3HAC15535-1.
xx1700001369
Argolla de elevación, M16: 3HAC14457-
4
xx1700000325
Manual del producto - IRB 6700Inv
3HAC058254-005 Revisión: E
