C
ONEXIÓN DE LA ALIMENTACIÓN
TODAS
LAS
EXCLUSIVAMENTE POR PERSONAL CUALIFICADO. La empresa no asume ninguna responsabilidad
por daños causados por conexiones erróneas o por operaciones no descritas en este manual.
El SAI presenta en su interior tensiones eléctricas PELIGROSAS incluso con los interruptores de
entrada y/o batería abiertos. El interior del SAI está protegido por paneles de seguridad que no deben
ser retirados por personal no cualificado. Todas las operaciones de instalación y mantenimiento o que
impliquen el acceso al interior del SAI requieren el uso de herramientas y deben ser realizadas
EXCLUSIVAMENTE por personal cualificado.
Las siguientes operaciones deben realizarse con el SAI desconectado de la red de alimentación,
apagado o con todos los interruptores y portafusibles del aparato abiertos.
I
NSTRUCCIONES PARA LOS MODELOS DE

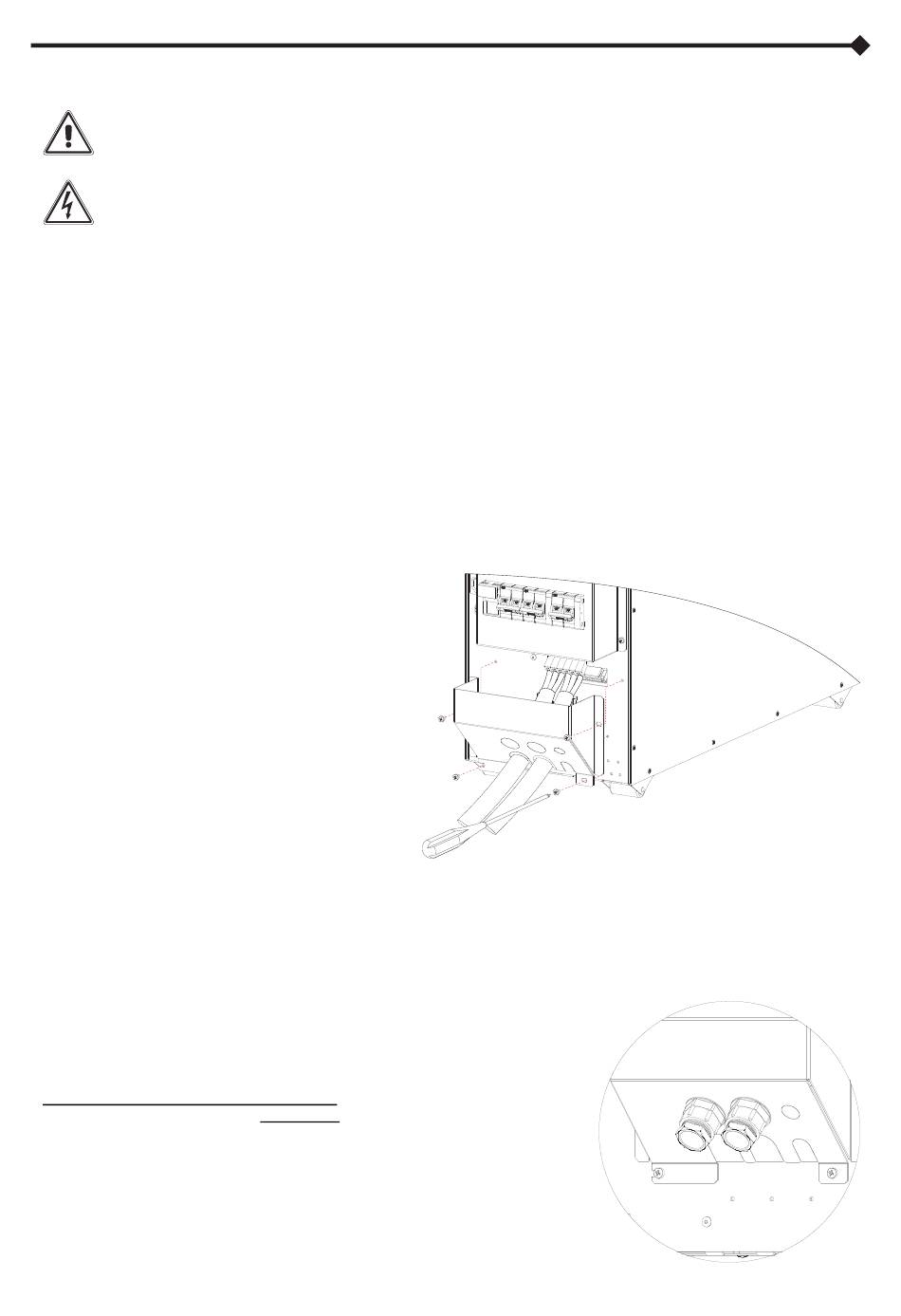

Siga las instrucciones de abajo para acceder a los terminales del SAI y realizar las conexiones eléctricas:
1. Retire la cubierta de los bornes en la parte trasera
del SAI, debajo de los disyuntores (consulte la
sección "Vistas del SAI").
2. Con un alicate o con un martillo pequeño, retire las
ranuras troqueladas (ubicadas en la parte inferior
de la cubierta de los bornes) y aplíqueles los
bordes plásticos protectores (incluidos en el
suministro estándar).
3. Se aconseja el uso de cables multipolares de doble
aislamiento para conectar respectivamente en los
bornes de "INPUT", "OUTPUT" y "BYPASS" (en
caso de que los haya).
4. Para obtener información sobre la sección
transversal y el pelado de los cables, consulte el
apartado
"S
ECCIÓN
".
CONDUCTORES
5. Los conductores deben insertarse en los bornes
previamente pelados (consulte la longitud de
pelado
en
el
apartado
").
CONDUCTORES
NOTA: Para la extracción del conductor, inserte un
destornillador plano en la hendidura del borne
ubicada sobre la entrada del cable.
6. Fije los cables a la regleta en la parte trasera del
SAI.
7. Una vez finalizadas las operaciones de instalación,
vuelva a colocar la tapa de los bornes y asegúrela
con los tornillos.
Opción con prensaestopas (no incluido):
Se pueden usar prensaestopas (no incluidos) para asegurar los cables. Los
prensaestopas deben montarse en el lugar de los agujeros troquelados en
el panel de cubierta de los bornes. Para retirar los discos troquelados se
deberá usar una herramienta como un alicate o un martillo pequeño.
OPERACIONES
DESCRITAS
DE
LOS
CABLES
DE
LOS
"S
ECCIÓN
DE
LOS
EN
ESTA
SECCIÓN
5 – 6
VA
K
15
DEBEN
SER
REALIZADAS
