ARANDELA BELLEVILLE
ARANDELA PLANA
TERMINAL DEL PUENTE
OJO O DERIVADO
ARANDELA PLANA
CABEZA DEL TORNILLO
APÉNDICE C

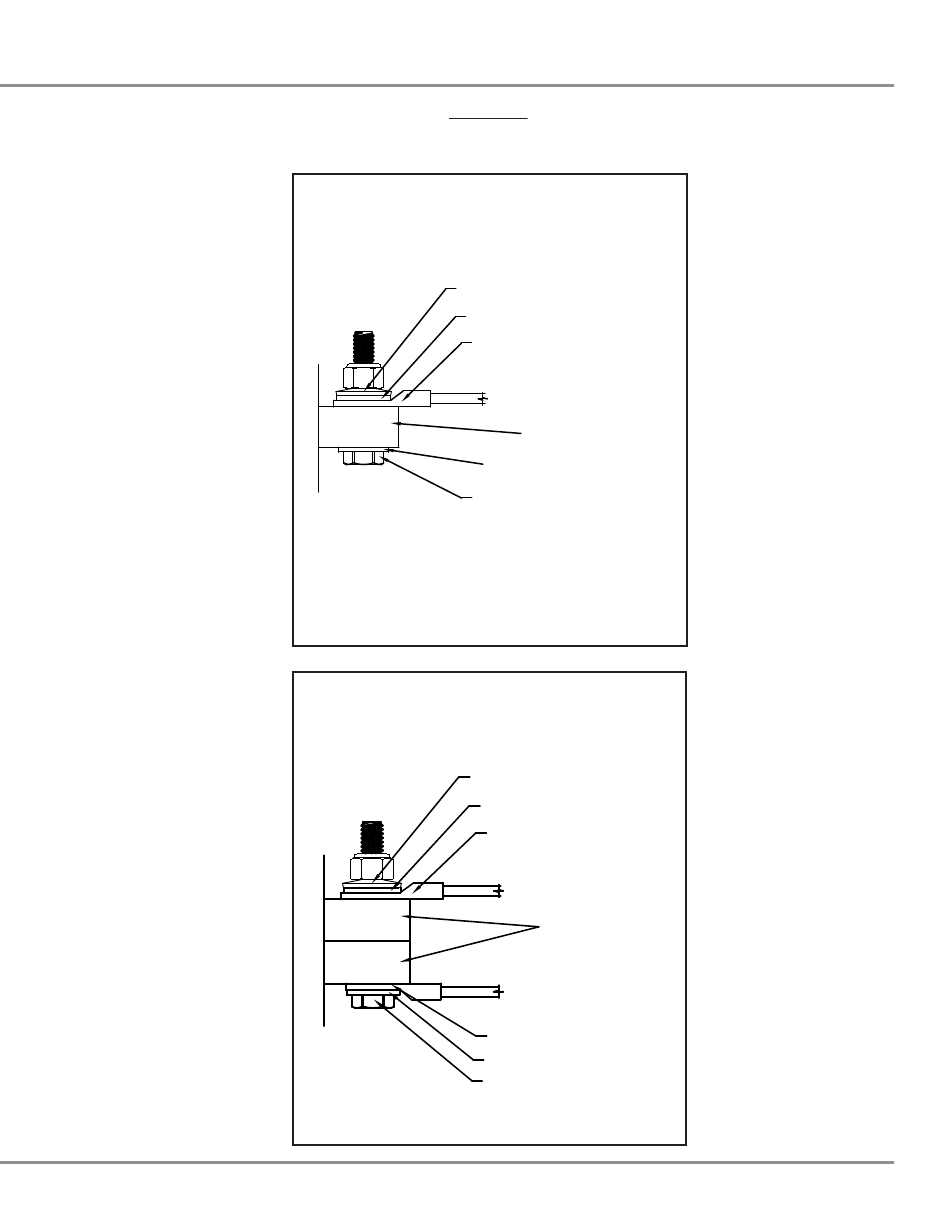

Dibujos del conjunto del puente
DIBUJO 1
Paneles de toma con ojo de un solo conductor
ARANDELA BELLEVILLE
ARANDELA PLANA
TERMINAL DEL PUENTE
OJO O DERIVADO
ARANDELA PLANA
CABEZA DEL TORNILLO
DIBUJO 2
Paneles de toma con ojo de doble conductor
ARANDELA BELLEVILLE
ARANDELA PLANA
TERMINAL DEL PUENTE
TERMINAL DEL PUENTE
ARANDELA PLANA
CABEZA DEL TORNILLO
DOBLE OJO
O DERIVADO
47
ARANDELA
ARANDEL
TERMINA
D
O
TERMINA
ARANDEL
CABEZA D
