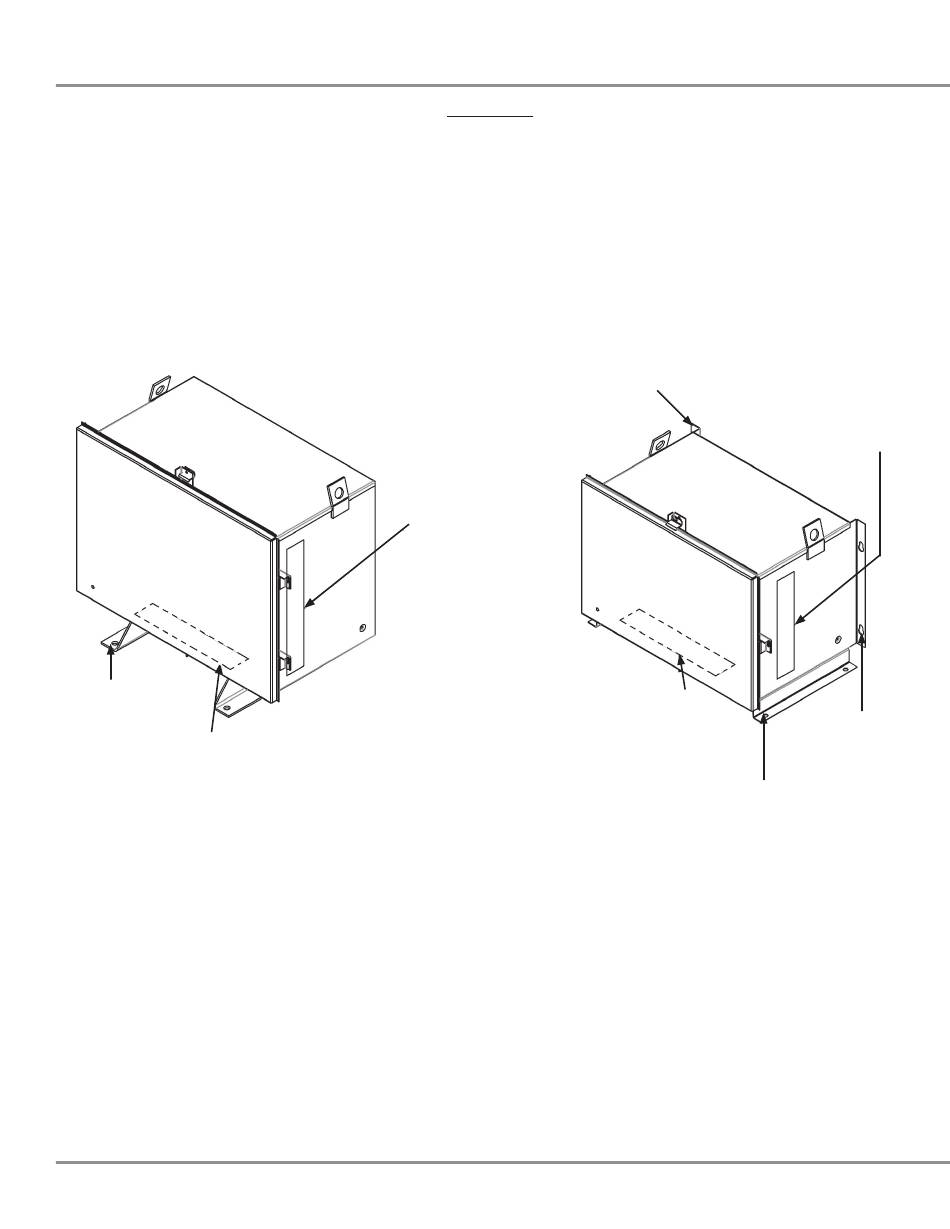

EMPLACEMENT DES SUPPORTS DE MONTAGE MURAL POUR BOÎTIER DE TYPE 4 DE LA SÉRIE DQT
Emplacement
des trous de
fixation
Emplacement
au sol
facultatif pour
passage du câble
Transformateur encapsulé à basse tension
APPENDICE B
Support de montage
mural intégré sur
certains kVA (inclus)
Emplacement
recommandé pour
passage du câble
(deux côtés)
Emplacement
recommandé pour
passage du câble
(deux côtés)
Emplacement
facultatif pour
passage du câble
Emplacement
du trou de
montage au sol
ou au plafond
TIT3IM/Janvier 2019
30
Emplacement
des trous de
fixation murale
