Instalación
Introducción
del sensor
Kimax 2 Universal tiene la misma funcionalidad que Kimax 2 Radio.
El Kimax 2 Universal está incorporado en otra caja y tiene un tipo de cable para la
conexión eléctrica diferente al de Kimax 2 Radio.
Consulte el esquema de conexiones en el dibujo de arriba.
Básicamente todos los menús son idénticos a los menús del Kimax 2 Radio.
Kimax 2 Universal es capaz de comunicarse con el Kimax 2 Radio y el Kimax 2 Sensor.
Para saber cómo establecer la comunicación, consulte el apartado 4.

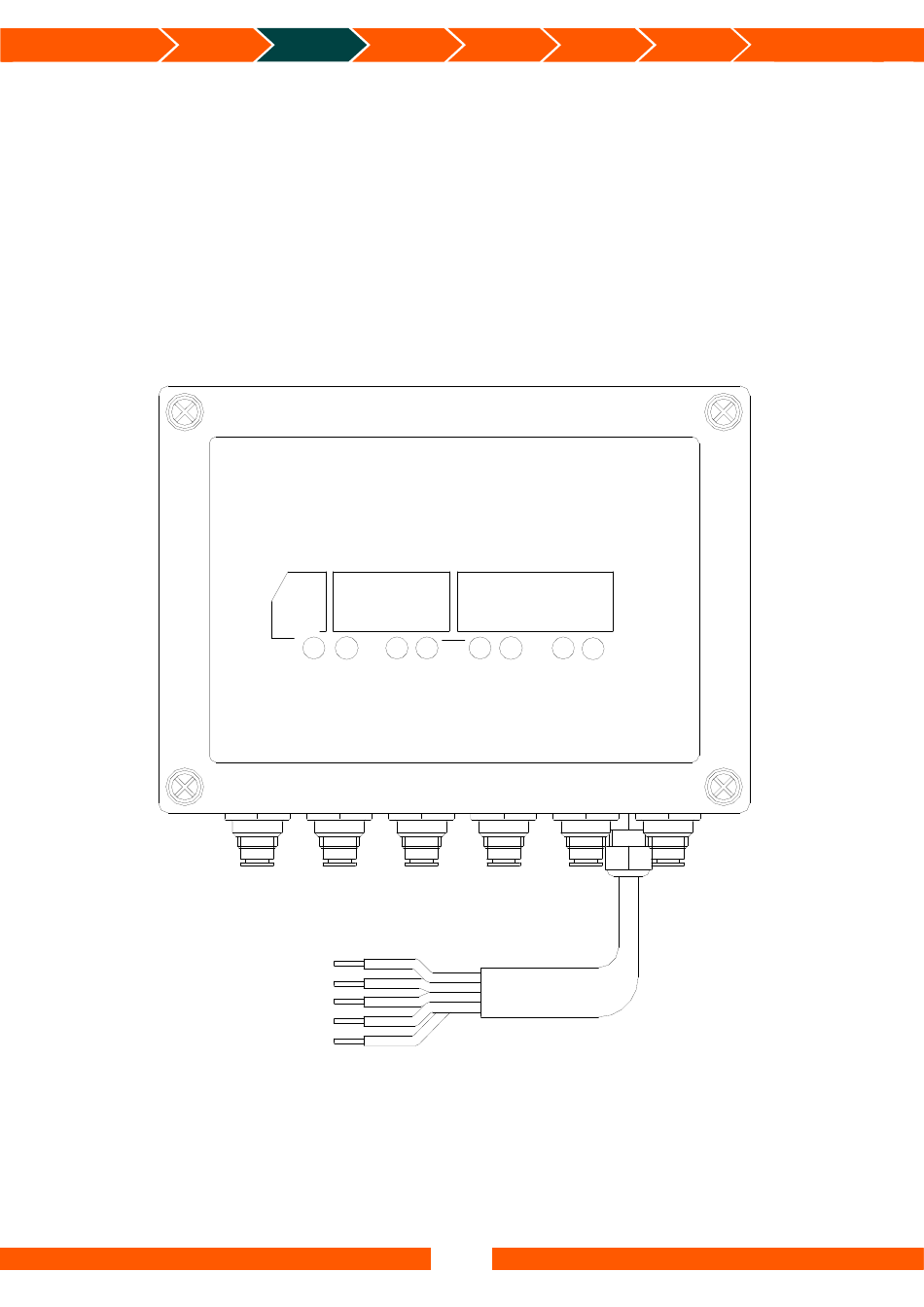

Esquema de conexiones de Kimax 2 Sensor:

1R
Entrada de aire
+12 - 30 V DC
Communication 1
Communication 2
Alarma OC (NPN)
Kimax 2 Sensor es capaz de comunicarse con el Kimax 2 Radio y el Kimax 2 Universal.
Para saber cómo establecer la comunicación, consulte el apartado 4.
El Kimax 2 Sensor está incorporado en la misma caja que el Kimax 2 Universal.
Consulte el esquema de conexiones en el dibujo de arriba.
Kimax 2 Manual de instalación y funcionamiento
Instalación
Configuración
elétrica
1L 2R
Entrada de aire
Gris
- Bateria Marrón
Verde
Blanco
Amarillo
10-4
Protección de
Calibración
la configuración
2L 3R
Entrada de aire
Uso diario Apéndice
3L
