Instalación
Introducción
del sensor
Kimax 2 en el rígido:

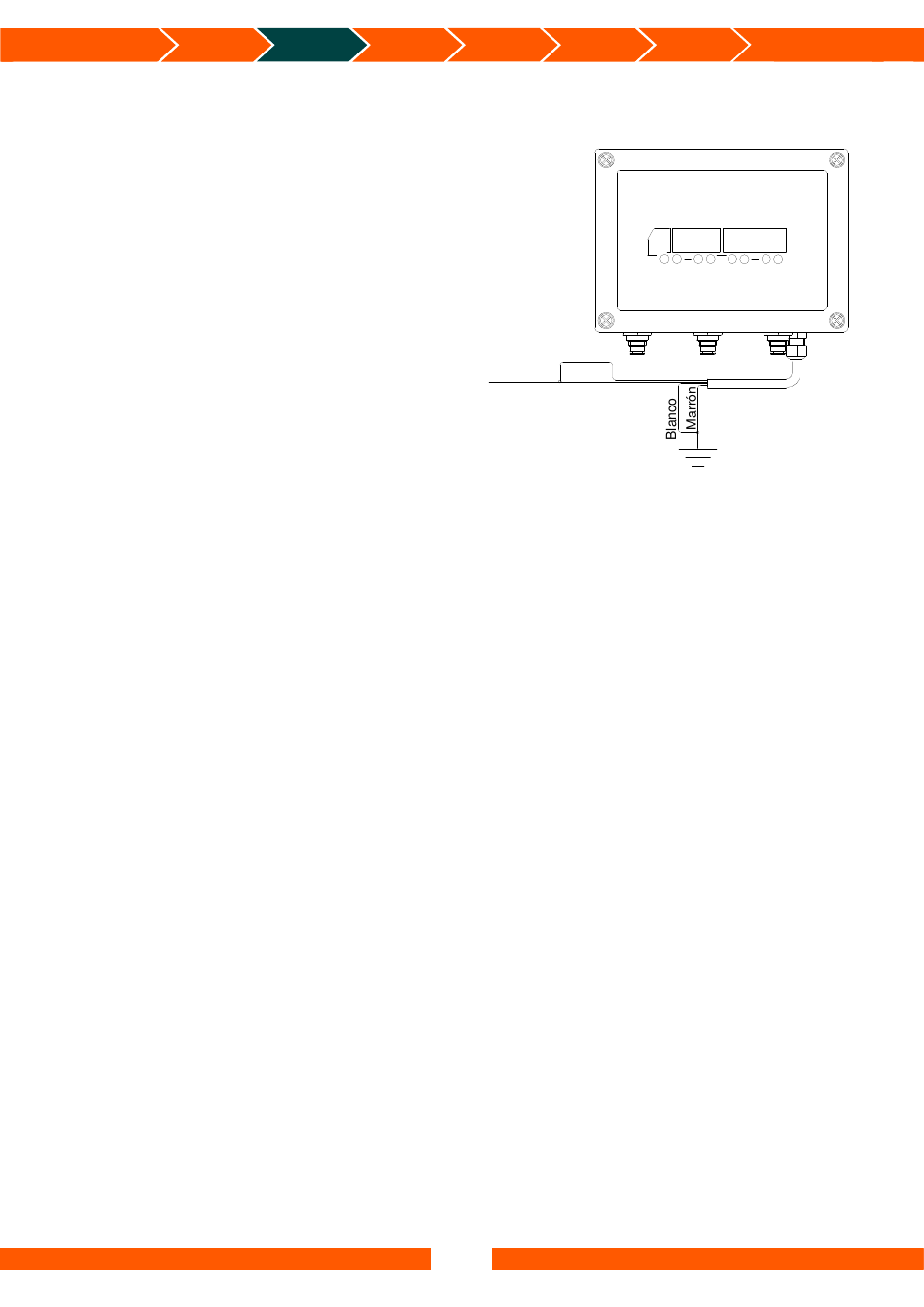

En una instalación estándar camión-rígido,
el cable marrón a la cabina (-) y el cable
gris y negro a +24 V al "nuevo" +24 V.
El circuito de comunicación se establece
mediante la conexión del cable blanco a la
cabina junto con
colocando el cable gris y verde como
"nuevo" cable del camión al rígido.
Este "nuevo" cable conduce tanto el
suministro eléctrico
comunicación para el sensor del rígido. El
"nuevo" suministro a través del cable rojo
tiene una capacidad limitada de 200 mA y
debe utilizarse únicamente
sensores Kimax.
Los cables no utilizados del juego de
cables se mantienen aislados de la cabina
y cualquier otro circuito conductor.

Poner a funcionar el sistema:

Si ha conectado su Kimax 2 radio y su Kimax 2 sensor al sistema eléctrico del vehículo,
debe ir al apartado 4 de este manual para ver cómo se establece la comunicación entre
Kimax 2 radio y Kimax 2 sensor y cómo se personaliza el sistema Kimax para que se
ajuste exactamente a su vehículo.
Cuando haya terminado de configurar su sistema, vaya al apartado 3 de este manual
para ver cómo calibrar el sistema Kimax.
Cuando termine de calibrar el sistema Kimax, puede pasar al apartado 5 de este manual
para saber cómo proteger su configuración y calibración.
El Kimax 2 radio se calibra junto con los fuelles y el peso real del camión.
El sensor del rígido se calibra junto con los fuelles y el peso real del rígido.
De este modo podrá pasar de un rígido a otro y seguir leyendo el peso real de todo el
vehículo en el Kimax 2 radio (ambos rígidos deben estar equipados con un sensor
Kimax).
Cuando finalice la instalación eléctrica, vaya al apartado 4 para configurar el sistema.
Algunos sistemas CAN-bus son muy sensibles y reaccionan inmediatamente al cargar
circuitos con consumo de energía adicional. En estos casos le recomendamos la
instalación estándar camión - rígido. El consumo de energía de un Kimax 2 equivale al
de una lámpara de 3W en un sistema de 24 voltios.
Instalación avanzada camión—rígido:
En muchos camiones puede utilizar el cableado eléctrico existente colocado entre el
camión y el rígido, lo que significa que no deberá añadir ningún conector extra al
camión ni al rígido.
Kimax 2 Manual de instalación y funcionamiento
Instalación
Configuración
elétrica
el cable marrón
como el de
para los
6-2
Protección de
Calibración
la configuración
Gris
Verde
Suministro eléctrio y comunicación
para el sensor en un rígido
Uso diario Apéndice
