Instalación del sensor opcional
A menudo, la suspensión hidráulica se utiliza en rígidos de cama baja para cargas
pesadas. Para medir la carga en este tipo de vehículos, se utilizan sensores hidráulicos
junto con instrumentos Kimax, que pueden ser Kimax 2 radio, Kimax 2 sensor y Kimax
3 sensor.
Kimax 2
2 cables con cresta
de corriente 4-20 mA
Transmisor hidráulico

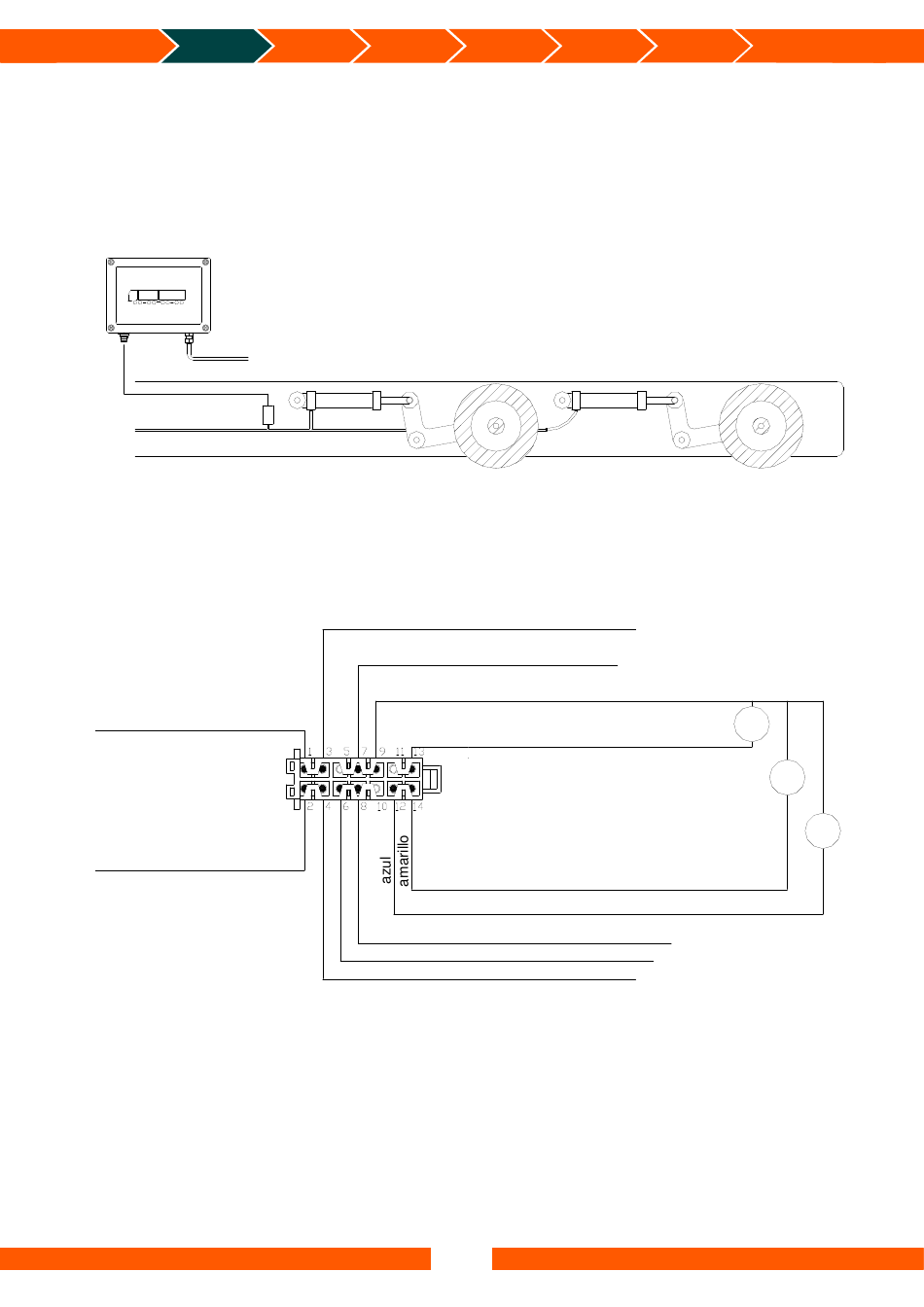

Si utiliza Kimax 2 radio para sensores hidráulicos, debe conectar el/los sensor(es) tal
como se indica en el esquema de conexiones de abajo. El sensor hidráulico de 2 cables
debe ser suministrado o bien por el suministro de Kimax 2 sensor (pin 9) o
directamente de la red de suministro de 24 V.
- Bateria Marrón
+ Bateria Negro
Si utiliza el Kimax 2 universal o el Kimax 2 sensor, cada unidad está equipada con un
cable y el correspondiente conector, que encaja directamente con el sensor hidráulico.
Instalación
Configuración
elétrica
Verde - comunicación 1
Naranja - OBC
Rojo
Blanco
Amarillo - alarma OC (NPN)
Gris - impresora
Blanco - comunicación 2
9-1
Protección de
Calibración
la configuración
+ transmisor
Transmisor
hidráulico 1
Señal 1
Señal 2
Señal 3
Kimax 2 Manual de instalación y funcionamiento
Uso diario Apéndice
1
1
2
Transmisor
hidráulico 2
1
2
Transmisor
hidráulico 3
2
