AJUSTE DE LA COMPENSACIÓN DE LA UNIÓN FRÍA «CJC» (sólo para entradas de Termopar)
El instrumento debe estar configurado en entrada Termopar y haber sido calibrado previamente.
- Unir los bornes de entrada de señal del instrumento con un hilo corto de cobre y dejar el instrumento en
funcionamiento 15 minutos para que se estabilice la temperatura en bornes.
- Anotar el valor que indica el display. Normalmente debe mostrar un valor de 2 °C a 6 °C superior a la temperatura
del ambiente, pudiendo incluso alcanzar 10 °C más, dependiendo de las condiciones térmicas del entorno.
- Si la medida es inferior al ambiente o superior en más de 10 °C, el «CJC» deberá ser reajustado.
- Para reajustar la Compensación de la Unión Fría «CJC», deberá medirse la temperatura en los bornes del
instrumento, introduciendo un termómetro de mercurio (máx. 4 mm. diam.) entre los bornes 14 y 15, dejándolo
10 min. para que se estabilice. Anotar el valor de esa temperatura.
Procedimiento de Calibración

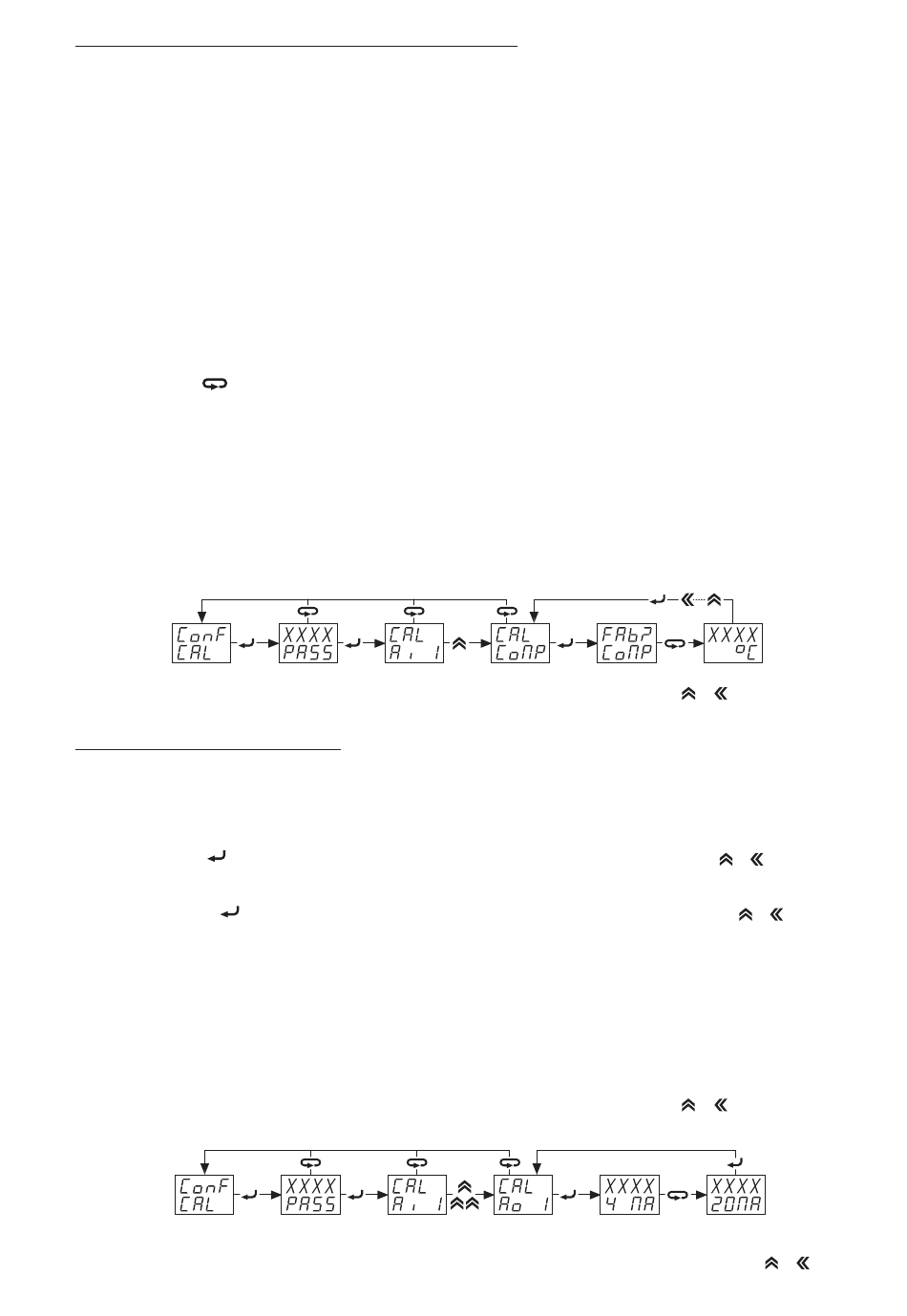

- Desde Calibración pulsar las teclas indicadas en la figura hasta ver en display [FAB.? Comp]
- Pulsar la tecla y se entrará en visualización de valores de «CJC». El primer valor mostrado es la diferencia
entre el valor de compensación existente y la temperatura real en los bornes.
- El valor que ha de mostrar es 0 °C, pudiendo existir una tolerancia de ± 1.
- Si este valor fuese mayor que ± 1 °C se deberá recalibrar introduciendo directamente el valor de la temperatura
que se está midiendo en los bornes (sin décimas).
Acceso por PASS.
AJUSTE DE LA SALIDA ANALÓGICA
Conectar en los bornes de salida analógica del instrumento, un medidor digital de mA con una escala de medida
de 0.00/20.00 mA. Poner el instrumento en marcha y seguir los pasos:
- Desde Calibración pulsar las teclas indicadas en la figura hasta ver en display [CAL Ao 1]
- Pulsar la tecla y mostrará [02EE] [4 mA] . Aumentar o disminuir este valor con o observando la
señal de salida hasta ver 4,00 mA.
y mostrará [0bb8] [20 mA] . Aumentar o disminuir este valor con o observando
- Pulsar después
la señal de salida hasta ver 20,00 mA.
NOTA: Los valores [02EE] y [0bb8] son los puntos del convertidor D/A (en hexadecimal) enviados por el µP interno
al circuito de mA para dar una salida de 4 y 20 mA respectivamente.
- La correspondencia en hexadecimal es 0,1 mA = [0006], 1 mA = [0066], y 16 mA = [08CA].
- La salida en modo 0 - 20 mA quedará ajustada automáticamente.
Acceso por PASS.
En el primer paso muestra el valor hexadecimal
del mínimo (4 mA). Ajustar con
conseguir 4,00 mA en la salida.
En el segundo paso muestra el valor hexadecimal
del máximo (20 mA). Ajustar con
conseguir 20,00 mA en la salida.
Al entrar mostrará la diferencia
entre la temperatura «CJC»
y la real en los bornes
Con y introducir el valor la
temperatura medida en bornes.
y hasta
y hasta
