BLOQUE: SEL 1 y SEL 2 - SELECTOR ANALÓGICO DE 4 ENTRADAS
44
Propiedades:
• Selector analógico de 4 vías de entrada.
• Selección binaria o secuencial.
• Presenta en la salida el valor seleccionado de una de sus entradas.
Modo de selección de entrada por código binario:
• La salida toma el valor analógico de la entrada analógica seleccionada con
un código binario aplicado a sus entradas de control:
SELA SELB SELECCIÓN EN LA SALIDA
0 0
0 1
1 0
1 1
Modo de selección de entrada en forma secuencial:
• Cuando se aplica un pulso en SELA, la vía de entrada analógica pasa a al
siguiente número. (1 - 2 - 3 - 4 - 1 - 2 - etc.)
• Cuando se aplica un pulso en SELB, la vía de entrada analógica pasa a al
número anterior. (1 - 4 - 3 - 2 - 1 - 4 - etc.)
El flanco de actuación en las entradas SELA y SELB es configurable.

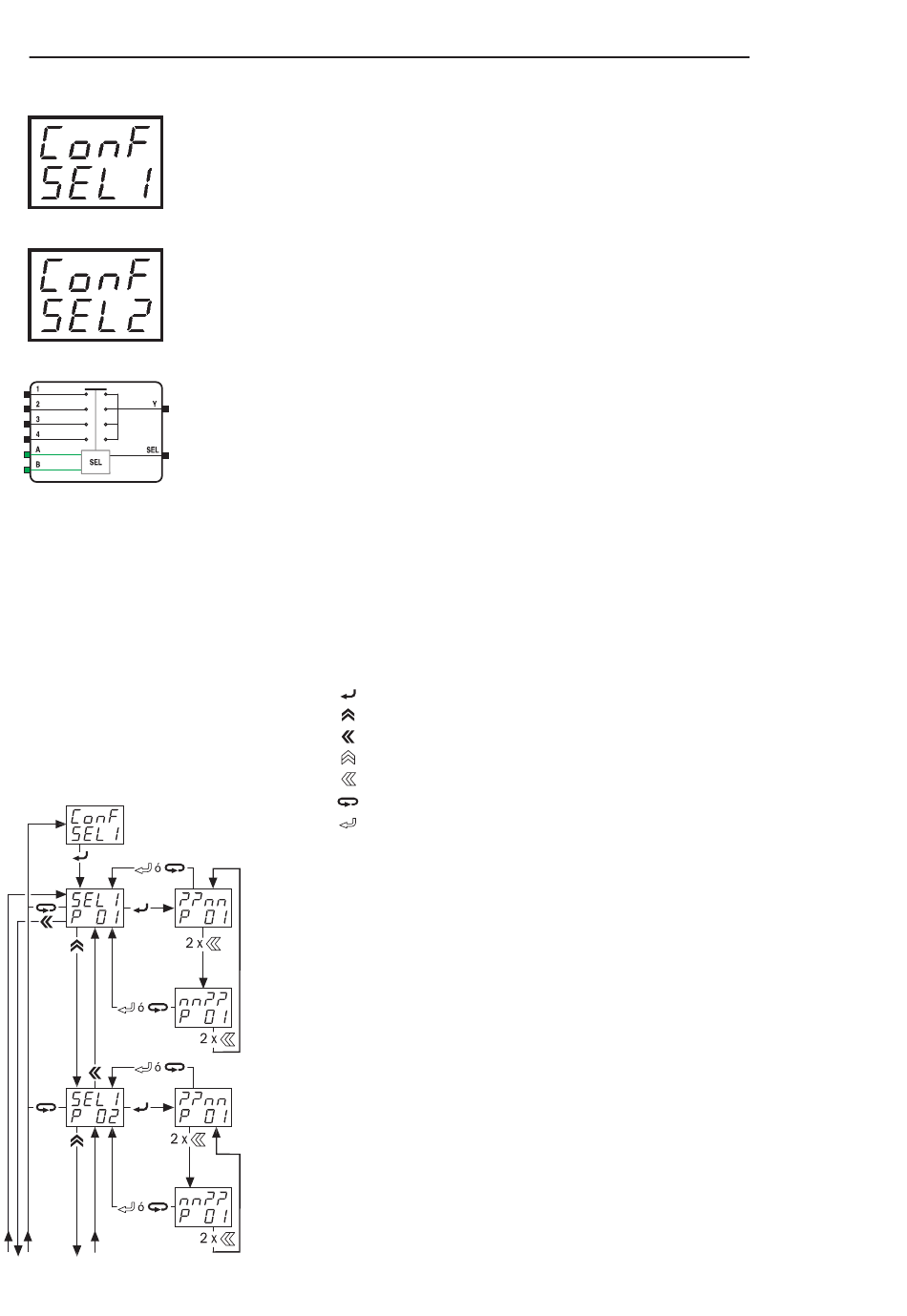

El acceso se realiza desde el SUBMENÚ DE CONFIGURACIÓN. En el display
superior aparecerá ConF y en el inferior SEL1 ó SEL2.
Selecciona el parámetro
Pasa al parámetro siguiente
Vuelve al parámetro anterior
Aumenta el valor de 0 a F (según parámetro)
Desplaza la posición del dígito
Sale del parámetro sin validar
Sale del parámetro validando la modificación
Asignación de enlace a la vía de entrada 2 del bloque SEL.
Permite asignar un código «nn» de salida analógica de un bloque del
instrumento a la vía de entrada 2 del SEL. Ver tabla de códigos.
Asignación de enlace a la vía de entrada 1 del bloque SEL.
Permite asignar un código «nn» de salida analógica de un bloque del
instrumento a la vía de entrada 2 del SEL. Ver tabla de códigos.
Asignación de enlace a la vía de entrada 4 del bloque SEL.
Permite asignar un código «nn» de salida analógica de un bloque del
instrumento a la vía de entrada 2 del SEL. Ver tabla de códigos.
Asignación de enlace a la vía de entrada 3 del bloque SEL.
Permite asignar un código «nn» de salida analógica de un bloque del
instrumento a la vía de entrada 2 del SEL. Ver tabla de códigos.
Selecciona vía 1
Selecciona vía 2
Selecciona vía 3
Selecciona vía 4
