BLOQUE: LIN - LINEALIZACIÓN DEL USUARIO
Propiedades:
• Realiza una función Y = f (X)
• La función f es una curva de 10 tramos.

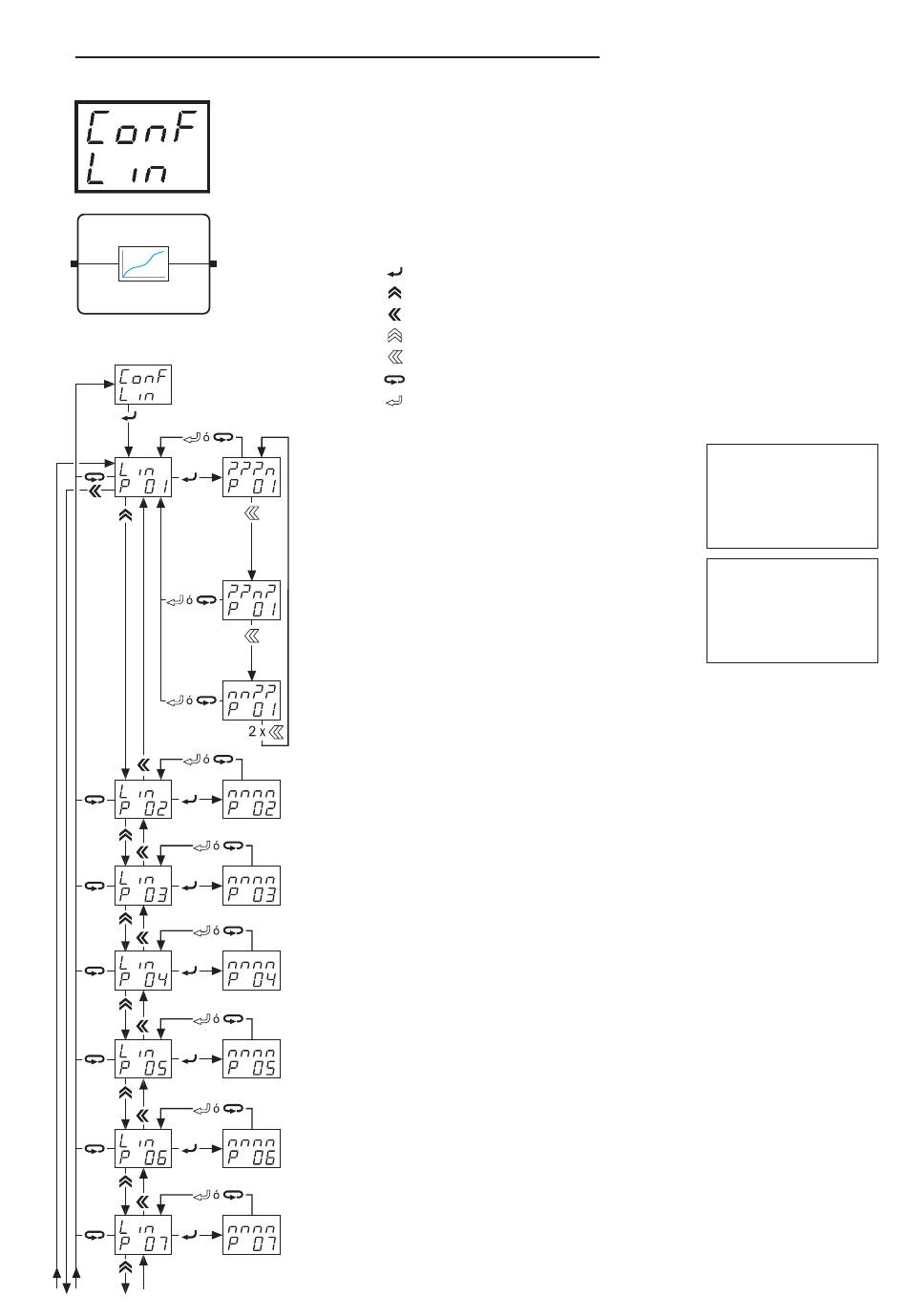

El acceso se realiza en el SUBMENÚ DE CONFIGURACIÓN. En el display
superior aparecerá ConF y en el inferior Lin.
Selecciona el parámetro
Pasa al parámetro siguiente
Vuelve al parámetro anterior
Aumenta el valor de 0 a F (según parámetro)
Desplaza la posición del dígito
Sale del parámetro sin validar
Sale del parámetro validando la modificación
Selección del Número de decimales de Y.
Permite imponer el número de decimales de la
salida analógica del bloque LIN.
Selección del Número de decimales de X.
Permite imponer el número de decimales de la
entrada analógica del bloque LIN.
Asignación de enlace a la Entrada a linealizar.
Permite asignar un código «nn» de salida analógica de un bloque del
instrumento a la entrada del bloque LIN. Ver tabla de códigos.
Preselección del Punto X1.
Introduce el valor del punto 1 de la señal de entrada a linealizar.
Preselección del Punto X2.
Introduce el valor del punto 2 de la señal de entrada a linealizar.
Preselección del Punto X3.
Introduce el valor del punto 3 de la señal de entrada a linealizar.
Preselección del Punto X4.
Introduce el valor del punto 4 de la señal de entrada a linealizar.
Preselección del Punto X5.
Introduce el valor del punto 5 de la señal de entrada a linealizar.
Preselección del Punto X6.
Introduce el valor del punto 6 de la señal de entrada a linealizar.
0 ....................... 0
1 ....................... 1
2 ....................... 2
3 ....................... 3
0 ....................... 0
1 ....................... 1
2 ....................... 2
3 ....................... 3
