IMPORTANTE:

Mantenga siempre una altura mínima de 36-3 / 4 "desde el piso hasta el recorte en cualquier
instalación individual o combinada.

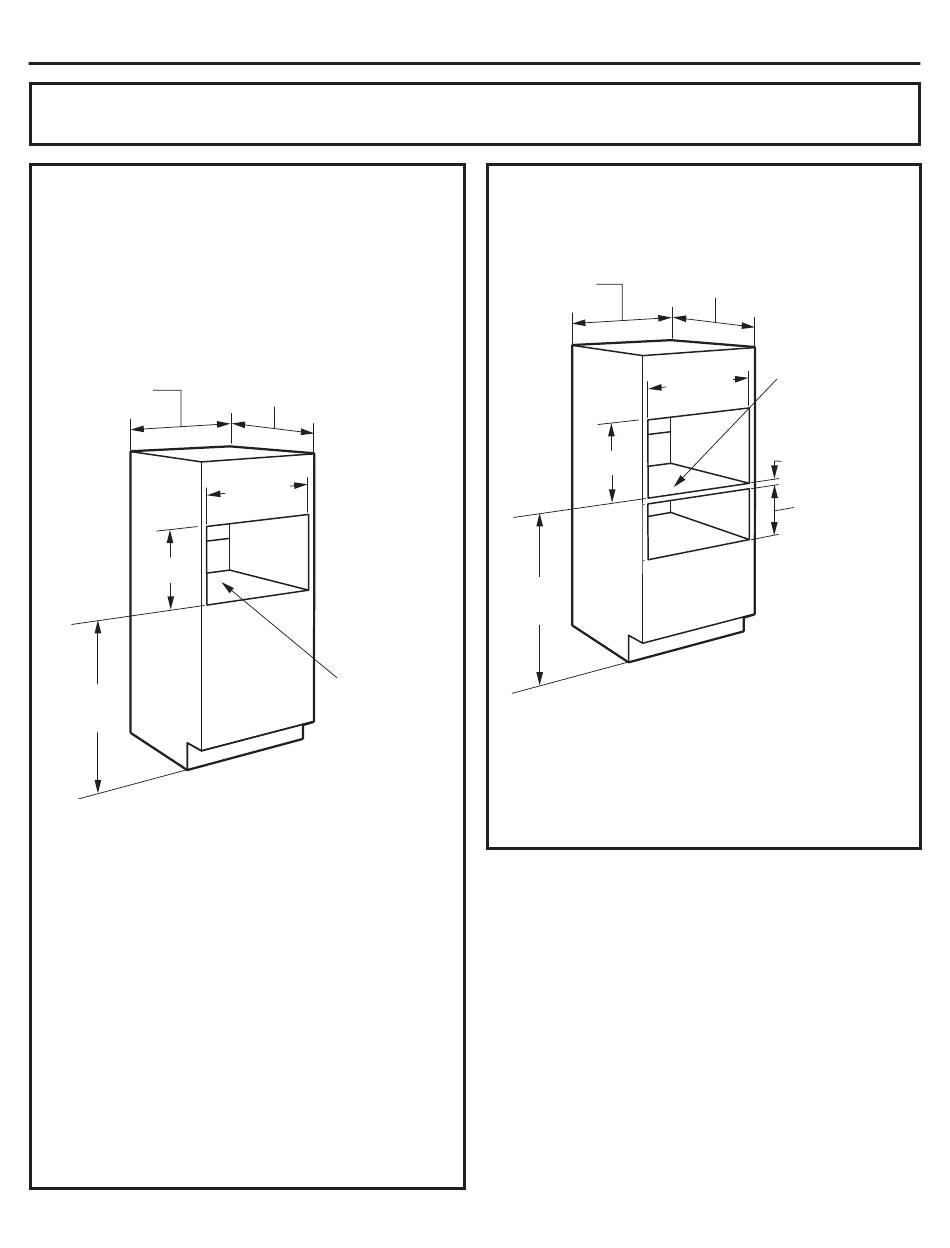

PREPARACIÓN DE LA
ABERTURA
El Advantium 240V se puede instalar en combinación con
otros dispositivos integrados de Monogram. Siga siempre
las instrucciones de instalación de cada producto para
completar la instalación.
Instalación única de Advantium 240V:
Solicite un gabinete de un horno de 30 "de ancho o corte la
abertura en una pared a las dimensiones que se muestran.
30"
17-1/2"
36-3/4"
Min.
Mantenga siempre una altura mínima de 36-3 / 4 "desde el
piso hasta el recorte en cualquier instalación individual o
combinada.
• Deje un espacio libre de 2-3 / 8 "en los lados y un espacio
libre de 1-1 / 8" en la parte inferior de la abertura para
todos los modelos. Deje un espacio de 1 7/8 "en la parte
superior.
• Las superposiciones del horno ocultarán los bordes
cortados en todos los lados de la abertura.
Cuando se instale sobre un solo horno o un cajón
calentador, deje al menos 2 "entre las dos aberturas.
Esta separación proporcionará espacio libre para la
superposición de la parte inferior del Advantium 240V y las
otras superposiciones del dispositivo.
Construya un piso de horno sólido de 3/8 "min. madera
contrachapada gruesa soportada por 2 x 4 o 2 x 2
corredores en todos los lados.
• El soporte debe estar nivelado y rígidamente montado, al
ras con el borde inferior del recorte.
31-7000080 Rev.0
Preparación de la Instalación
23-1/2"
25-1/4"
Construct
Base
Min. 3/8"
Plywood
Supported
by 2x4
or 2x2
Runners all
Four Sides
PREPARACIÓN DE LA
ABERTURA
Instalación sobre un Cajón para Calentar:
30"
•
17-1/2"
36-3/4"
Min.
NOTA: Se podrán requerir despejes adicionales
entre los recortes. Asegúrese de que los soportes del
horno sobre la ubicación del Cajón para Calentar no
obstruyan la profundidad y altura internas requeridas.
Para más detalles, consulte las instrucciones de
instalación del Cajón para Calentar.
(CONT.)
23-1/2" Construct
Solid Bottom
Min. 3/8"
Plywood
Supported
by 2x4 or 2x2
25-1/4"
Runners all
Four Sides
2" Min.
(3"
recommended)
Per warming
drawer
requirement
