Dell Precision 690 Guia Del Usuario página 36

AVISO: asegúrese de que libera la lengüeta de fijación para desencajar la tarjeta. Si no se extrae la tarjeta correctamente, la placa base puede sufrir
daños.
5. Extraiga la tarjeta:
a. Si es necesario, desconecte todos los cables conectados a la tarjeta.
b. Si la tarjeta es de longitud completa, presione la lengüeta de liberación situada en el extremo de las guías de alineamiento en el soporte del
ventilador.
c. Si el conector dispone de una lengüeta de liberación, presione la lengüeta de liberación mientras sujeta la tarjeta por las esquinas superiores y
extráigala del conector.
6. Si va a extraer la tarjeta de forma permanente, instale un cubrerranuras en la abertura de la ranura para tarjetas vacía.
NOTA: para mantener la certificación FCC del ordenador, es necesario instalar un cubrerranuras en las aberturas vacías de las ranuras para tarjetas.
Además, los cubrerranuras protegen de la entrada de polvo y suciedad en el ordenador.
7. Antes de girar la pieza de fijación de la tarjeta para encajarla en su sitio, asegúrese de que:
Las partes superiores de todas las tarjetas y de todos los cubrerranuras quedan al mismo nivel que la barra de alineamiento.
l
La muesca de la parte superior de cada tarjeta o el cubrerranuras encaja alrededor de la guía de alineamiento.
l
NOTA: para una mayor seguridad, extraiga la barra de alineamiento (un tornillo colocado boca abajo) y atorníllela con el lado derecho hacia arriba
para fijar una tarjeta.

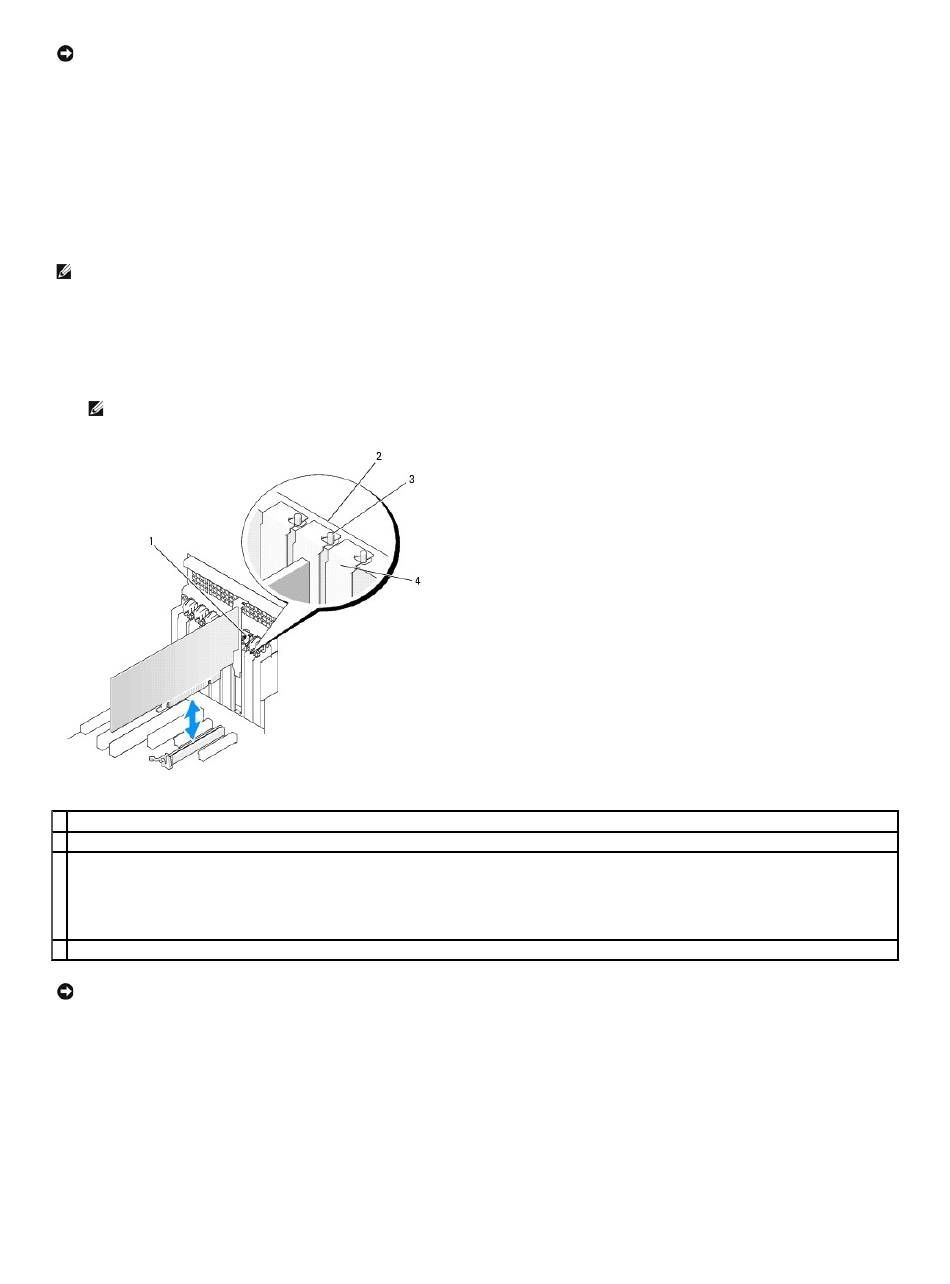

1 Pieza de fijación de la tarjeta
2 Barra de alineamiento
Guía de alineamiento
3
NOTA: para una mayor seguridad, extraiga la barra de alineamiento (un tornillo colocado boca abajo) y atorníllela con el lado derecho hacia arriba para
fijar una tarjeta.
4 Cubrerranuras
AVISO: no haga pasar ningún cable de tarjeta por detrás de las tarjetas. Los cables tendidos por detrás de las tarjetas pueden dañar el equipo.
8. Conecte los cables que deban conectarse a la tarjeta.
Para obtener información sobre las conexiones de cables de la tarjeta, consulte la documentación incluida con la tarjeta.
9. Gire la pieza de fijación de la tarjeta hasta recuperar su posición original y empuje la parte saliente para que la lengüeta se asiente en su lugar.
