Instalación de opciones en la placa base: Guía del usuario de los sistemas Dell
Precision™ WorkStation 620
Generalidades
Tarjetas de expansión
Adición de memoria
Desmontaje e instalación de una tarjeta de expansión de memoria
Generalidades
En esta sección se describe cómo instalar las siguientes opciones:
Tarjetas de expansión PCI (Peripheral Component Interconnect [interconexión de componentes periféricos]) y AGP (Accelerated graphics
l
port [Puerto de gráficos acelerados])
Memoria del sistema
l
El cartucho SEC (single-edge contact [contacto de un solo borde]) del microprocesador
l
Esta sección también incluye instrucciones para el reemplazo de la batería del sistema, si es necesario.
Utilice la Figura 1 para localizar los componentes de la placa base.

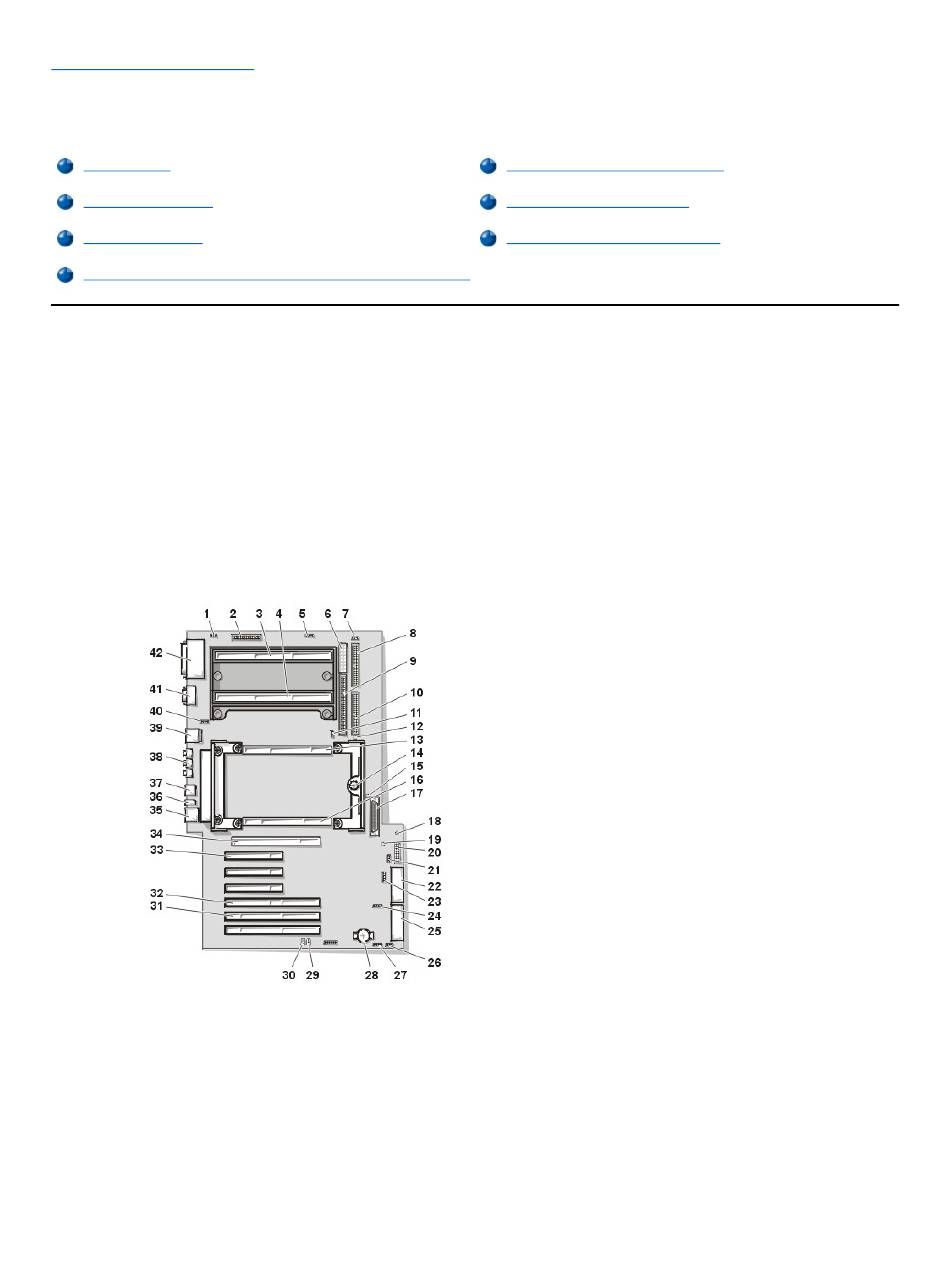

Figura 1. Funciones de la placa base
1 Conector del ventilador del procesador
2 Conector para la unidad de disco
3 Ranura 2 procesador 0 zócalo
4 Ranura 2 procesador 1 zócalo
5 Conector de audio para la unidad de CD-ROM
6 Conector de alimentación del compartimiento
7 Conector para el ventilador del procesador 0
8 Conector EIDE secundario
9 Conector estrecho SCSI
10 Conector EIDE primario
Actualizaciones del microprocesador
Programa de utilidad SuprFreq
Reemplazo de la batería del sistema
22 Conector de alimentación MT 2
23 Conector de entrada de audio auxiliar
24 Conector de acceso a la unidad auxiliar
25 Conector de alimentación MT 1
26 Conector del ventilador de la canastilla de la tarjeta
27 Conector (TAPI) de telefonía
28 Batería
29 Puente RTCRST
30 Puente de contraseña
31 Conector para tarjeta de expansión PCI de 64 bits (2)
