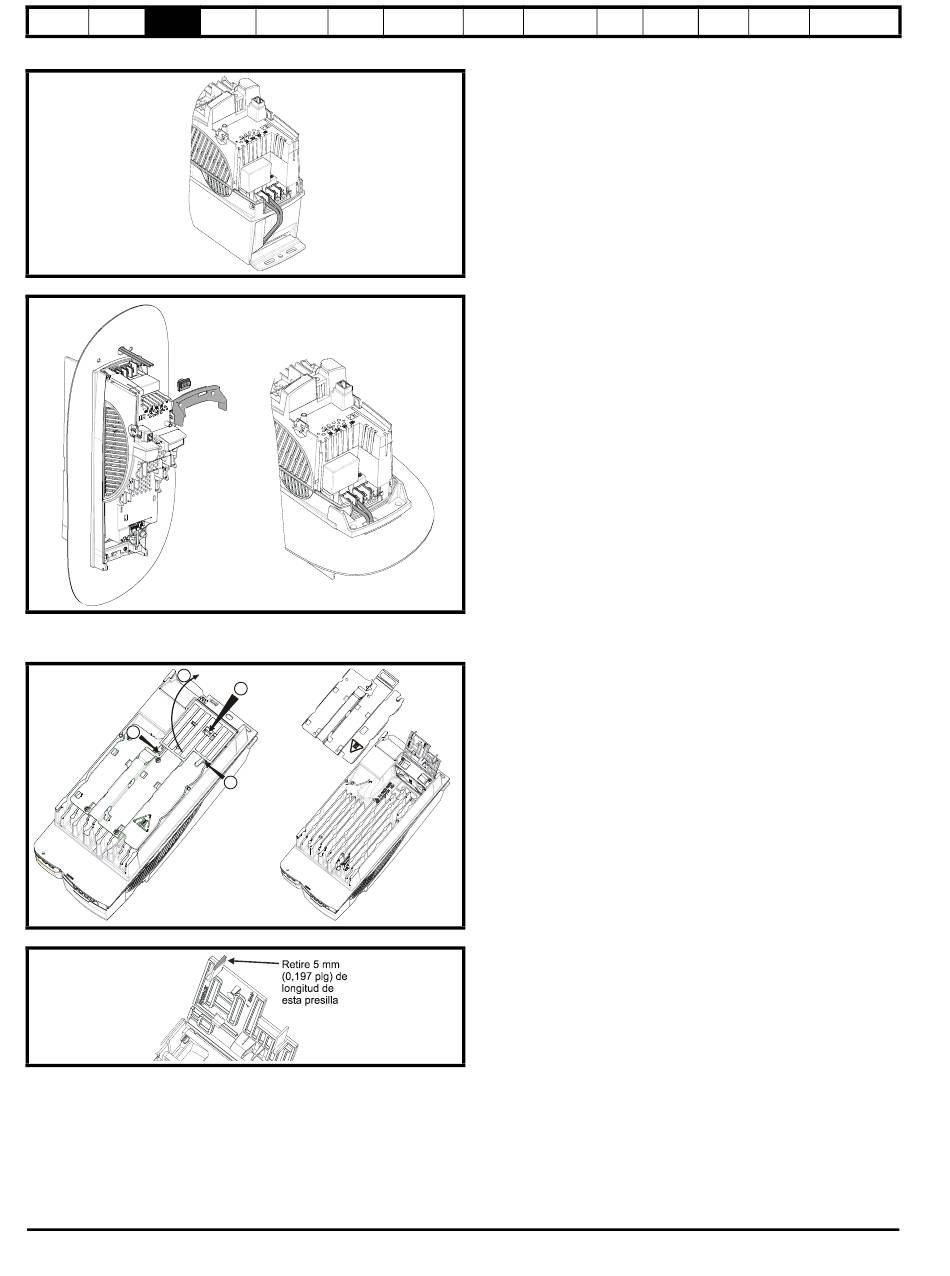

Figura 3-58 Conexión de la resistencia de frenado a un accionamiento montado en superficie de tamaño 1
Figura 3-59 Conexión de la resistencia de frenado a un accionamiento montado a través de panel de tamaño 1
3.13.2 Instrucciones de instalación de la resistencia de frenado en el tamaño 2
Figura 3-60 Extracción de la placa deflectora de un accionamiento de tamaño 2
3
1
Figura 3-61 Modificación de la placa deflectora de un accionamiento de tamaño 2
62
Procedimientos Parámetros
eléctrica iniciales básicos marcha del motor
2
1
www.controltechniques.com
Puesta en Funcionamiento
Optimización
de Smartcard
• Instale en los cables las arandelas de la tapa del terminal de CC
que se suministran con el accionamiento en la caja de accesorios.
Las arandelas se acoplan a presión para garantizar un sellado
adecuado. Es posible que necesite lubricar los componentes para
instalar las arandelas en los cables.
• Confiera la curvatura adecuada a la terminación de los cables y
conéctelos a los terminales BR y +DC. Apriete los terminales
roscados según un par máximo de 1,5 Nm (1,1 lb pie).
• Vuelva a colocar las tapas de ambos terminales.
• Consulte los detalles del hueco de montaje a través del panel en
la Figura 3-55.
• Pase los cables por el orificio del panel y acople la arandela de
montaje a través de panel.
• Coloque el soporte de montaje a través de panel.
• Instale en los cables las arandelas de la tapa del terminal de CC
que se suministran con el accionamiento en la caja de accesorios.
Las arandelas se acoplan a presión para garantizar un sellado
adecuado. Es posible que necesite lubricar los componentes para
instalar las arandelas en los cables.
• Confiera la curvatura adecuada a la terminación de los cables y
conéctelos a los terminales BR y +DC. Apriete los terminales
roscados según un par máximo de 1,5 Nm (1,1 lb pie).
• Vuelva a colocar las tapas de ambos terminales.
• Extraiga la tapa de CC como se describe en la sección 3.3.1
Extracción de las tapas de terminales en la página 26.
• Elimine los dos puntos de ruptura que coinciden con las
conexiones de los terminales BR y +DC como se describe en la
sección 3.4.4 Eliminación de los puntos de ruptura del
guardamano y la tapa del terminal de CC en la página 36.
• Para levantar la placa deflectora articulada del ventilador, empuje
las lengüetas de plástico en la dirección mostrada (1). Empuje la
lengüeta en la dirección indicada (2) y levante la placa deflectora
como se muestra (3).
• Para desmontar la placa deflectora metálica del disipador térmico,
quite los dos tornillos. Estos dos tornillos ya no son necesarios.
• Reduzca 5 mm la longitud de la presilla situada en la placa
deflectora de plástico del ventilador.
