Control Techniques Unidrive SP serie Guia Del Usuario página 46

Información Información Instalación Instalación
de seguridad de producto mecánica

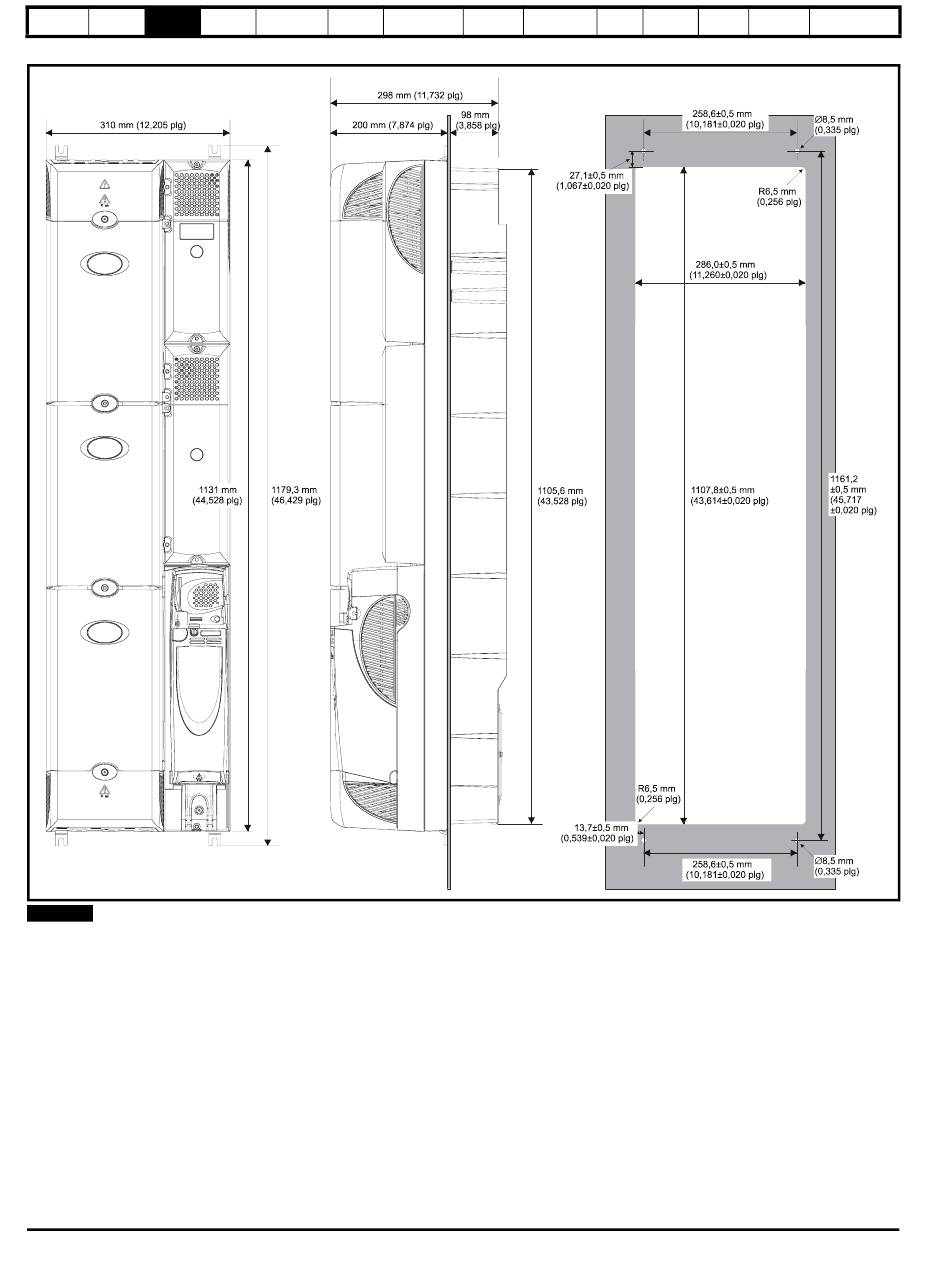

Figura 3-35 Montaje a través de panel del accionamiento de tamaño 6
N
NOTA
Si se quiere obtener la clasificación IP54 (NEMA 12) para el montaje a
través de panel, será preciso instalar una pieza de contacto IP54
(tamaños 1 y 2) y sustituir el ventilador del disipador térmico por un
ventilador con clasificación IP54 (tamaños 1 a 4). Además, la junta de
estanqueidad suministrada debe acoplarse entre el accionamiento y la
placa posterior para garantizar un sellado adecuado del armario.
Cuando vaya a emplear la resistencia de frenado montada en el
disipador, consulte la sección 3.13 Resistencia de frenado montada en
disipador térmico en la página 61 antes de instalar el accionamiento.
Para obtener más información, consulte la sección 3.11 Clasificación IP
(protección de ingreso) en la página 53.
