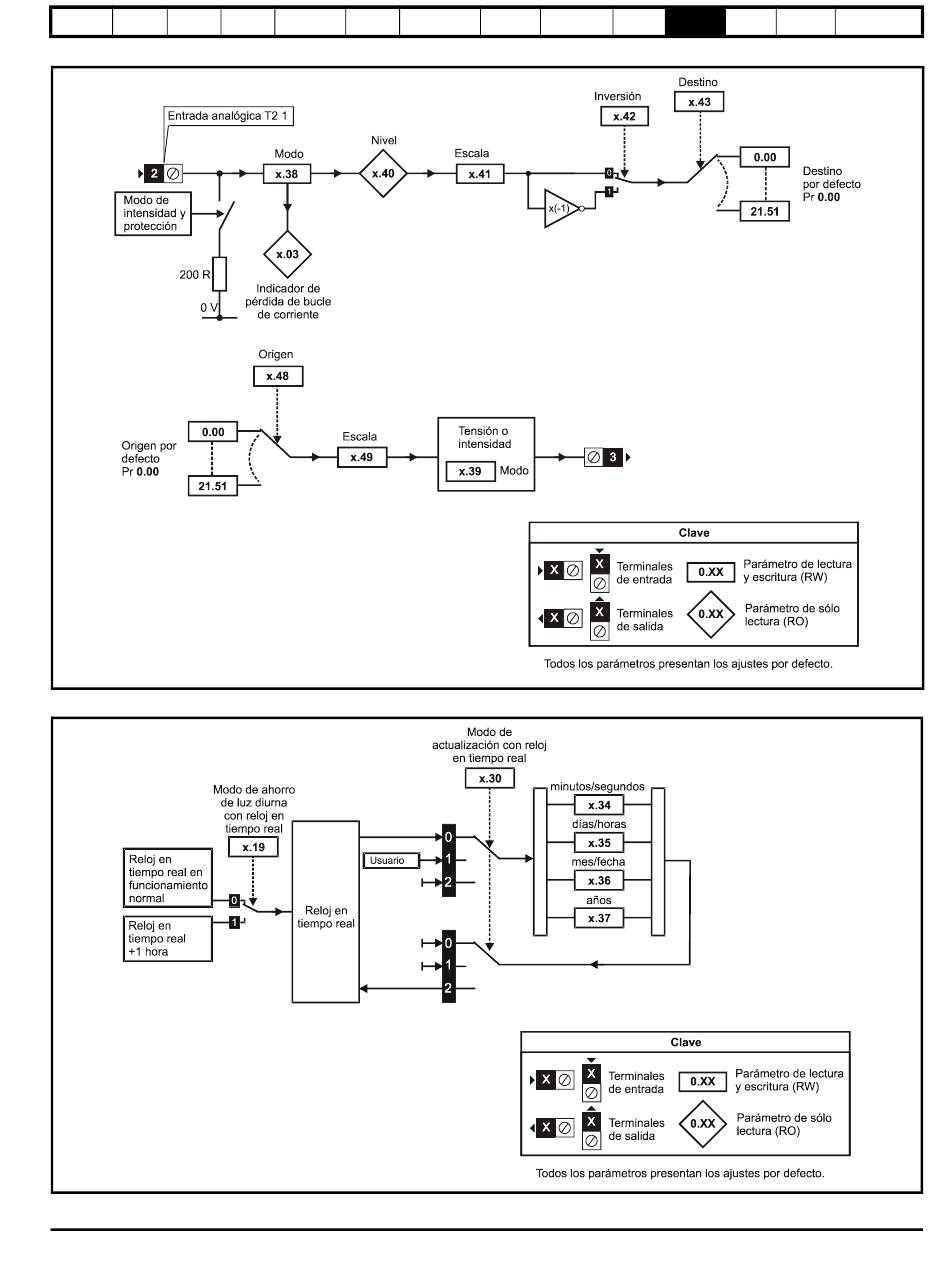

Figura 11-31 Diagrama lógico de E/S analógica de SM-I/O Lite y SM-I/O Timer
Figura 11-32 Diagrama lógico del reloj en tiempo real de SM-I/O Timer
Guía del usuario del Unidrive SP
