RAPIDA GUIA REFERENCIAL
I Instalación

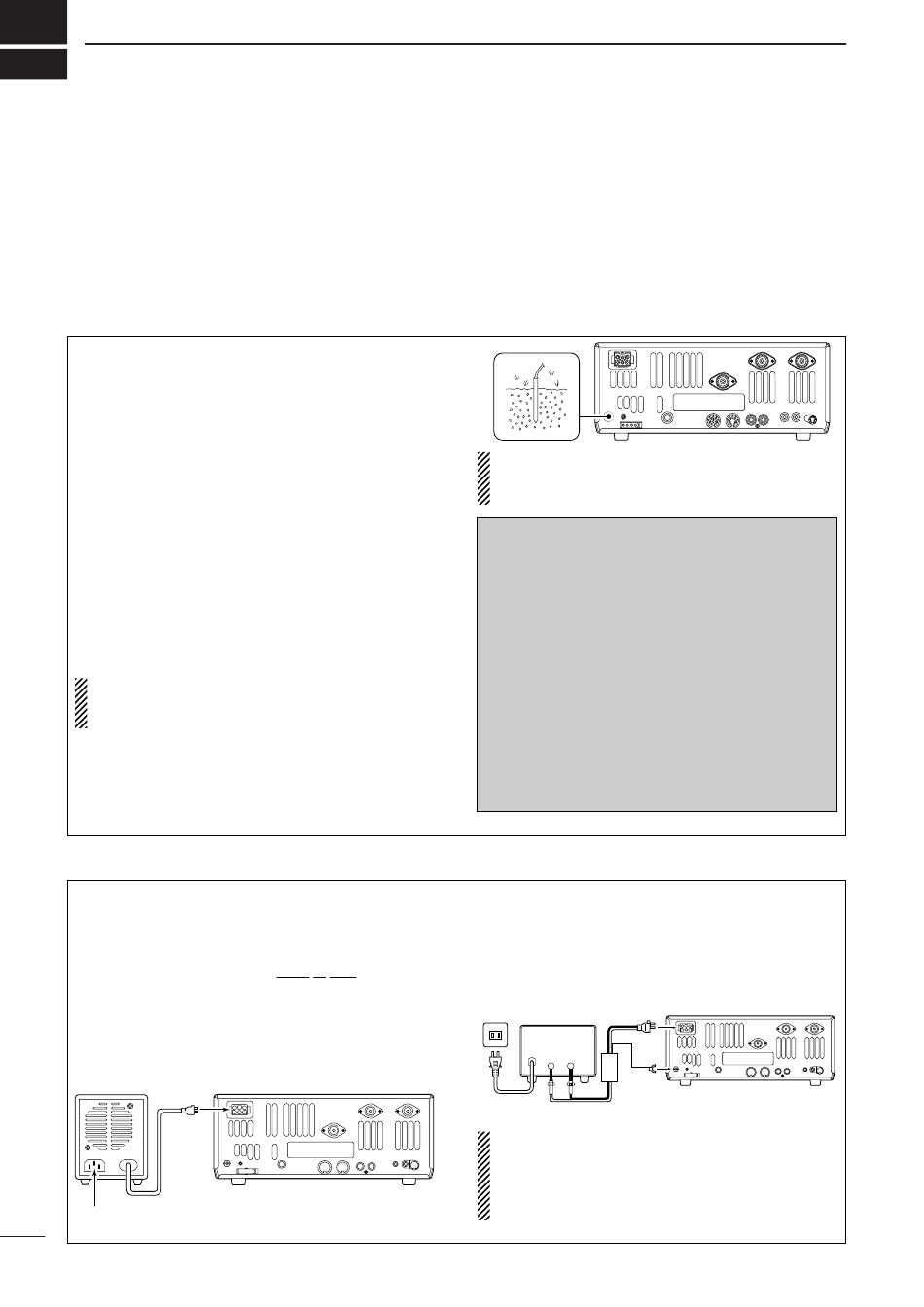

1. Instalar un sistema de masa para la supresión del ruido DC y RFI
2. Instalar su administrador de corriente DC.
3. Instalar un pararayos que le ayudará a proteger no sólo su equipo.
1. Grounding your Shack
Aunque su radio funciona al conectar el suministrador de corriente DC y la
antena. Es necesario tener un buen sistema de masa en su SHACK Una
conexión de masa es el contacto eléctrico entre un punto común de un sis-
tema eléctrico o electrónico y la masa.
Una buena toma de masa es necesaria para prevenir descargas eléctricas,
elimina los problemas de los ruidos RFI y DC .Hoy en dia se usan más
mecanismos electrónicos, así que es importante reducir el RFI y el EMI.
Aunque no vea interferencias en su SHACK , sin una toma de masa sus ve-
cinos tendrán interferencias. Sin embargo muchos de estos mecanismos
deben aceptar interferencias de sus alrededores así que es mejor eliminar
todas las posibles interferencias de su SHACK.
Si no tiene un sistema de masa para su SHACK, dependiendo de la ubi-
cación de éste, sótano o planta baja, un buen sistema de masa puede ser
tan simple como un par de barras de tierra de 2 a 2.5 metros clavadas en el
suelo. Cuando instale su IC-7400 al sistema de masa, recomendamos la
conexión más corta y directa..
NOTA: Hay muchas publicaciones sobre técnicas de masa adecuadas.
Contacte con su distribuidor para más información y recomendaciones.
.
2.
Instalaciòn del suministrador de electricidad DC
El suministrador de potencia DC es un mecanismo usado para transformar
110| 220 V AC, también conocido como corriente doméstica, a una corriente
estable de 13.8 V DC.
La pareja perfecta para su IC-7400 es el PS-125. Este enchufe suministrador
de potencia compacto Este enchufe y la unidad de juego se enchufan al
conector situado en la parte posterior de la radio .
.
DC power
PS-125
socket
DC power cable
Connect to an AC outlet using the supplied AC cable.
I
Transceiver
4. Instalar y conectar un sistema de antena para las apropiadas bandas de
operación.
5. Conectar otro equipo periférico que incluya micrófonos, auriculares, TNC,
amplificadores y otros equipos necesarios que hagan su SHACK completo.
R PRECAUCION!: NUNCA
antenas a líneas de gas domésticas. NUNCA ponga a masa lineas a tu-
berias de plástico (pvc) .
D D Algunos sintomas de puesta amasa inadecuada
a. Puesta a tierra DC débil
Murmullos de 50/60 Hz en el audio bién Rx o Tx si la antena no está
conectada.
Si usted nota una sensación de corriente al tocar una superficie metálica,
tal como la tapa de la radio o el administrador de alimentación.
b. Puesta a tierra RF débil
Si al transmitir usted nota una sensación de corriente al tocar una super-
ficie metálica tal como la tapa de la radio o el administrador de ali-
mentación.
Si al transmitir nota interferencias con otros aparatos electrónicos como
el teléfono, televisión o sistemas de audio estéreo .
• SI NO EST´A UTILIZANDO EL PS-125:
Conecte el cable de potencia suministrado PC a la terminal apropiada con
códigos de color, después inserte el conector DC con el conector DC situado
(
en la parte trasera de la radio
El diagrama de abajo muestra la conexión
con OPC-639. OPC-025D no tiene caja de filtro ni cable GND
AC
A DC power
to DC power
outlet
supply*
socket
Red
Black
+
_
Supplied
AC cable
DC power cable
30 A fuses
NOTA: Aunque la corriente eléctrica requerida es bastante baja durante
la recepción este no es el caso de la transmisión. con muchos mecanis-
mos eléctricos en el SHACK es muy importante verificar que el circuito
eléctrico no esté sobrecargado.
ponga a masa equipos o
.)
Transceiver
*13.8 V; at least 23 A
continuous
