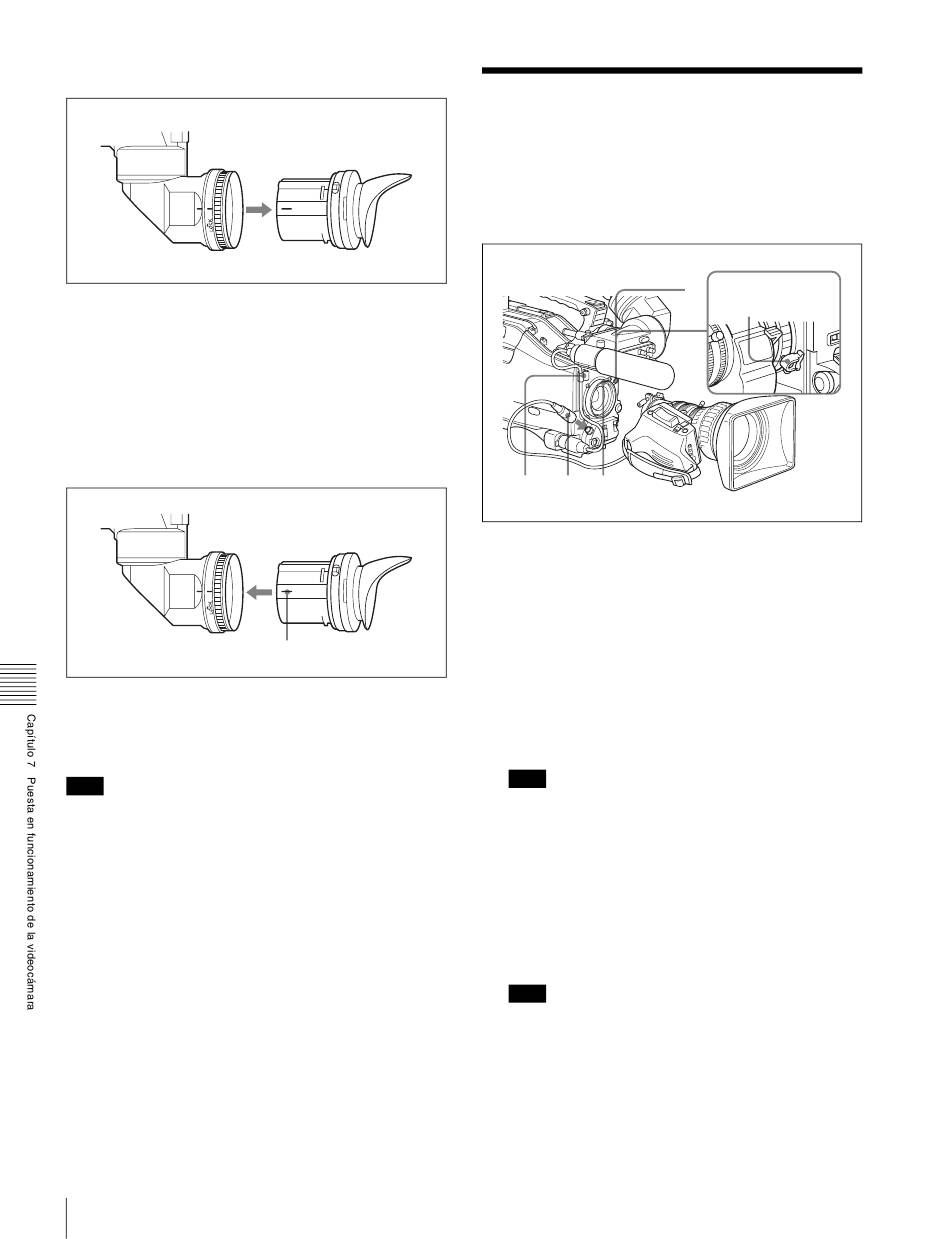

Montaje Del Objetivo; Montaje Del Ocular - Sony Dvw-970 Operación Manual

2
Desmonte el ocular.

Montaje del ocular

1
Alinee la marca roja del anillo de bloqueo del ocular
con la del cuerpo del visor.
2
Haga coincidir la marca roja del extremo del ocular
con las del anillo de bloqueo del ocular y del cuerpo
del visor. A continuación, introduzca el ocular en el
cuerpo del visor.
3
Gire el anillo del bloqueo del ocular a derechas hasta
que la flecha "LOCK" apunte hacia la marca roja del
cuerpo del visor.
Nota
Cuando la goma del ocular se estropee, sustitúyala por una
nueva (número de pieza de servicio 3-723-079-03).
120

Montaje del objetivo

Marca roja del extremo del ocular
7-3 Montaje del objetivo
Para montar el objetivo, proceda de la siguiente forma:
Para obtener información sobre la utilización del objetivo,
remítase al manual del objetivo.
5 4 2
Montaje del objetivo
1
Empuje la palanca de bloqueo del objetivo hacia arriba
y retire la tapa de protección de la montura del objetivo
de la montura.
2
Alinee la ranura central de la montura del objetivo
con el enganche central del objetivo e introduzca el
objetivo en la montura.
3
Con el objetivo en posición, empuje la palanca
de bloqueo hacia abajo para montar el objetivo.
Nota
Si no se bloquea firmemente el objetivo, este puede
salirse cuando la videocámara está en uso, lo que
podría provocar un accidente grave. Asegúrese de que
el objetivo esté firmemente bloqueado. Se recomienda
poner la goma de seguridad de la montura del objetivo
(suministrada) en la palanca de bloqueo del objetivo
tal y como se muestra en la ilustración.
4
Conecte el cable del objetivo al conector LENS.
Nota
La conexión de un cable al conector LENS con la
unidad encendida podría provocar una avería en la
misma o dañarla. Apáguela antes de realizar una
conexión a través del conector LENS.
5
Fije el cable del objetivo con las abrazaderas.
Goma de seguridad
1 3
de la montura del
objetivo
