Der Netzeingangs- und Ausgangsanschluss mit den coonector Wago befindet sich am
Boden des Multi Compact (S. Anhang 1).
Das Netz wird mit einem flexiblen Kabel 3 x 2,5 mm².
Vorgehensweise
Gehen Sie beim Anschließen der Kabel wie folgt vor:

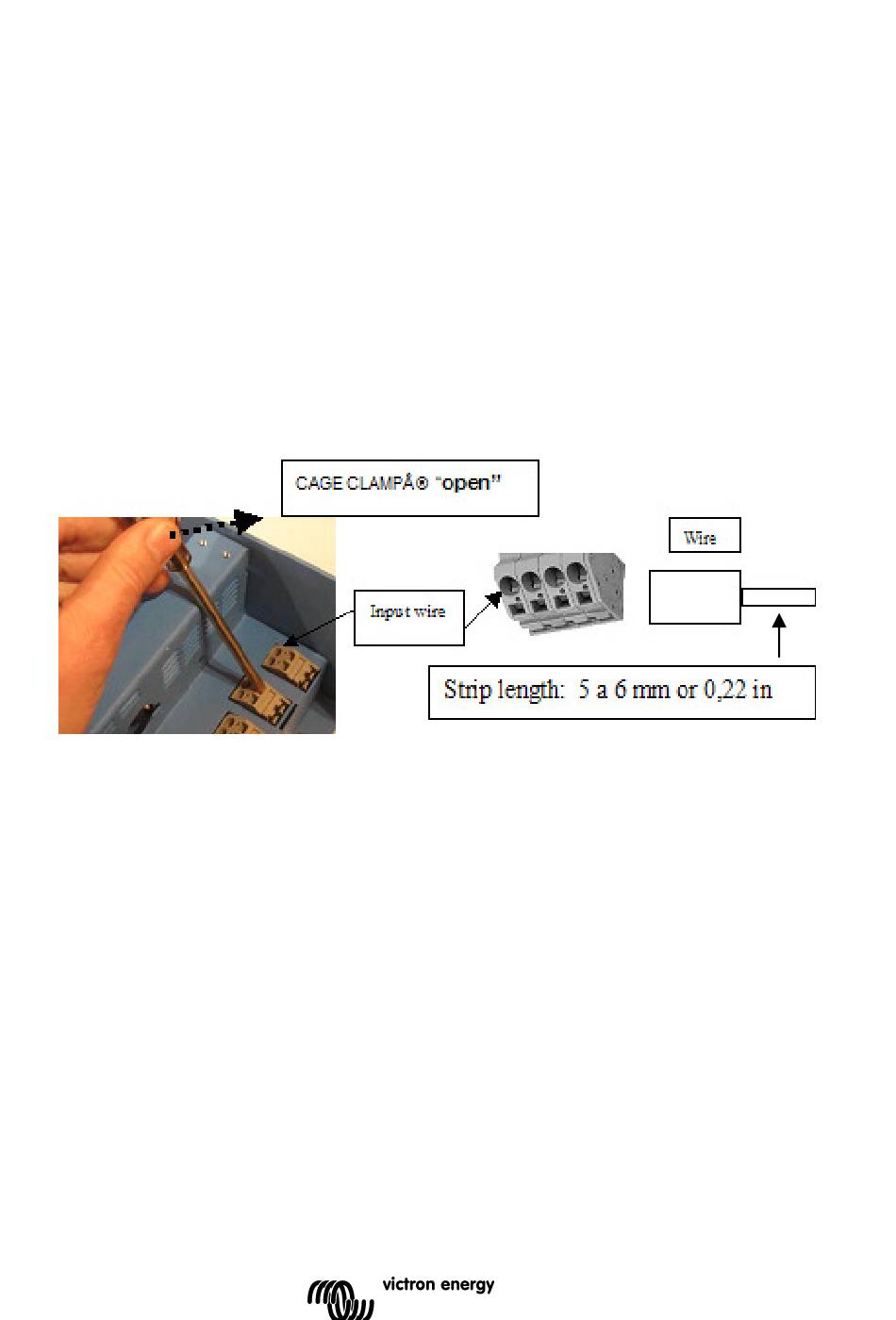

Das Netzanschlusskabel kann direkt an der CAGE CLAMP® Wago angeschlossen
werden .
Die Anschlusspunkte sind deutlich gekennzeichnet. Von links nach rechts: „L" (Leiter), „N"
(Neutral), und „PE" (Erde)
Das Kabel für den Wechselstromausgang kann direkt angeschlossen werden.
Die Anschlusspunkte sind deutlich gekennzeichnet. Von links nach rechts: "PE" (Erde),.
"L1" (Leiter), und "N" (Neutral)
3.6 Weitere Anschlussmöglichkeiten
Eine Reihe weiterer Anschlüsse ist möglich: Dazu die vier Schrauben der Frontpanels des
Gehäuses lösen.
3.6.1 Starterbatterie
Der Phoenix Multi Compact/Multi Plus Compact ist mit einem Anschluss zum Laden von
Starterbatterien ausgestattet. Zum Anschließen siehe Anhang 1.
14
