Procedimiento De Conexión Del Router Adsl Rdsi Inalámbrico - TELEFONICA ADSL RDSI Manual De Usuario

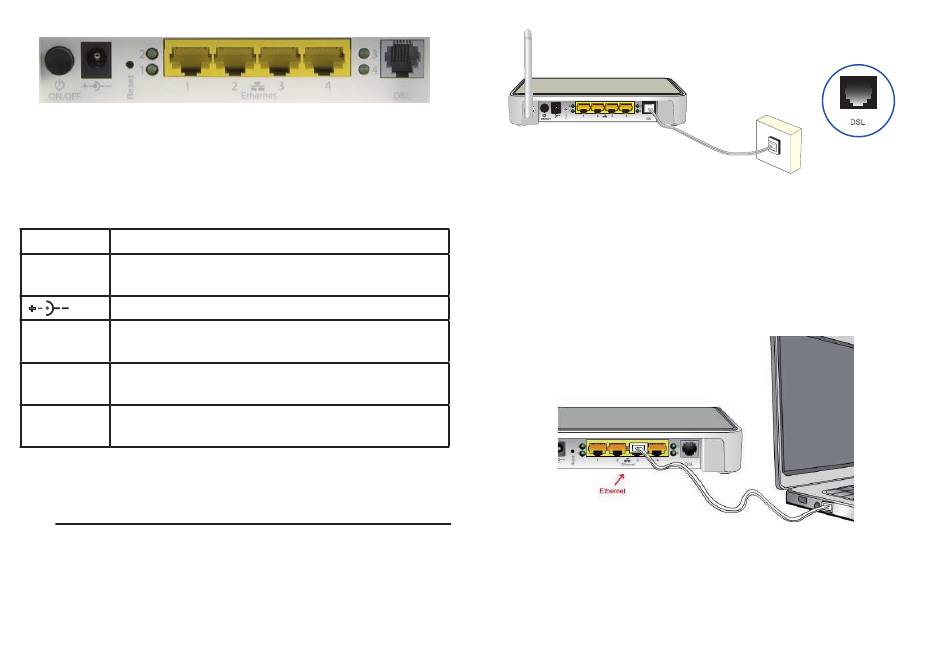

Figura 3.1 Vista posterior del Router ADSL RDSI Inalámbrico
La descripción de los conectores y el interruptor se refleja en
la tabla siguiente:
Literales Descripción
ON/OFF Interruptor de encendido / apagado del router
ADSL.
Conector del cable del alimentador de corriente.
RESET Botón para restaurar la configuración por defecto
del router ADSL (ver ANEXO III).
Ethernet 1x Switch de conectores hembra grandes (RJ45) para
a 4x conexión con la tarjeta Ethernet del ordenador.
DSL Conector hembra pequeño (RJ11) para conexión a la
línea telefónica directamente.
3.2.2 PROCEDIMIENTO DE CONEXIÓN DEL ROUTER ADSL
RDSI INALáMbRICO
1. Conecte el cable de línea telefónica (gris) a la roseta
seleccionada y al conector DSL del Router ADSL RDSI
Inalámbrico.
+ -
Ethernet
Figura 3.2 Conexión del Router ADSL RDSI Inalámbrico a la roseta
2. OPCIONAL. Si va a hacer la conexión mediante tarjeta
Ethernet, conecte el cable Ethernet (amarillo) a la tarjeta
Ethernet del ordenador de sobremesa o portátil, y a uno
de los conectores del Router ADSL RDSI Inalámbrico
etiquetados como ETHERNET 1 a 4.
Figura 3.3 Conexión del Router ADSL RDSI Inalámbrico a la tarjeta
Si va a hacer uso de la red inalámbrica, consulte el apartado
3.4.
3
Ethernet
