6. Cableado

6.1. Selección del cable más adecuado
Compruebe que la distancia máxima de cableado, entre un módulo y otro, y adquiera el cable de acuerdo con lo
especificado. Evite enmiendas en el cableado y utilice cables homologados. La selección del cable adecuado garantizará
el correcto rendimiento del producto.
Módulo externo
Obs.: dé preferencia para la instalación en tuberías exclusivas para el videoportero, esto evita que ocurra inducción de ruidos
indeseables en el funcionamiento del producto.
6.2. Entre el módulo interno y el módulo externo

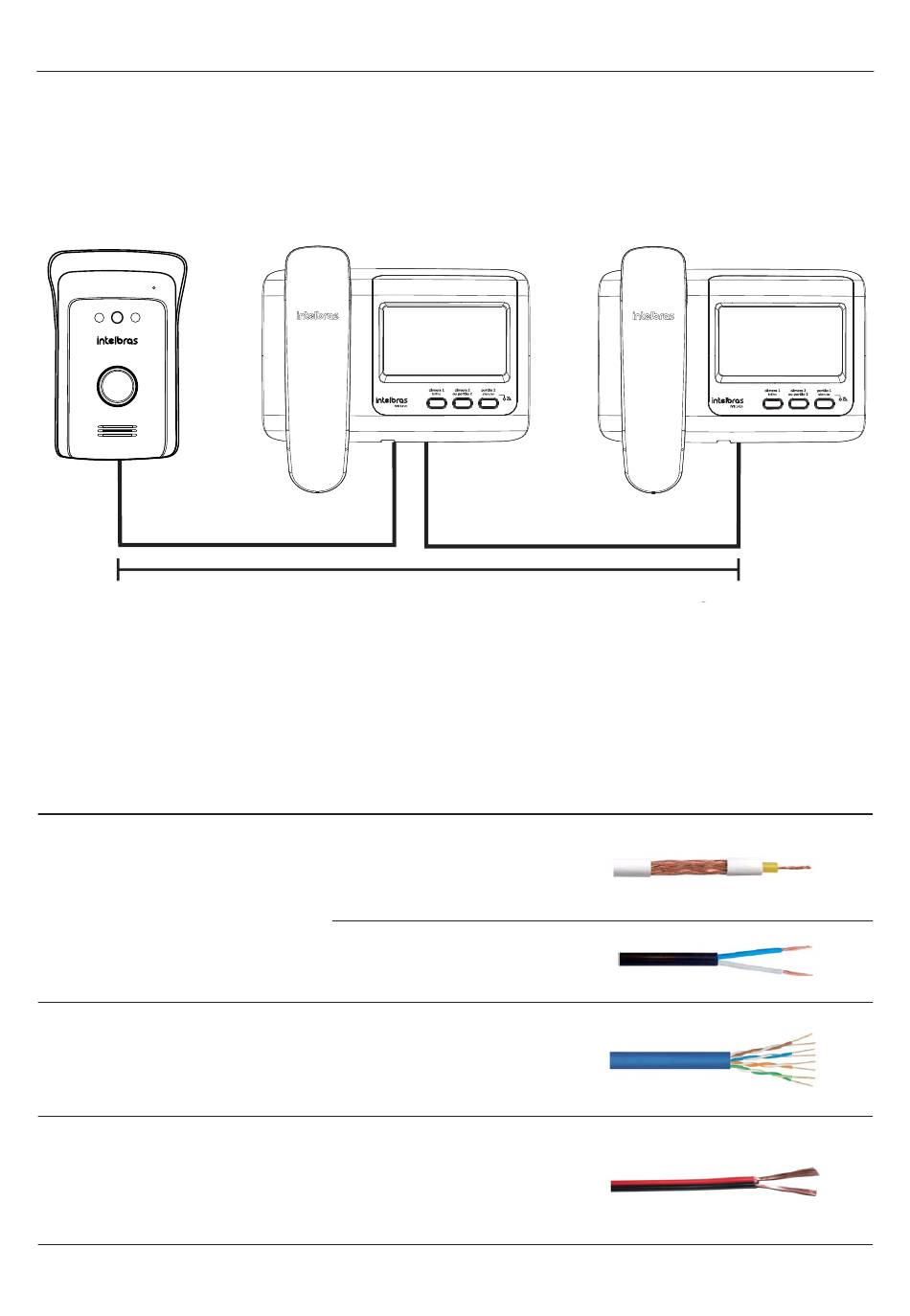

Utilize a tabela a seguir para escolha do cabo correto para instalação dos módulos de acordo com a distância entre os módulos.
Instalación
Entre el módulo externo y el
módulo interno
Entre el módulo externo y el
módulo interno
Entre el módulo interno de
video y la extensión de audio
Utilizando 6 cables (3 pares) y dejando 2 (1 par) para instalar el portón de garaje o la cámara adicional.
1
Módulo interno
Distancia máxima de instalación - 100 metros
Distancia máxima de instalación
Distancia
Tipo de cable
Cable coaxial RG-59 (malla 67% o 95%)
Hasta 100 metros
Cable paralelo de 1,5 mm²
Hasta 50 metros
Cable de red UTP (CAT-5e o CAT-6)
1
Hasta 50 metros
Cable paralelo (1 mm²) o cable de red UTP
Extensión de video
Imagen del cable
11
