5. Schnittstellen-Beschreibung
Die USV-Anlage enthält eine Kommunikationsschnittstelle vom Typ COM DB15 und einen
Schacht zum Anschluss von erweiterten Kommunikationskarten. Diese Schnittstellen ermö-
glichen die Datenübertragung gem. seriellem Kommunikationsprotokoll RS232, sowie den
Austausch von weiteren Schnittstellensignalen neben der Erweiterungskarten.
Die Schnittstellen können zu folgenden Zwecken verwendet werden:
· Direkte Kommunikation zwischen USV-Anlage und Computer (PC).
· Anschluss der USV-Anlage an ein digitales Netz mit Zentralsteuerung.
· Übertragung der Betriebszustände für externe Zeichensysteme.
Monitoring- und Steuersoftware und Kommunikationskabel sind im USV-Lieferumfang
enthalten.

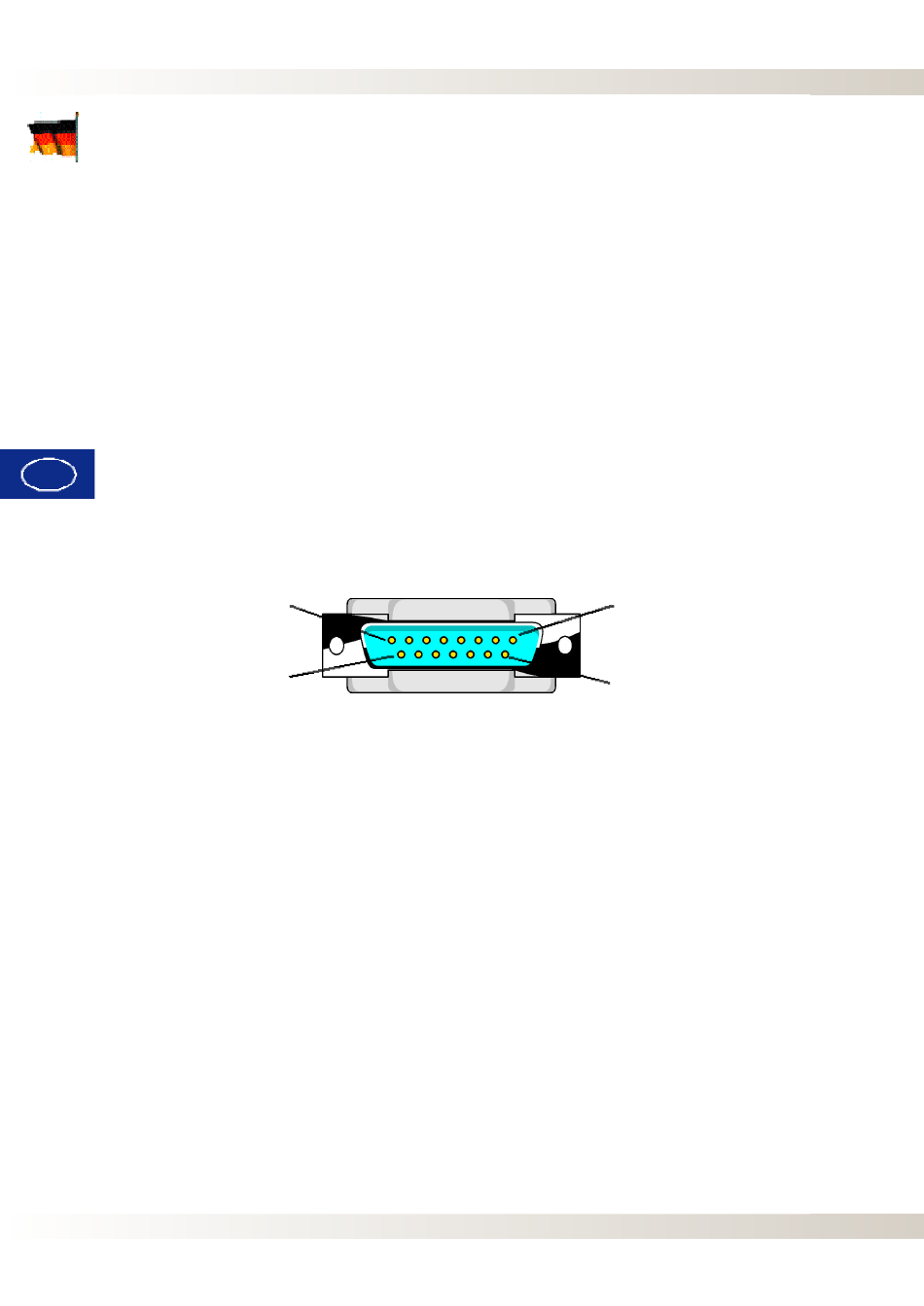

5.1 Standardschnittstelle COM DB15

D
Die 15-Pin-Buchse Sub-D enthält die Signale RS232(RxD und TxD), 4 Ausgangssignale und
1 Eingangssignal.
Die 4 Schnittstellensignale sind Ausgänge mit RS232-Spannungsniveau.
Die Schnittstelle COM DB15 ist galvanisch von Eingang und Ausgang isoliert.
- USV-Masse an Pin 5
Dieser Anschluss bedeutet 0V für das System und ist Bezugspunkt für alle Signale.
- RXD an Pin 2 und TXD an Pin 3
Gemäß der normalen Konfiguration einer RS 232-Schnittstelle. (1200 Baud, keine Parität,
8 Bits, 1 Stop).
- SHUTDOWN an PIN 4
Über diesen Eingang (Pin 4, Signal auf hohem Niveau +5V.. +12V während mindestens
2,5 Sek.) kann ein Computer ein USV-Shutdowns auslösen. Die USV-Anlage schaltet
sich unabhängig von diesem Signal ein, sobald sich das Netz (mehr als 2 Minuten) inner-
halb des festgelegten Toleranzbereichs befindet.
- BATTERY LOW an Pin 1
Dieses Signal wird aktiviert, wenn die Batterie nur noch ca. 2 Minuten Strom bei Nennlast
liefern kann. (Frühwarnung per Software einstellbar).
- NETZAUSFALL an Pin 11
Dieses Signal wird aktiviert, wenn die Netzspannung am USV-Eingang ausfällt bzw. den
festgesetzten Toleranzbereich verlässt.
- UNIT ON an Pin 13
Dieses Signal ist aktiv, solange die USV-Anlage den Ausgang mit Energie versorgt.
- BYPASS ON an Pin 6
Dieses Signal ist aktiv, solange die USV-Anlage im Betriebsmodus BYPASS läuft.
