5. Description des interfaces

L'ASI comporte une interface de communication COM DB15 et une baie pour loger des car-
tes de communications avancées. Ces interfaces rendent possibles le transfert de données
basées sur un protocole de communications série RS232, ainsi que l'échange de signaux
d'interface, en plus de ceux que l'on peut ajouter avec les cartes avancées.
Les interfaces peuvent être utilisées pour :
· La communication directe entre ASI et ordinateur (PC).
· La connexion de l'ASI à un système de réseau numérique avec contrôle central.
· Le transfert des états de fonctionnement pour systèmes de signalisation externes.
Le logiciel de monitorage et de contrôle, ainsi que son câble de communications corres-
pondant sont livrés avec l'équipement ASI.

5.1 Interface-standard COM DB15

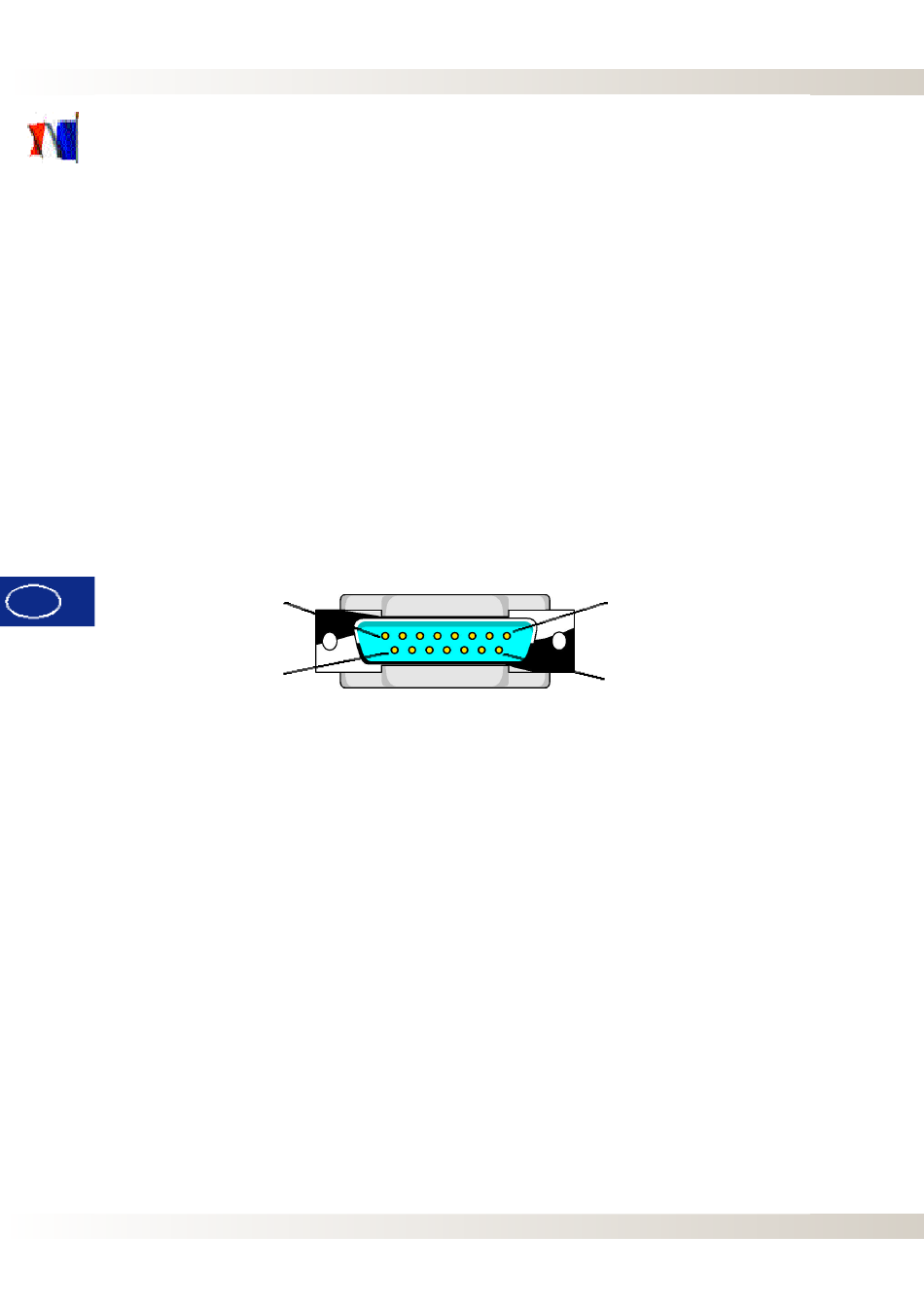

Le connecteur Sub-D femelle à 15 pins contient les signaux RS232 (RxD et TxD), 4 signaux
de sortie et 1 signal d'entrée.
Les 4 signaux d'interface sont des sorties avec des niveaux de tension RS232.
F
L'interface COM DB15 est isolée galvaniquement de l'entrée et de la sortie.
- Masse ASI sur Pin 5
Cette connexion représente 0V pour le système et constitue un point de référence pour
tous les signaux.
- RXD sur Pin 2 et TXD sur Pin 3
Conformément à la configuration normale d'une interface RS 232 (1200 bauds, pas de pari-
té, 8 bits, 1 stop).
- SHUTDOWN sur PIN 4
Cette entrée (Pin 4, signal à niveau élevé +5V. +12V pendant au moins 2,5 sec.) permet
à l'ordinateur de contrôler l'extinction de l'ASI. L'ASI s'allume indépendamment de ce sig-
nal au bout de 2 minutes au cas où le réseau se situerait dans les tolérances établies.
- BATTERY LOW sur Pin 1
Ce signal est activé quand la batterie ne peut alimenter la charge que pendant environ 2
minutes (Pré-alarme configurable par logiciel)
- DEFAUT RESEAU sur Pin 11
Ce signal est activé quand la tension du réseau à l'entrée de l'ASI disparaît ou quand la
tension du réseau abandonne les tolérances établies.
- UNIT ON sur Pin 13
Ce signal est activé quand l'ASI fournit de l'énergie à la sortie.
- BYPASS ON sur Pin 6
Ce signal est actif quand l'ASI est en mode fonctionnement en BYPASS
