Funciones de registro
7.2 Registrador de perturbaciones
7.2.2.2.1.1 Trigger por niveles (Mín/Máx)
Los trigger por niveles supervisan si el estado de las magnitudes de medida se mantienen den-
tro de los valores Mín/Máx. La activación de Trigger se efectúa, tan pronto las magnitudes de
medida sobrepasen el valor parametrizado máximo o mínimo respectivo. El trigger por niveles
puede ser parametrizado para todas las magnitudes analógicas y calculadas como también
para las componentes simétricas según las tablas 7-17 y 7-18. El trigger por niveles mínimos no
puede ser seleccionado para los sistemas de secuencia negativa u homopolar.
Histéresis
Si la magnitud de medida alcanza la amplitud del valor límite, entonces pueden producirse repe-
tidamente registros perturbográficos innecesarios ya con mínimas fluctuaciones. Para todas las
magnitudes de trigger por niveles con excepción de la frecuencia, es válida una histéresis que
abarca el 2 % del valor parametrizado del canal correspondiente. Para la frecuencia es válida
una histéresis del 0,2 % del valor nominal parametrizado.
Si la magnitud de trigger por niveles se parametriza menor que la histéresis correspondiente,
entonces ésta será puesta a 25 % del valor de trigger correspondiente. Después de sobrepa-
sarse un valor límite, la señal debe abandonar nuevamente el ámbito de la histéresis para poder
efectuar un trigger en caso de sobrepaso del valor límite (ver figura 7-17).
100 %
Trigger
Trigger Máx.
0 %

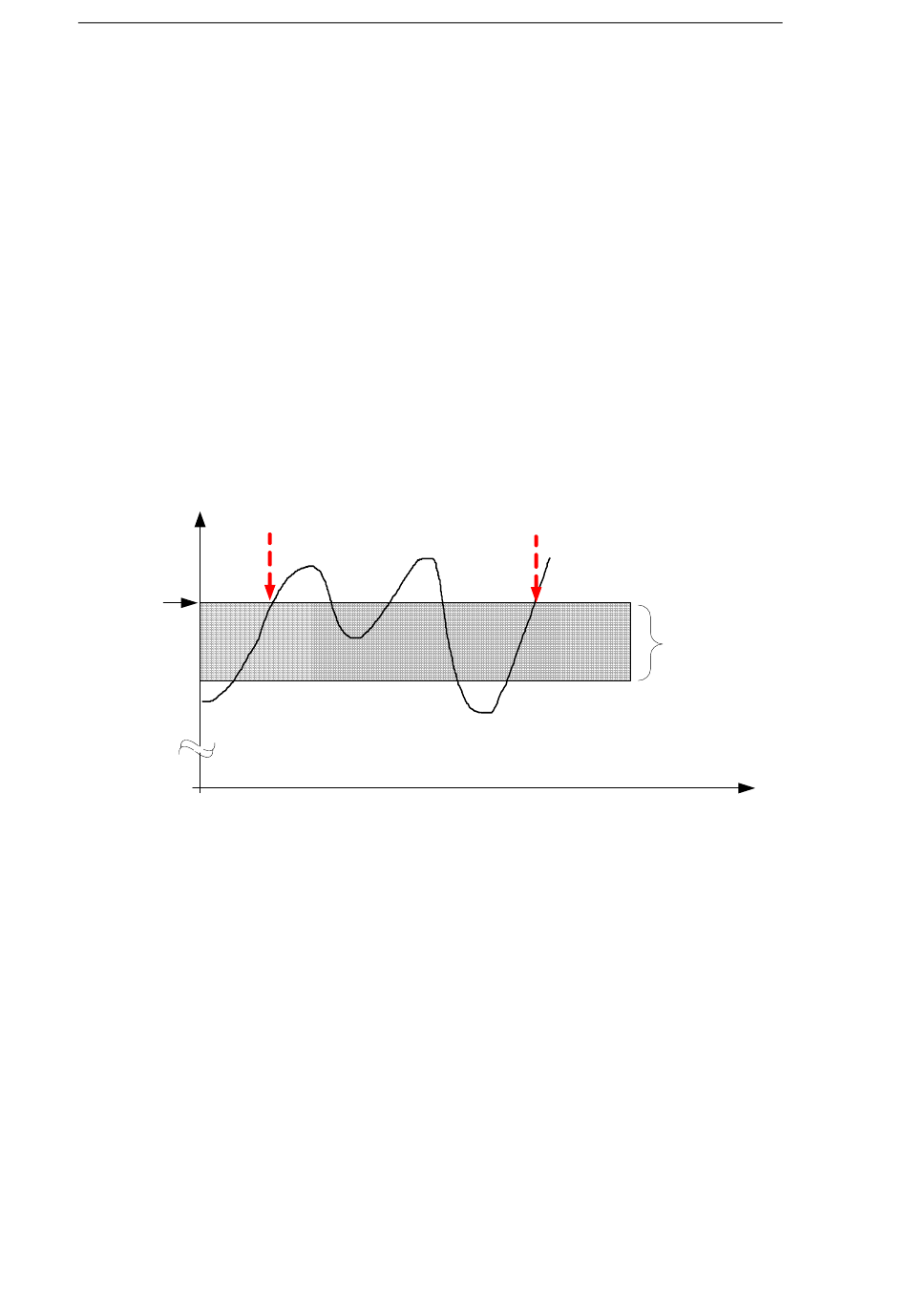

Figura 7-17 Efectividad de la histéresis del trigger de niveles máximos
86
Trigger
Registrador digital de perturbaciones, SIMEAS R-PMU, Manual
E50417-H1078-C360-A3, Fecha de edición 04.2009
Histéresis
t
