Visión general del equipo

4.8 Variantes de carcasa

4.8 Variantes de carcasa
Modelos constructivos
El SIMEAS R-PMU está disponible según su aplicación en dos diferentes modelos constructi-
vos.
Unidad central ZE 8/16 (carcasa de 10") con un puesto de inserción para DAUs, variante de
montaje empotrado o superficial
Unidad central ZE 32/64 (carcasa de 19") con cuatro puestos de inserción para DAUs,
variante de montaje empotrado o superficial
El puesto de inserción 1 está ocupado por la CPU y el último respectivamente por la fuente de
alimentación. Los demás puestos de inserción pueden ser equipados con los diferentes módu-
los de detección de datos (DAUs).
Los módulos se introducen verticalmente en el bastidor y pueden ser reemplazados por el lado
anterior. Los bornes de conexión se encuentran en la parte posterior de la carcasa.

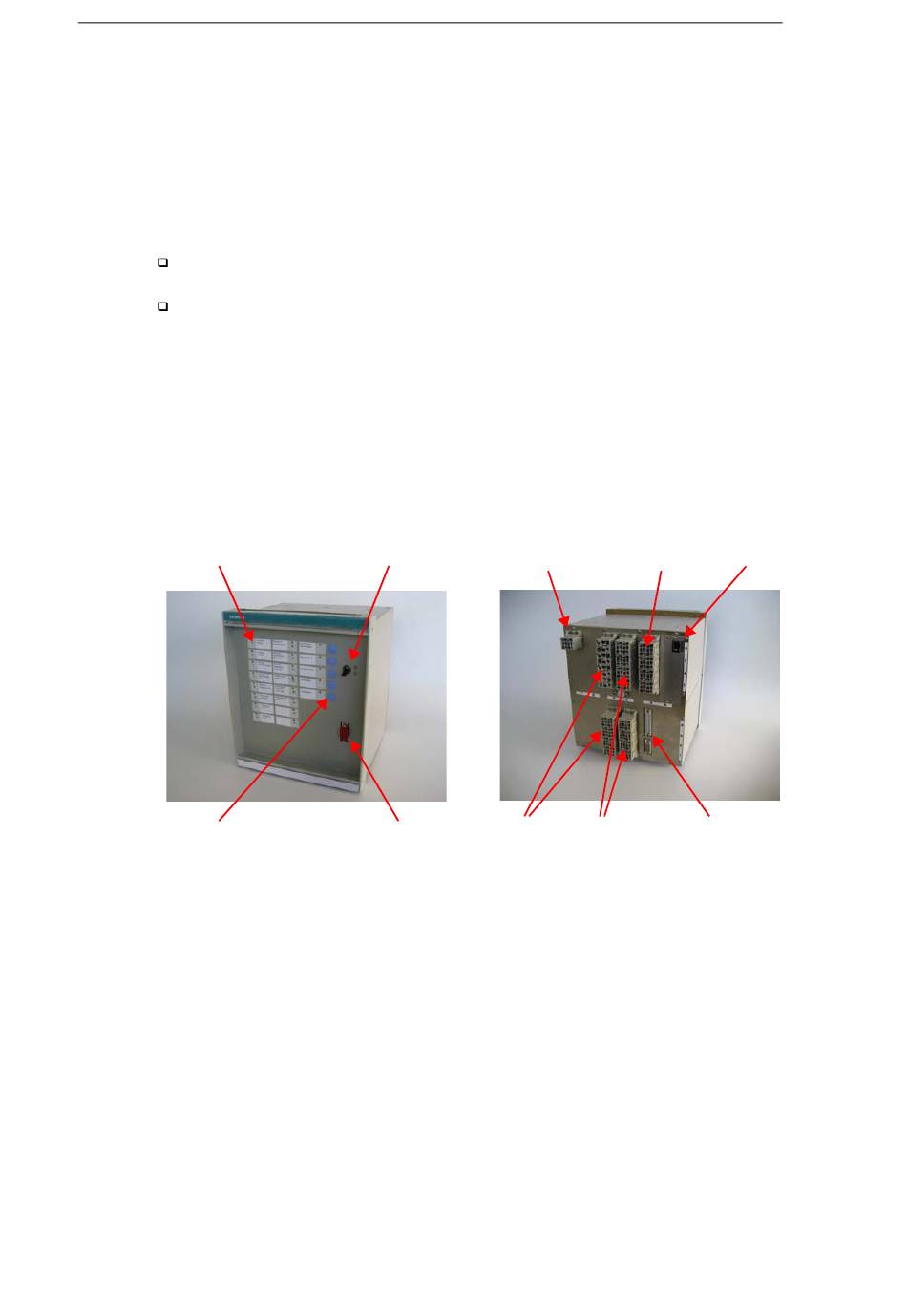

Vista general
Como ejemplo se muestra el lado anterior y posterior de un ZE 8/16 con un VCDAU.
Señalización de los estados de
funcionamiento (LEDs)
Pulsador para Trigger manual,
funcionamiento de prueba,
funcionamiento de bloqueo, etc.
Figura 4-5 SIMEAS R-PMU en la ZE 8/16: Vista frontal y vista posterior (versión para empotrar)
32
Interruptor Conexión de la
on/off tensión auxiliar
Canales de medida
Interface frontal
analógicos
(COM S)
Registrador digital de perturbaciones, SIMEAS R-PMU, Manual
E50417-H1078-C360-A3, Fecha de edición 04.2009
Entradas y Interface
salidas de aviso LAN
Canales de Interface para
medida impresora (LPT 1) y
binarios módem externo (COM 1)
