Vista general de las funciones
18.1 Módulos del SIMEAS R-PMU
18.1 Módulos del SIMEAS R-PMU
Cooperación entre los módulos

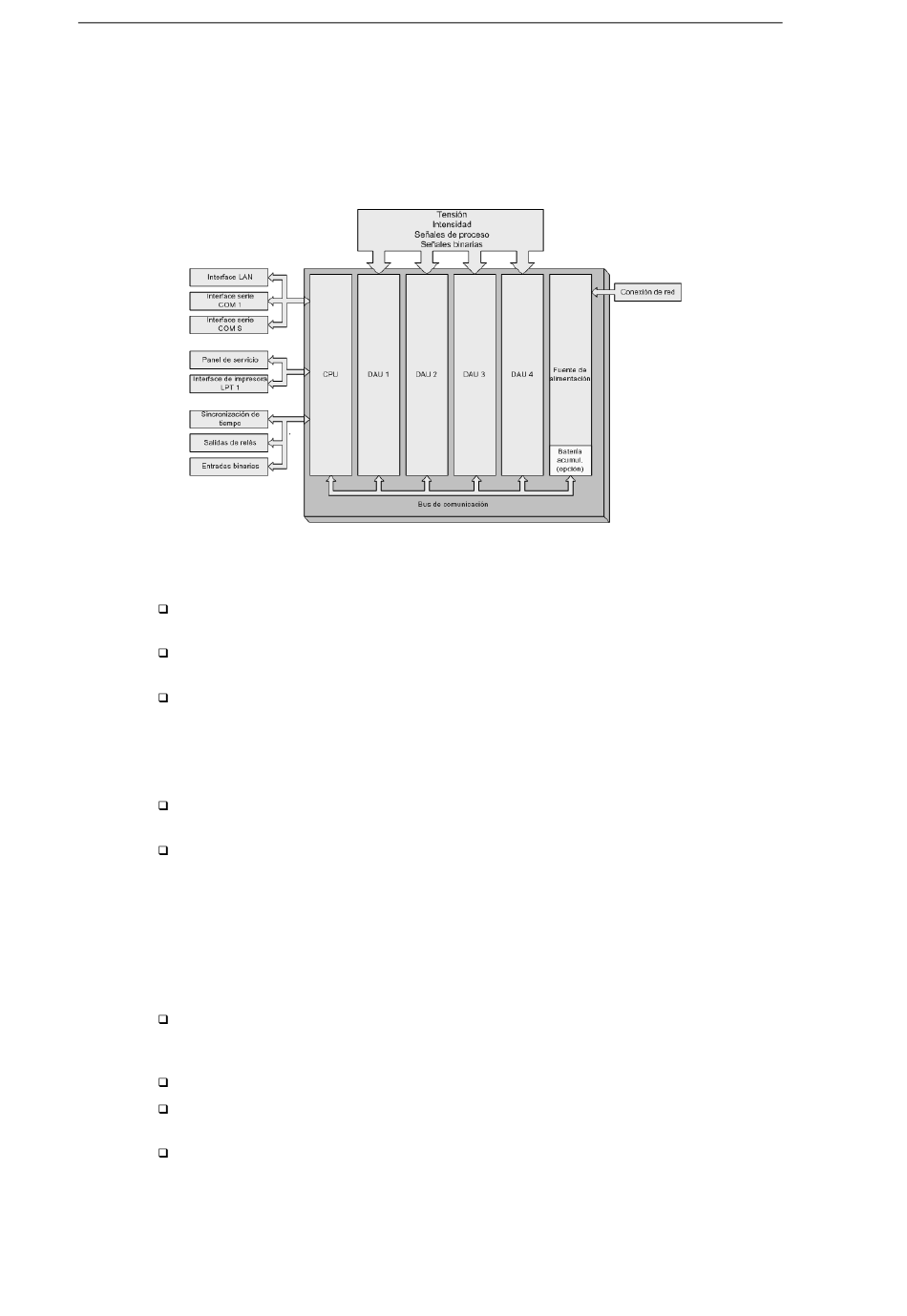

Figura 18-1 Arquitectura del equipo, comunicación interna / externa y alimentación de tensión
Funciones de los módulos
CPU: Control de los procesos internos del equipo, de la comunicación con unidades
externas y de la elaboración de datos
DAUs: Detección y evaluación de los valores de medida para las magnitudes de las líneas
conectadas a los DAUs
Fuente de alimentación de red y batería acumuladora (opción): Alimentación de la tensión
auxiliar, distribución en el SIMEAS R-PMU y opción de alimentación de intensidad sin
interrupciones
Interfaces de comunicación externos
LAN (en la parte posterior del equipo): Conexión al sistema de red (LAN) para la transmisión
de datos entre el SIMEAS R-PMU y el PC de evaluación, DAKON o PDC
COM 1 (en la parte posterior del equipo): Interface serie para la transmisión de parámetros
y datos de medida entre el SIMEAS R-PMU y el PC de evaluación, DAKON o PDC
−
por acoplamiento directo
− por módem analógico externo / Módem ISDN
− mediante convertidor de fibra óptica y acoplador estrella en conexión a diversos equipos
(no es posible una conexión al PDC)
− por comunicación X.25 (no es posible una conexión al PDC)
COM S (en la parte frontal del equipo): Interface serie de servicio para la parametrización
como también para la transmisión de datos de medida desde el SIMEAS R-PMU al PC de
evaluación o DAKON
LPT 1 (en la parte posterior del equipo): Interface de impresora paralelo
7B1(+), 7B2(-) (en la parte posterior del equipo): Conexión del indicador de tiempo GPS para
la sincronización
Salidas binarias y de relé (en la parte posterior del equipo)
