Modo Derivación: Relé (Diversion:Relay)
Cuando las fuentes CC externas (Eolico, hidro) están conectadas directamente a un banco
de baterías, cualquier exceso de energía se debe enviar a una carga de desvío, como un elemento
calefactor, con un relé de estado sólido o un relé mecánico.
En el Derivación: Relé (Diversion:Relay), el usuario programa los puntos de ajuste (desde -5,0 voltios
hasta 5,0 voltios con respecto a los voltajes de compensación, de flotación y de absorción) para
activar el Control Auxiliar (AUX Mode). El Control Auxiliar (AUX Mode) Derivación:Relé (Diversion:Relay)
se puede activar (En) cuando el voltaje de la batería haya ascendido por encima de uno de estos
puntos de ajuste en una cantidad concreta de tiempo o inactivarse (Apag) cuando descienda por
debajo de estos mismos puntos.
 Si utiliza un relé mecánico, siga las intrucciones en Figura 21 y Figura 22.
 Si utiliza un relé de estado sólido, siga las intrucciones en Figura 23 y Figura 24.
Para ver un esquema de cableado que ilustre cómo conectar esta función, consulte Figura 25.
Modo Derivación: Relé (Diversion: Relay)
Menú Principal
Carga Aux
Ilum
EQ
Misc Avanzado
á
Historia
M
ximos
SALIR
ENTRA
Aux
Carga
Ilum
EQ
Misc Avanzado
á
Historia
M
ximos
SALIR
ENTRA
Pantalla Control Auxiliar
(AUX MODE)
Control Auxiliar
Derivaci
ó
n:rel
AUX: Apag
SALIR PROX
SEL
END (ON) activa la función.
APAG (OFF) desactiva la función.
AUTO (Auto) activa o desactiva la función
de acuerdo con los puntos de ajuste de esa
función concreta.

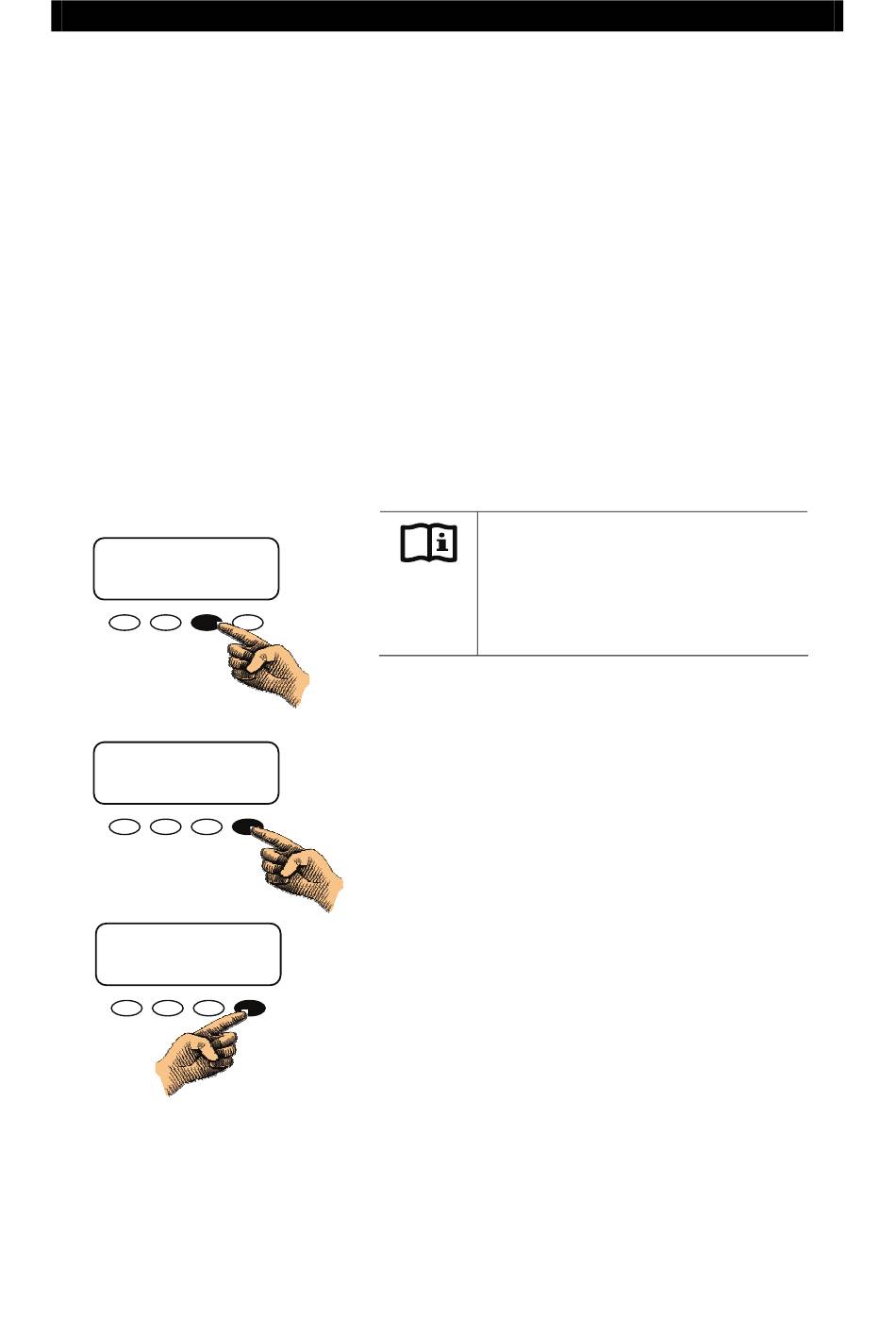

Figura 21
Establecimiento del modo Derivación:relé (Diversion:Relay) (Parte 1)
900-0009-02-00 Rev. A
Siga los pasos que se indican a continuación para
establecer el modo Derivación: Relé
(Diversion:Relay):
1. En el Menú Principal, pulse la tecla de función
<> o <> para colocar "" a la izquierda de
la función AUX.
2. Pulse la tecla de función <ENTRA> (GO) para abrir la
pantalla Control Auxiliar ( AUX Setup ). El símbolo 
indica que el modo es compatible con la polaridad.
3. Pulse la tecla de función <PROX> (NEXT) hasta que
aparezca el modo Derivación:relé (Diversion:Relay) en
é
la pantalla Control Auxiliar (AUX Mode).
APAG
MODO
4. Pulse la tecla de función <MODO> (MODE) para
desplazarse por los puntos de ajuste ON (END), OFF
(APAG) o AUTO (AUTO).
5. Pulse <SEL> (SET) para cambiar el punto de ajuste
que activará o desactivará el modo <VOLT> (VOLT) y
el modo <TIEMPO> (TIME).
Funcionamiento
IMPORTANTE:
Si utiliza sistemas de generador de hidró
o eólico, mantenga el voltaje de desvío del
regulador de carga ligeramente por encima de
sus ajustes de voltaje de absorción y flotación
para conseguir un funcionamiento eficiente.
Continúa en la página siguiente.
41
