Modo Limite de FV (PV Trigger)

Menú Principal
Carga Aux
Ilum
EQ Misc Avanzado
á
Historia M ximos
 
SALIR ENTRA
Aux
Carga Ilum
EQ Misc Avanzado
Historia Máximos
SALIR  
ENTRA
Pantalla Limite de FV
(PV Trigger)
Control Auxiliar 
Limite de PV
AUX: Apag APAG
SALIR PROX SEL MODO
END (ON) activa la función.
APAG (OFF) desactiva la
función.
AUTO (Auto) activa o
desactiva la función
de acuerdo con los puntos de
ajuste de esa función concreta.
SEGUNDOS de ESPERA
SALIR -

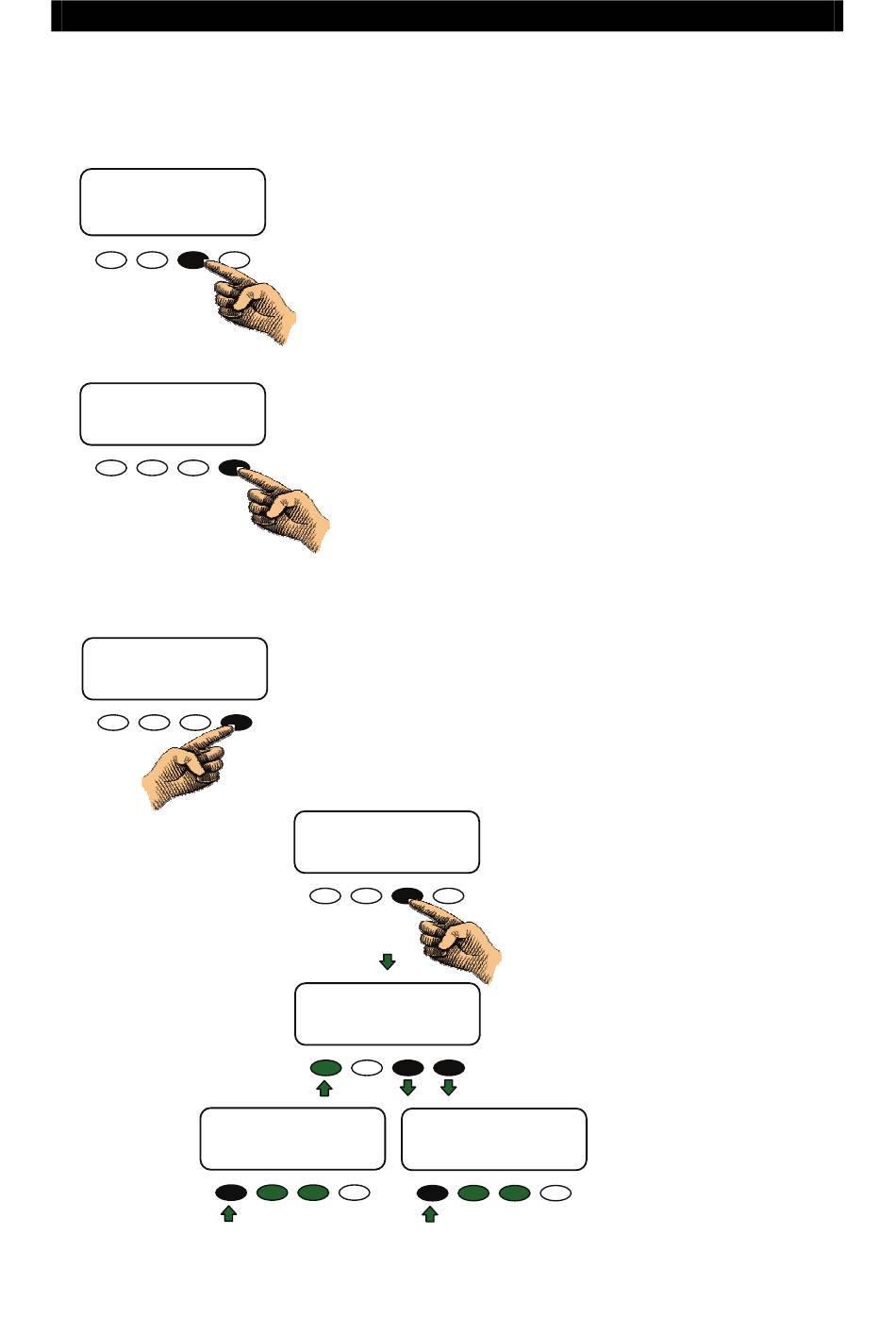

Figura 17 Establecimiento del modo Limite de FV (PV Trigger)
900-0009-02-00 Rev. A
Cuando la entrada FV supera el punto de ajuste del voltaje
establecido por el usuario, el Modo Limite de FV (PV Trigger)
(Activador fotovoltaico del modo auxiliar) se activa en el modo
Auto. Permanecerá activo hasta que el voltaje descienda por debajo
del punto de ajuste del voltaje (VOLT) en la cantidad de tiempo
establecido como el punto de ajuste del tiempo (TIME).
Para establecer el modo Limite de FV (PV Trigger) (Activador
fotovoltaico):
1. En el Menú Principal, pulse la tecla de función <> o <>
para colocar "" a la izquierda de la función AUX.
2. Pulse la tecla de función <ENTRA> (GO) para abrir la pantalla
Control Auxiliar ( AUX Mode ). El símbolo  indica que el modo
es compatible con la polaridad.
3. Pulse la tecla de función <PROX> (NEXT) hasta que aparecezca
el modo Limite de FV (PV Trigger ) en la pantalla Control Auxiliar
( AUX Mode ).
4. Pulse la tecla de función <MODO> (MODE) para desplazarse
por los puntos de ajuste END ( ON ), APAG ( OFF ) o AUTO (AUTO).
5. Pulse <SEL> (SET) para cambiar el punto de ajuste que activará
o desactivará el modo <VOLT> (VOLTAJE) y el modo
<TIEMPO> (TIME).
6. Pulse la tecla de función <-> o <+> para aumentar o disminuir
los valores.
7. Pulse <SALIR> (EXIT) para volver a la pantalla Estado.
Pantalla Límite de FV
(PV Trigger)
Control Auxiliar 
Limite de PV
AUX: Apag APAG
SALIR PROX SEL MODO
Control Auxiliar
Limite de PV
SALIR TIEMPO VOLT
VOLTAJE DE MAXIMO
01.1
+ SALIR -
<VOLT> (VOLT) le dirige a la pantalla Punto de
Ajuste del Voltaje (Voltage Set Point).
<TIEMPO> (TIME) le dirige a la pantalla Punto de
ajuste del tiempo (Time Set Point).
<SALIR> (EXIT) le devuelve a la pantalla principal
de Ventilador (Vent Fan).
<-> aumenta el valor.
> 140
<+> disminuye el valor.
+
<SALIR> (BACK) le devuelve a la
pantalla anterior de Limite de FV
(PV Trigger).
Funcionamiento
