Montaje del regulador de carga

IMPORTANTE:
El regulador FLEXmax se debe instalar en posición vertical y alejado de la luz
solar directa.
Orificios para
tornillos de
rosca chapa
de 10 x 3/8".
Caja de CC
Unión
roscada
Contratuerca

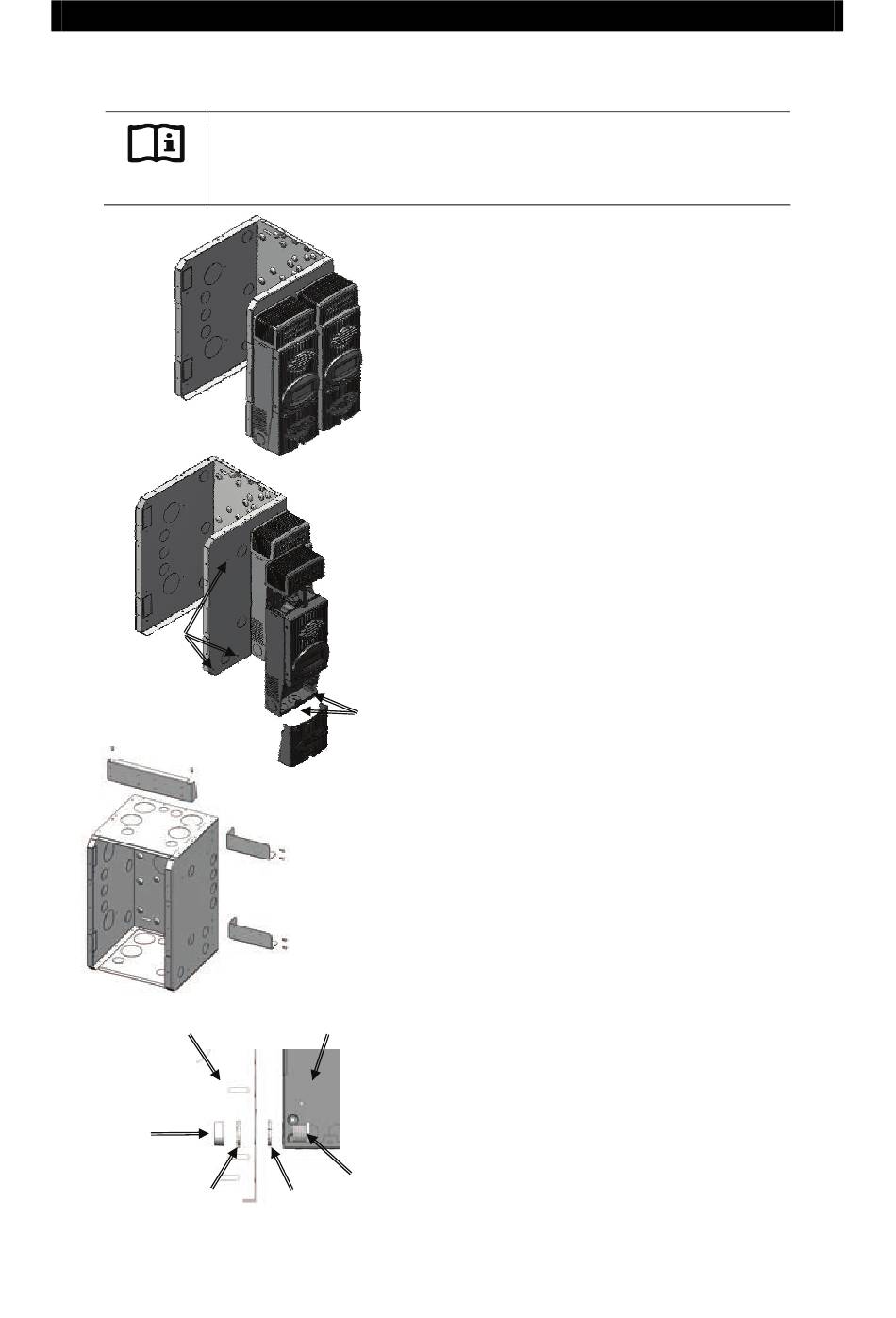

Figura 2 Montaje del regulador de carga
16
Inserte los
tornillos en
los orificios
inferiores
dentro del
regulador
de carga.
Para montar el
regulador FLEXmax
en las palomillas de
regulación de carga,
consulte la hoja
de instrucciones
separada para
estas palomillas.
Regulador de carga
Manguito
Contratuerca
El regulador FLEXmax se ha diseñado
para conectarse directamente a las cajas
FLEXware 500 CC y FLEXware 1.000 CC
de OutBack (la imagen muestra la caja
FLEXware 500) o a sus propias palomillas
de regulación de carga (FW-CCB,
FW-CCB2 y FW-CCB2T).
Montaje directo en una caja
FLEXware CC:
1. Retire la cubierta del ventilador y
la cubierta inferior del regulador
FLEXmax.
2. Inserte un tornillo de rosca chapa de
10 X 3/8" en el orificio superior del
lateral de la caja de CC. Servirá como
tornillo colgante para el ojo de la
cerradura en la parte superior central
del regulador FLEXmax.
3. Cuelgue el regulador FLEXmax del
tornillo superior y alinee los dos
orificios para tornillos de su parte
inferior con los de la caja.
4. Inserte un tornillo de rosca chapa de
10 x 3/8" en cada orificio y apriételos
contra la caja (las cajas de CC incluyen
tornillos).
5. No vuelva a colocar la cubierta hasta
completar el cableado.
El conjunto de unión roscada del
conducto forma un paso sellado entre
el regulador FLEXmax y la caja.
Montaje en contrachapado
Utilice tornillos para madera de 1-5/8"
para fijar el regulador FLEXmax en los
orificios ranurados superiores y los otros
tornillos interiores que sean necesarios,
asegurándose de que la unidad esté recta
y nivelada.
Instalación
