PORTERO Y VIDEOPORTERO GB2 - PLACA CODIFICADA

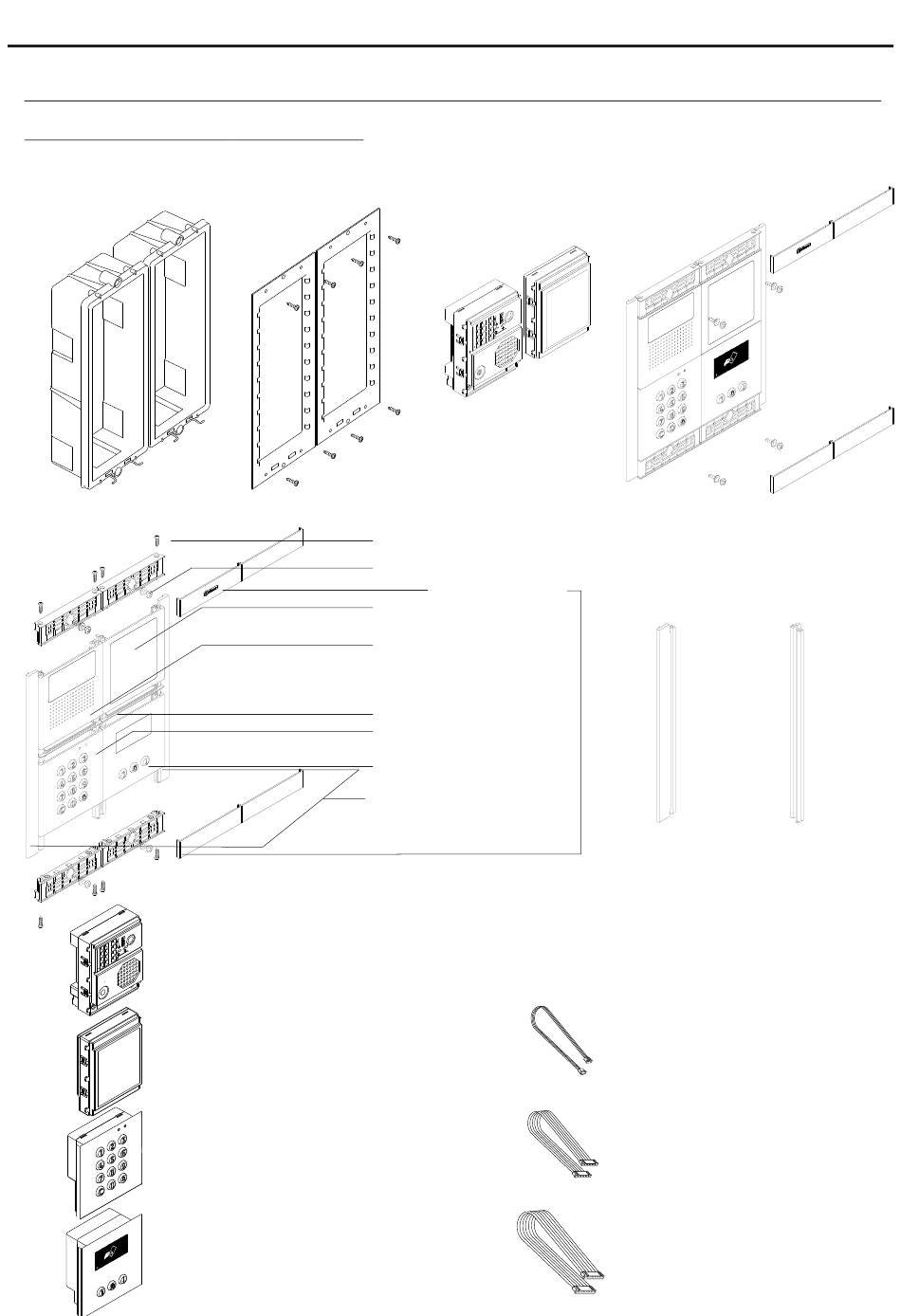

DESCRIPCIÓN DE LA PLACA
Descripción de la placa
Detalle general de las partes, para el montaje de la placa.
Cajas de empotrar
Descripción de la placa.
Nexa modular :
Módulos bastidor
Varilla UNE Placa: Permite la unión de 2 placas,
*
Módulos de sonido
EL63 GB2A 2/ , equipo de videoportero con telecámara a color, instalación 2 hilos.
, equipo de portero, instalación 2 hilos.
EL642/GB2A
Módulo pantalla TFT
EL3422/GB2
Módulo control acceso teclado
N3301/GB2
Módulo control acceso RFID
N3401/GB2
Módulos
Electrónicos
Tornillos fijación cabezales (x8)
Tornillos fijación caja de empotrar (x4)
Cabezales: 60xx
Módulo informativo:
N3002/AL.
Módulo rejilla:
N1000/AL
N1110/AL 1P.
N2220/AL 2P.
Separador módulo Nexa (x2)
Módulo C. Acceso teclado:
N3301/GB2
Módulo C. Acceso RFID:
N3401/GB2
Perfil lateral (x2)
Placa alum nio i
Perfil lateral Varilla UNE Placa
*
Latiguillo de enlace 3 hilos.
Para la conexión del
módulo EL632/GB2A con
el módulo EL3002HGB2.
Latiguillo de enlace 5 hilos.
Para la conexión del
módulo EL632/GB2A con
el módulo N3401/GB2
Latiguillo de enlace 12 hilos.
Para la conexión del
módulo EL632/GB2A con
el módulo N3422/GB2 y
con el módulo N3301/GB2
4
