PORTERO Y VIDEOPORTERO GB2 - PLACA CODIFICADA
INSTALACIÓN DE LA PLACA

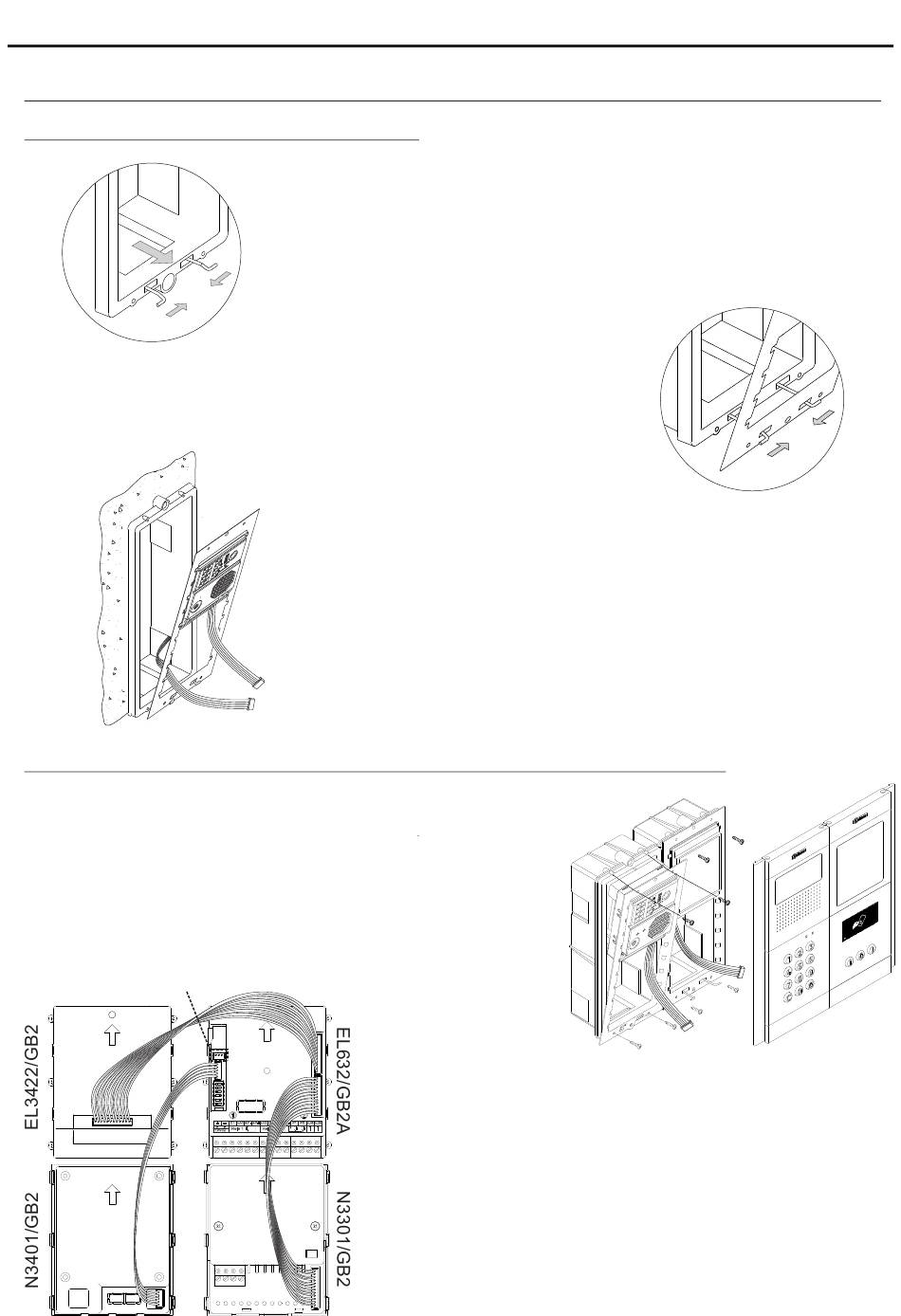

Sujeción del bastidor en la caja de empotrar:
Para sujetar el bastidor en la caja de empotrar, introducir el
muelle bisagra en los alojamientos dispuestos a tal efecto
en el bastidor, tal y como muestra el dibujo.
Conexi onado entre el módulo de sonido, el módulo TFT y de control de acceso
Una vez terminados los trabajos de cableado, configuración
y ajustes finales, fijar el bastidor en la caja de empotrar
mediante los tornillos suministrados. A continuación sitúe
los módulos de control de acceso en el bastidor para realizar
la conexión de los latiguillos de enlace entre el módulo de
sonido, los módulos de control de acceso y TFT tal y como
se indica en el siguiente apartado.
Conector para
EL3002H/GB2 (página 39)
Inserte el muelle bisagra que se adjunta con el producto en la
caja de empotrar, tal y como muestra el dibujo.
El bastidor puede ahora abatirse horizontalmente facilitando de
de esta manera realizar tanto el conexionado como ajustes
en el módulo de sonido, módulo TFT y módulos de control de acceso.
Realice el conexionado entre el módulo de sonido y los diferentes
módulos tal y como se muestra en el siguiente apartado.
Inserte el latiguillo de enlace que se adjunta con el producto EL3422/GB2,
en el conector de 12 contactos situado en la parte superior derecha del
módulo de sonido y el otro extremo del latiguillo en el conector situado
en la parte central del módulo EL3422/GB2. De la misma forma conecte
_ mediante el latiguillo de enlace que se adjunta con el producto
+ C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relé 1 Relé 2
12Vdc
N3401/GB2, en el conector de 5 contactos situado en la parte central
izquierda del módulo de sonido y el otro extremo del latiguillo en el
conector situado en la parte inferior derecha del módulo
N3401/GB2.Igualmente conecte mediante el latiguillo de enlace que se
adjunta con el producto N3301/GB2, en el conector de 12 contactos
situado en la parte inferior derecha del módulo de sonido y el otro
extremo del latiguillo en el conector situado en la parte inferior derecha
del módulo N3301/GB2.
15
:
