golmar GB2 Nexa Guía Rápida

KIT VIDEOPORTERO GB2 NEXA MODULAR - CHALET
Kit de una vivienda (Kit N5110 VESTA7) y abrepuertas de continua Golmar.
VIVIENDA 1
VESTA7
CÓDIGO 0
*
Distancias y Secciones:
VESTA7
B
Cable manguera A B C
2
Trenzado 2x0.75mm 60m 60m 10m
2
( ) 3 Trenzado 2x1mm 80m 80m 15m
FA- GB /A 2
( ) 3 Distancias con cable Golmar RAP-2150
2
(trenzado 2x1mm ).
A
Configurar final de línea en el último monitor.
*
Dip 6 a On.
C
( ) 2
Abrepuertas
máx. 12 Vcc/270mA.
Kit de dos viviendas (Kit N5220 VESTA7) y abrepuertas de continua Golmar.
VIVIENDA 2
VESTA7
CÓDIGO 16
1 ( ) 1 ( )
*
Distancias y Secciones:
BUS
VESTA7
Cable manguera A B C
VESTA7
B 2
Trenzado 2x0.75mm 60m 60m 10m
( ) 3 2
Trenzado 2x1mm 80m 80m 15m
( ) 3 Distancias con cable Golmar RAP-2150
2
(trenzado 2x1mm ).
FA- GB /A 2
Configurar final de línea en el último monitor.
*
Dip 6 a On.
A
C
( ) 2
Abrepuertas
máx. 12 Vcc/270mA.
1 ( )
Configure los microinterruptores tal como se muestra en el esquema de instalación para 2 viviendas.
( )
2 Para abrepuertas de alterna o un 2º abrepuertas ver manual de usuario "TKIT632A VESTA7 (cód. 50122080)".
https://doc.golmar.es/search/manual/50122080
Red
100~240Vac
N L L
CN
FA- GB /A 2
BUS (M) BUS(PL)
BUS

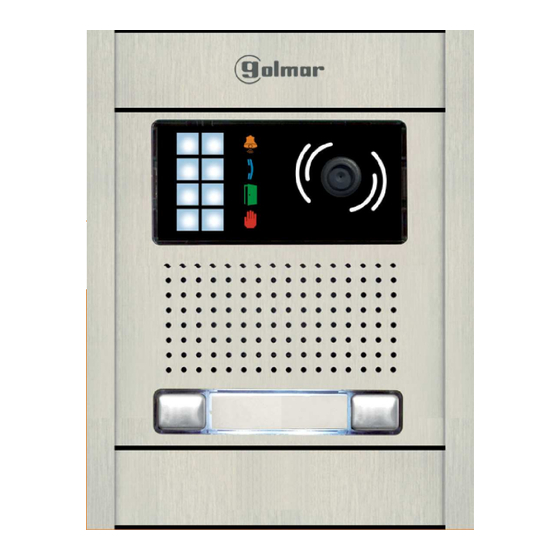

Placa de acceso
SW1
ON
1 2 3 4 5 6
_
+ C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relé 1 Relé 2
12Vdc
( ) 2
AP
VIVIENDA 1
Red
100~240Vac
N L L
VESTA7
CÓDIGO 0
CN
FA- GB /A 2
BUS (M) BUS(PL)
BUS
Placa de acceso
SW1
ON
1 2 3 4 5 6
_
+ C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relé 1 Relé 2
12Vdc
( ) 2
AP
4
Kit Videoportero GB2 Nexa Modular
Instalación 2 hilos sin polarizar
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
