TELETOWER TTA02 Manual De Instrucciones página 51

Agarre la plataforma por los lados y colóquela
3.
en el TRAVESAÑO 3 en los bastidores
izquierdo y derecho asegurándose de que los
soportes queden encima del travesaño y
penetren en las guías de los soportes del
travesaño.

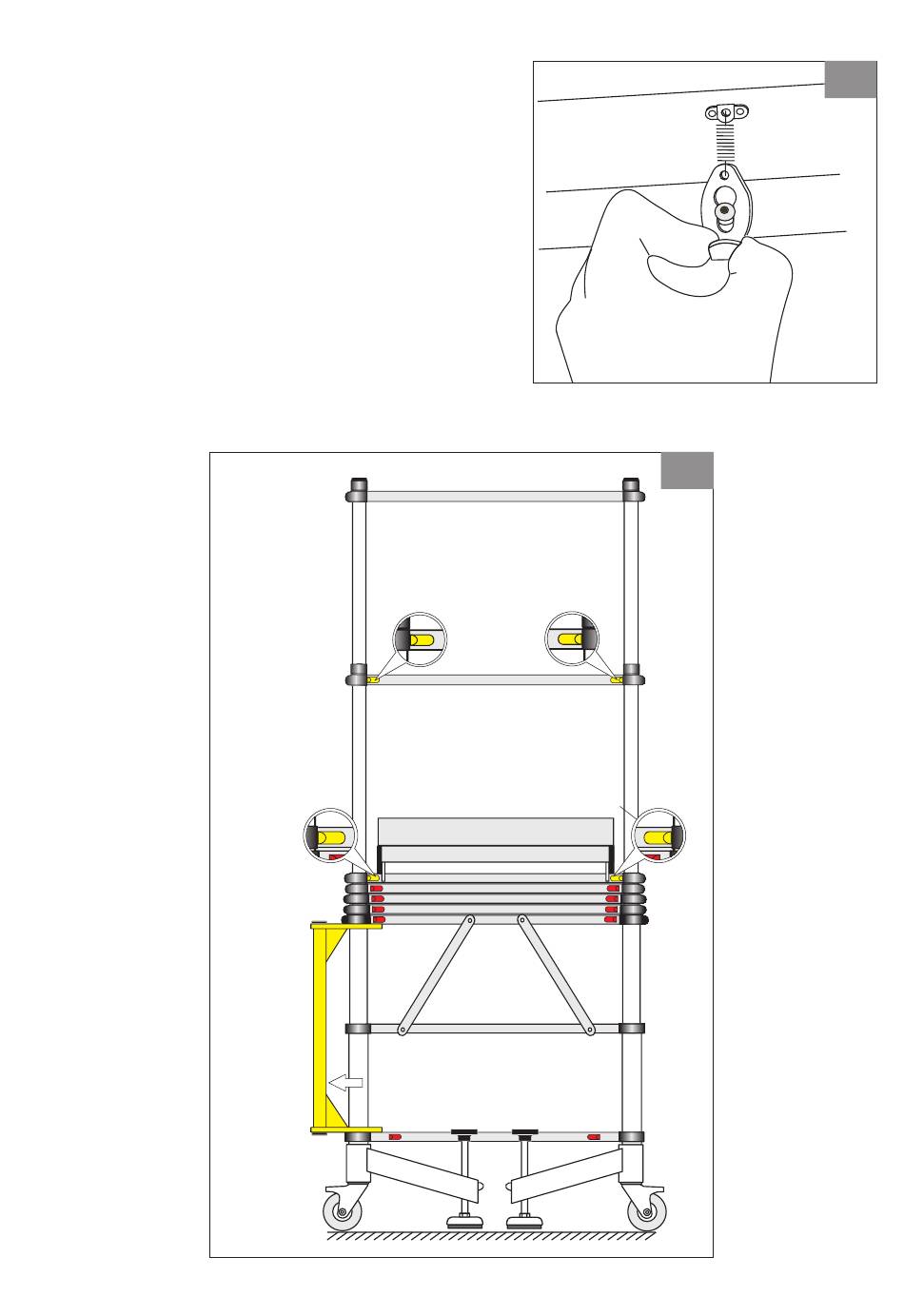

La plataforma tiene dos trinquetes de
4.
seguridad por muelle situados en cada uno de
los extremos de la cara inferior que cuando se
cierran aseguran la plataforma en el
TRAVESAÑO 3, véase la Figura 2.4. Tire de la
lengüeta por encima del pasador de bloqueo
en cada TRAVESAÑO 3.
El nivel de la plataforma es de 1 metro, véase la Figura 2.5.
5.
TRAVESAÑO 1
PASAMANOS
BLOQUEADO
TRAVESAÑO 2
BARANDILLA
DE RODILLA
BLOQUEADA
TRAVESAÑO 3
TRAVESAÑO 4
TRAVESAÑO 5
TRAVESAÑO 6
TRAVESAÑO 7
TRAVESAÑO 8
COMPUERTA
DE BLOQUEO
TRAVESAÑO 9
PLATAFORMA
PASAMANOS
PASAMANOS
BLOQUEADO
BARANDILLA
DE RODILLA
BARANDILLA
DE RODILLA
BLOQUEADA
TOE BOARD
PLATAFORMA
Español
2.4
CERROJO DE
PLATAFORMA
TRAVESAÑO 3
2.5
