Manual de la QIDI i-fast

Ajuste de la fuente de alimentación

DETENER: LEER PRIMERO

Hemos cambiado al voltaje correcto si se encuentra en los siguientes países o regiones:

1. EE. UU./Canadá/Japón 115 V


2. Europa 230 V

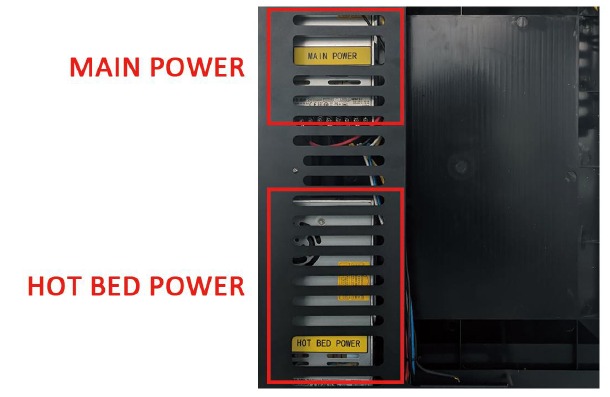

Hay dos fuentes de alimentación en la parte inferior de la máquina. Ajuste ambas fuentes de alimentación.

Si se encuentra en otros países, observe el voltaje y decida si necesita cambiarlo o no. Póngase en contacto con nuestro servicio de asistencia técnica si tiene alguna pregunta.
Si no se ajusta correctamente la fuente de alimentación, se dañará la electrónica de la impresora 3D.

Asistencia al cliente:
Si tiene algún problema con la impresora, ¡no dude en ponerse en contacto con nosotros!
Le responderemos en un plazo de 12 horas.
De lo contrario, nuestra empresa le ofrecerá 2 boquillas y 2 pegatinas azules para la plataforma de forma gratuita como compensación.

Contacto:
Correo electrónico: Afast@qd3dprinter.com
Bfast@qd3dprinter.com
ID de Skype: afast@qd3dprinter.com
Si tiene alguna sugerencia o queja, póngase en contacto con esta dirección de correo electrónico:
CEO:Diqiang Xue (Respuesta en 24 horas).
Correo electrónico: 616038502@qq.com
Debido a la diferencia horaria, si no podemos responder a tiempo, ¡por favor, comprenda!

Contenido del kit

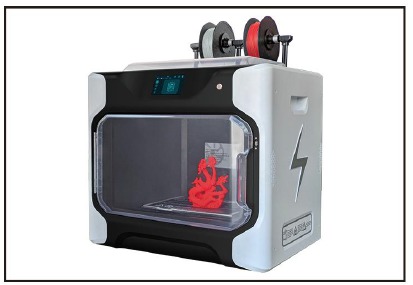

Impresora 3Dxl	Cubierta acrílica xl

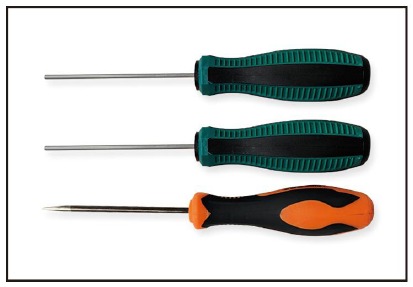

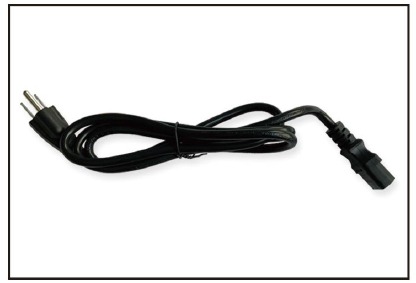

Cable de alimentaciónxl	Destornilladorx3

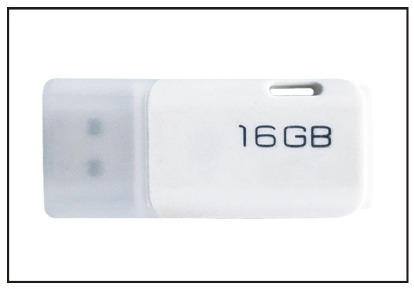

Guía del usuarioxl	Unidad de lápiz USB xl

(Lea la guía antes de empezar a usar la impresora 3D).

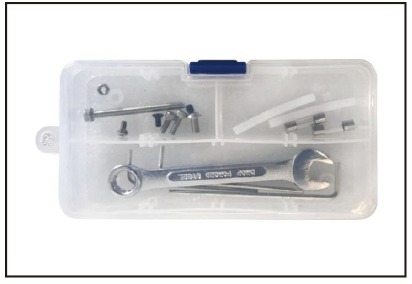

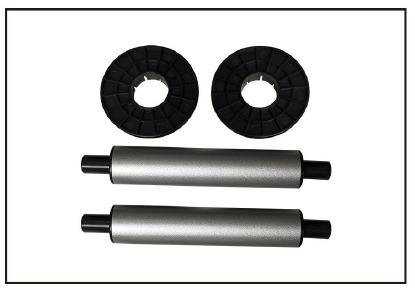

Soporte de filamento y junta	Caja de piezas de repuesto xl

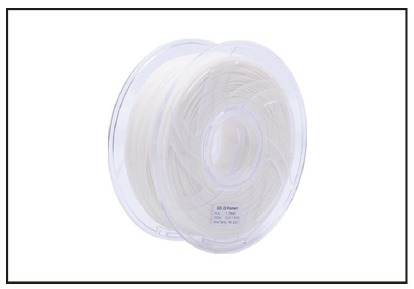

Filamento xl	Papel de nivelación xl

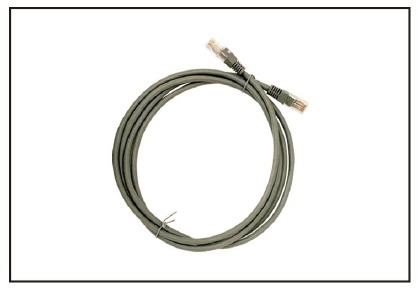

Cable Lan xl

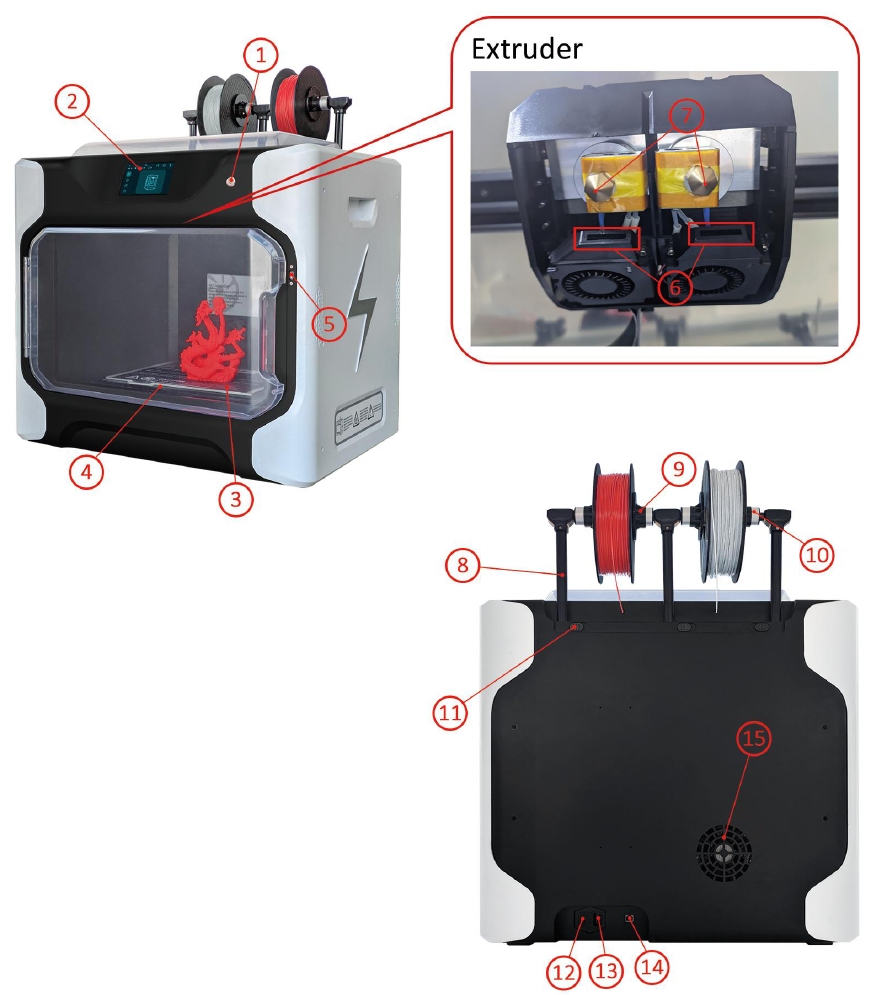

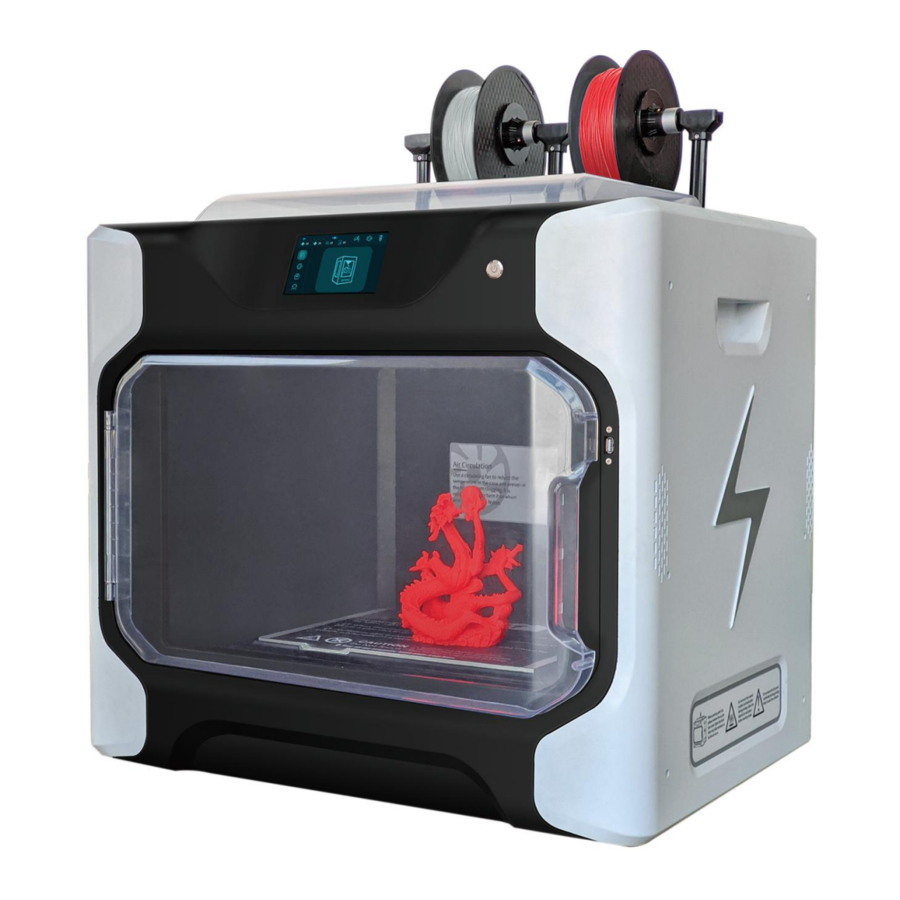

Conozca su impresora 3D

1. Interruptor
2. Pantalla
3. Adhesivo magnético para la cama
4. Plataforma de construcción
5. Puerto USB
6. Salida de aire (2)
7. Boquilla (2)
8. Barra de tiro
9. Rueda de filamento
10. Soporte del filamento
11. Bloqueo de la barra de tiro
12. Interruptor de alimentación
13. Puerto del cable de alimentación

14. Puerto de red
15. Filtro de aire

Desembalaje

1. Coloque la caja en el suelo con una superficie plana y limpia. Abra la caja.

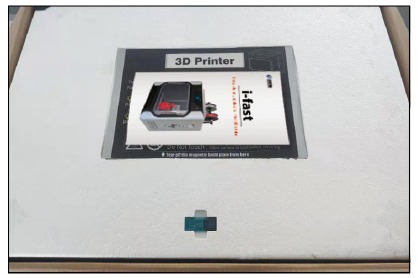

2. Saque la espuma y los accesorios.

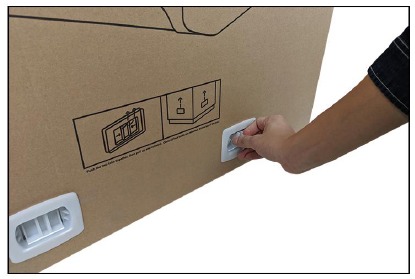

3. Abra y retire los bloqueos en cuatro direcciones.

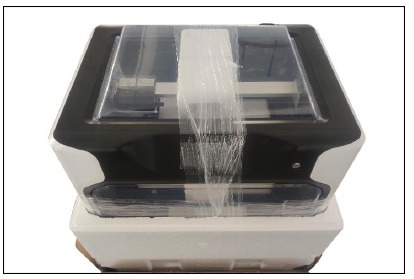

4. Saque la impresora.

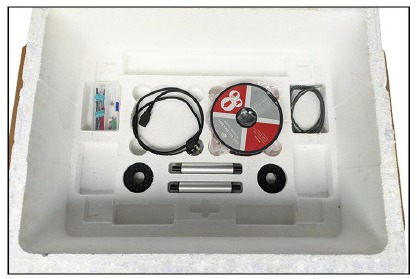

5. Saque las piezas.

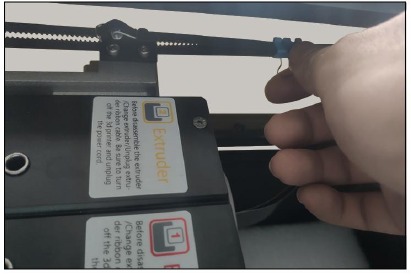

6. Retire la abrazadera de la correa del eje Y izquierdo.

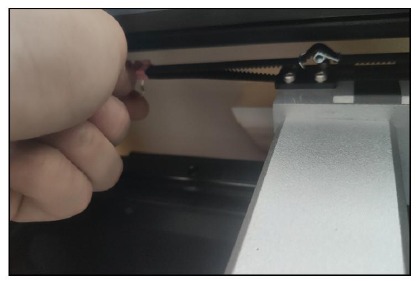

7. Retire la abrazadera de la correa del eje Y derecho.

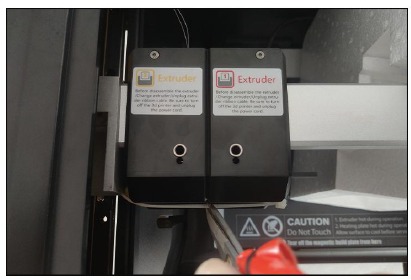

8. Corte la brida de fijación del extrusor.


9. Abra la puerta y retire el bloque de algodón.

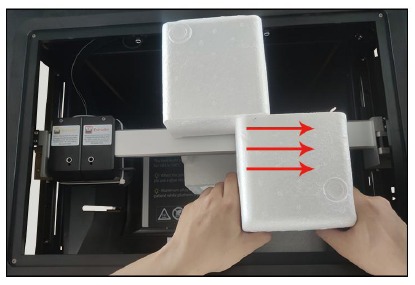

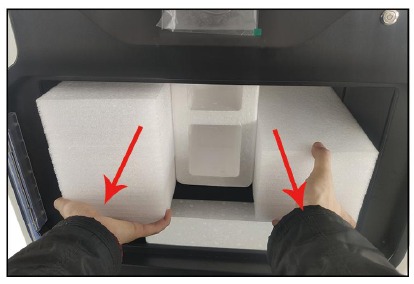

10. Saque la espuma en la dirección de las flechas.

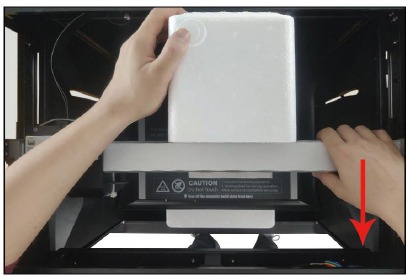

11. Mueva el extrusor hacia la parte delantera y saque la espuma.

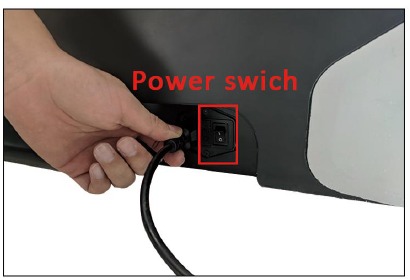

12. Enchufe el cable de alimentación en la parte posterior de la esquina inferior izquierda de la impresora 3D y, a continuación, encienda la alimentación.

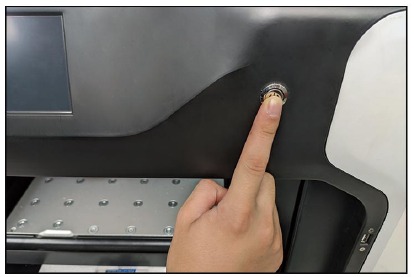

13. Haga clic en el botón para encender la impresora 3D.

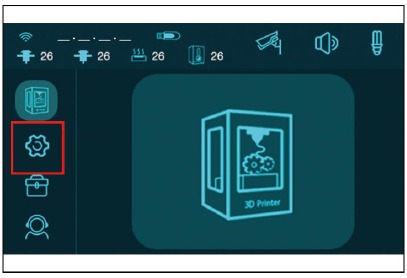

14. Haga clic en el icono "".

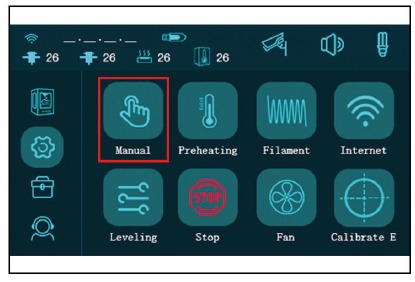

15. Haga clic en el icono "Manuall" (Manual).

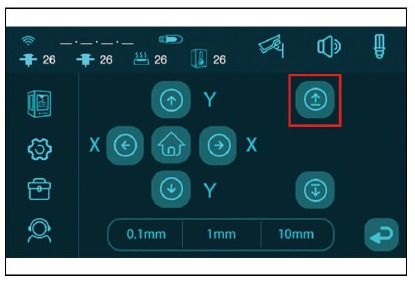

16. Haga clic en el icono "".

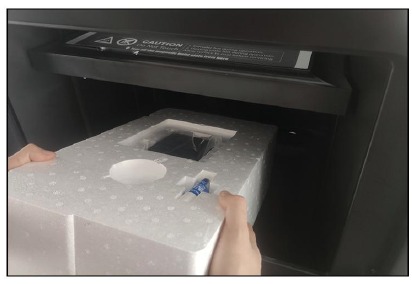

17. Cuando la plataforma de construcción suba hasta la mitad, saque la espuma de la parte inferior de la cama de construcción.

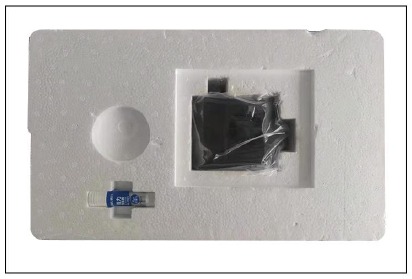

18. Saque la barra de pegamento y el accionamiento del extrusor único de la espuma.


19. ¡Enhorabuena! Ha terminado el proceso de desembalaje. ( Consejo: Guarde el embalaje de la impresora para futuros transportes y almacenamiento ).

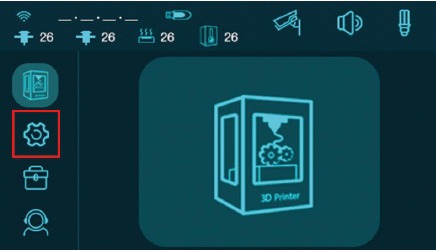

Interfaz del operador de la pantalla

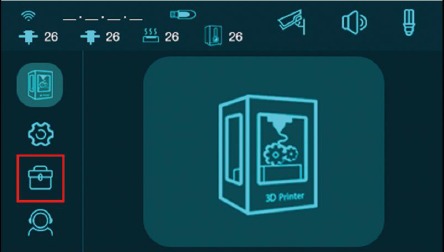

	Haga clic en el icono "".

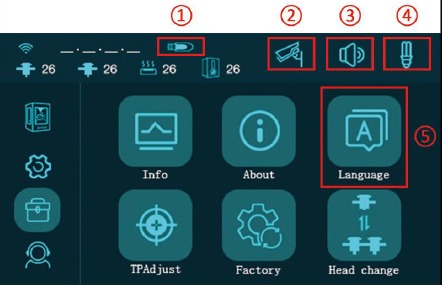

	Estado de la unidad USBflash: el estado de la unidad USBflash es insertada o extraída. Cámara: la cámara se puede encender/apagar. Sonido: los sonidos se pueden ajustar. LEDLight: la luz LED se puede encender/apagar. Idioma: hay varios idiomas disponibles.

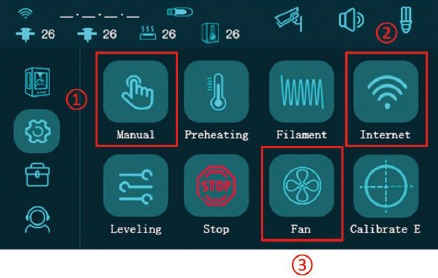

	Haga clic en el icono "".
	Manual: el usuario puede mover los ejes X, Y, Z por separado, haga clic en el icono "casa" que se encuentra en el centro, el eje se moverá a la posición de inicio. +26 0,1 mm Imm 1Ornrn

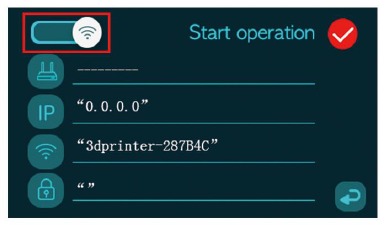

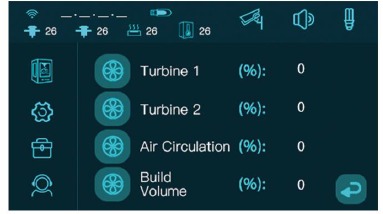

Internet: haga clic en este icono, se puede abrir la configuración de red y Wi-Fi.	Haga clic en los iconos para comprobar si los cuatro ventiladores funcionan correctamente.

Ajustar la plataforma de construcción

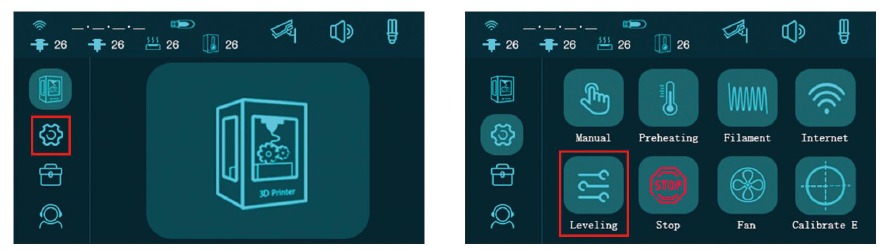

1. Seleccione "" primero y, a continuación, seleccione "Leveling" (Nivelación) en la pantalla.

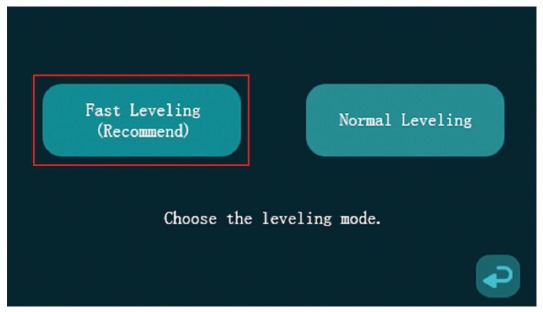

2. Es muy recomendable hacer clic en la nivelación rápida la primera vez.

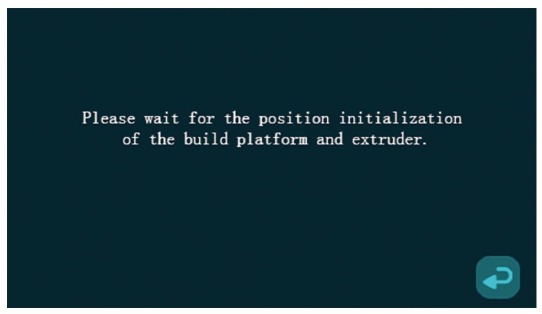

3. Esperando que el extrusor y el eje Z se reinicien.

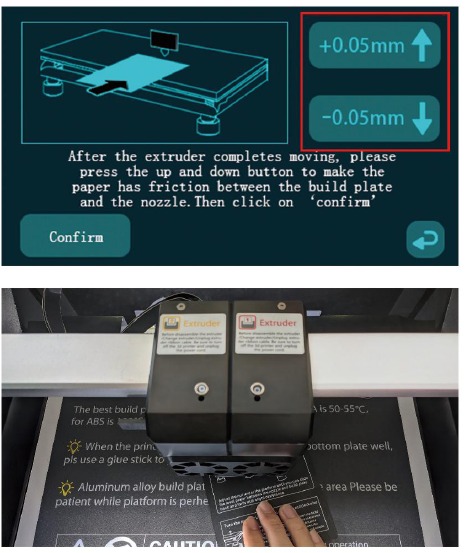

4. Pulse el botón de subir y bajar para ajustar la distancia entre el extrusor y la placa de construcción.

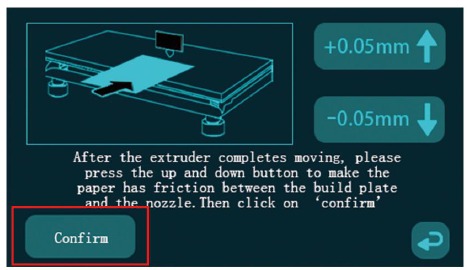

5. Haga clic en "Confirm" (Confirmar).


La plataforma de impresión debe estar aproximadamente Imm por encima de la placa base de la plataforma al nivelar.

Instalación del filamento

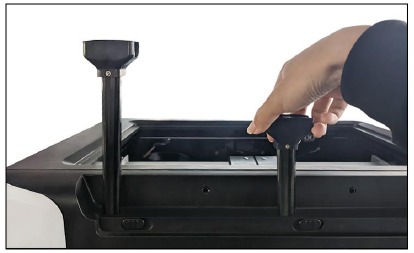

1. Tire de la varilla hacia arriba.

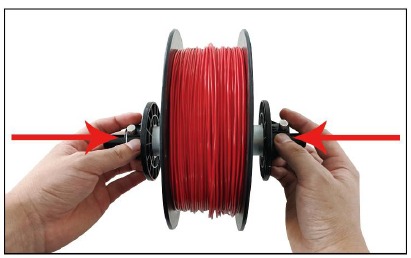

2. Introduzca el filamento y la rueda del filamento.

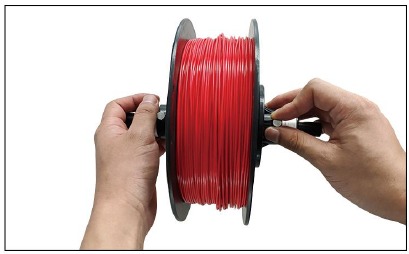

3. Bloquee los tornillos de ambos lados cuando la rueda del filamento esté en su lugar.

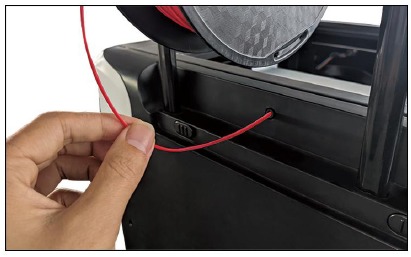

4. Inserte el filamento en la guía del filamento.

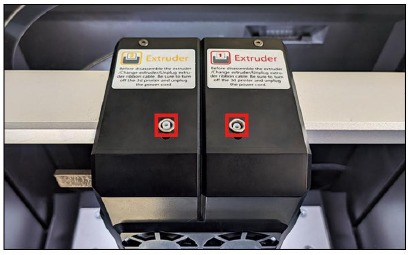

5. Compruebe si el tubo de teflón está insertado.

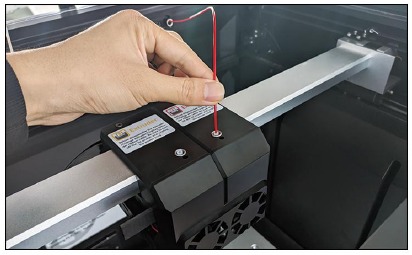

6. Inserte el filamento en el extrusor.

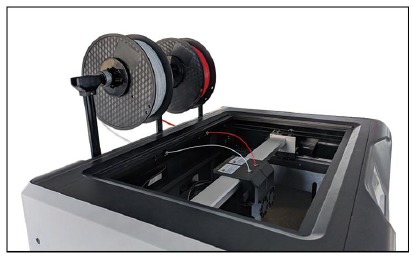

7. La instalación se completa como se muestra en la imagen.

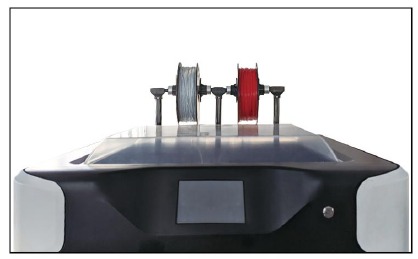

8. Coloque la cubierta superior, complete la instalación.

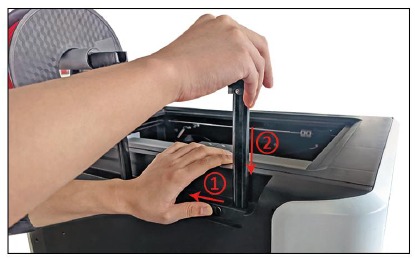

Si necesita cerrar la varilla de tracción, pulse primero el botón de resorte en la dirección opuesta y, a continuación, empuje la varilla de tracción hacia abajo.

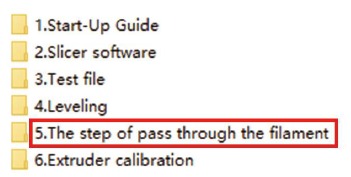

Atenciones: Para evitar que el filamento rebote durante la impresión, el filamento debe pasar a través del tubo de filamento al imprimir PLA y ABS. No necesita pasar a través del tubo de filamento al imprimir el filamento TPU. Consulte el archivo número 5 en la unidad flash USB.

Cargando filamento

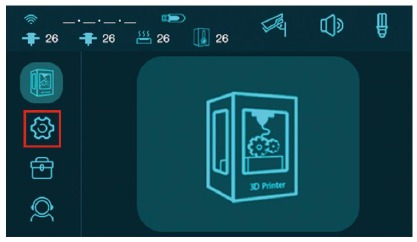

1. Haga clic en el icono "".

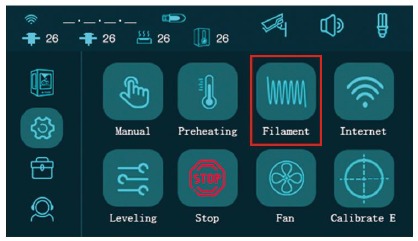

2. Haga clic en el icono "Filament" (Filamento).

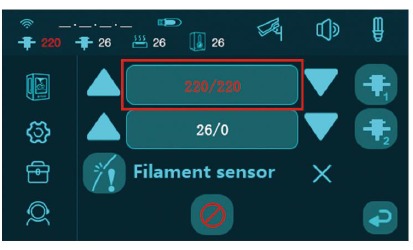

3. Haga clic en el número y, cuando el color cambie a rojo, mostrará que la temperatura está subiendo.

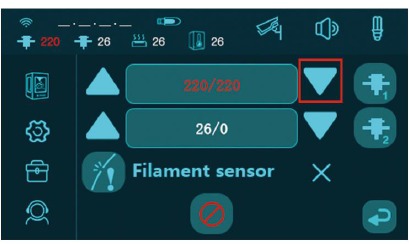

4. Cuando la temperatura alcance los 2200C, haga clic en el icono "".

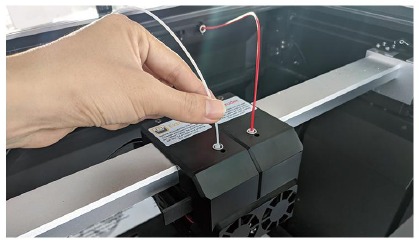

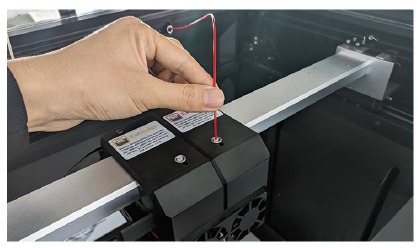

5. Presione lentamente el filamento, mientras espera a que el filamento salga del extrusor.


6. De la misma manera, repita los pasos 3-5 para insertar el filamento en el extrusor 2.


Descargar el filamento

Cuando el usuario está intercambiando el filamento, el usuario necesita usar la función de descarga como se describe a continuación:

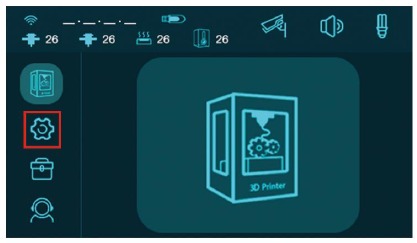

1. Haga clic en el icono "".

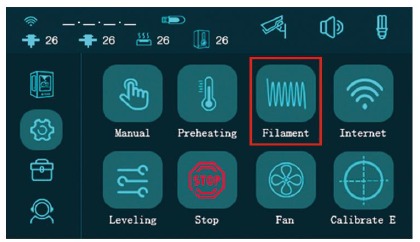

2. Haga clic en el icono "Filament" (Filamento).

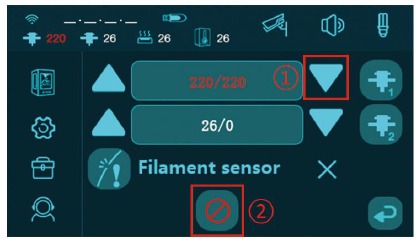

3. Espere a que la temperatura alcance los 2200C y, a continuación, haga clic en el icono de flecha hacia abajo . Cuando el filamento empiece a salir del extrusor, haga clic en el icono de parada .

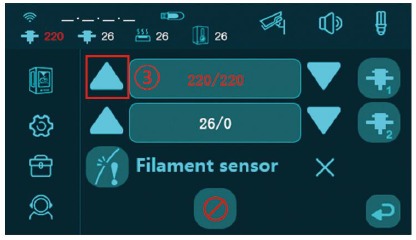

4. Haga clic en el icono de flecha hacia arriba y el filamento empezará a descargarse, tire del filamento hacia fuera lo más rápido posible.


5. De la misma manera, repita los pasos 3-4 para descargar el filamento.

Atención: Siga las instrucciones anteriores. Primero cargue el filamento y, a continuación, descargue el filamento. Debe seguir la operación correcta para intercambiar el filamento.

Primera impresión

Después de terminar de nivelar la plataforma de construcción y cargar el filamento, el usuario puede imprimir el archivo de prueba "fastxiaogao.gcode".

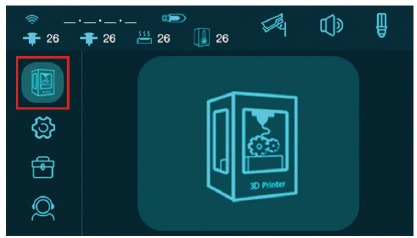

1. Haga clic en el icono "".

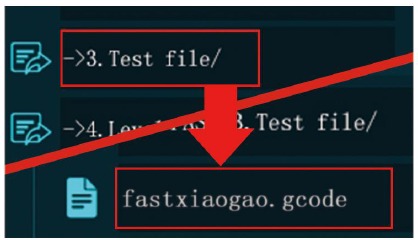

2. Busque el archivo "fastxiaogao.gcode" y haga clic en él para entrar en la pantalla de impresión.

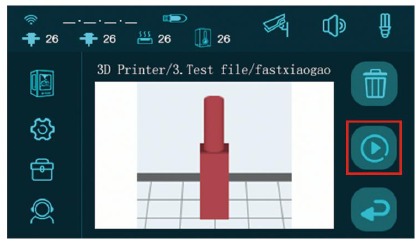

3. Haga clic en el icono, para empezar a imprimir.

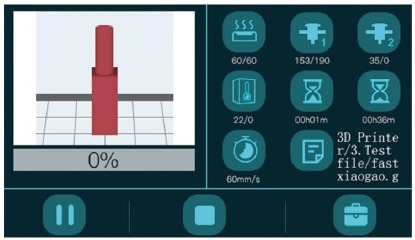

4. En la interfaz emergente, el usuario puede ver el progreso.


Calibración del extrusor doble

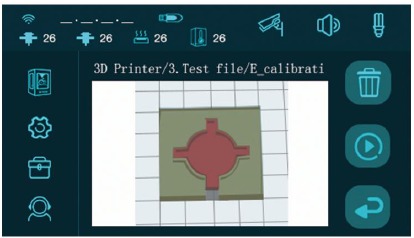

1. Imprima E_calibration.gcode.

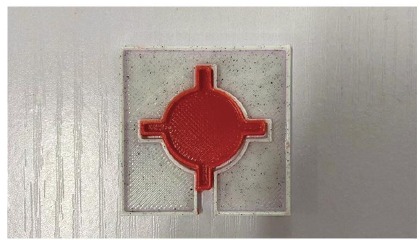

2. Existe una desviación entre los dos modelos y es necesario calibrar el extrusor.

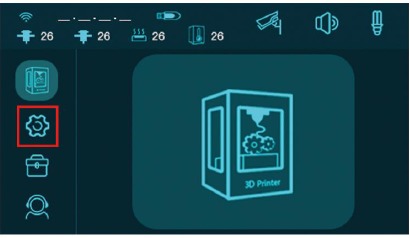

3. Haga clic en el icono "".

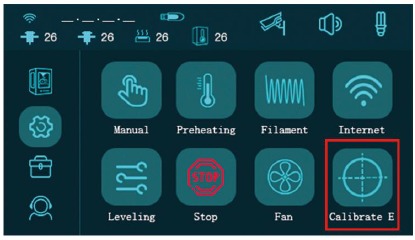

4. Haga clic en el icono "Calibrate E" (Calibrar E).

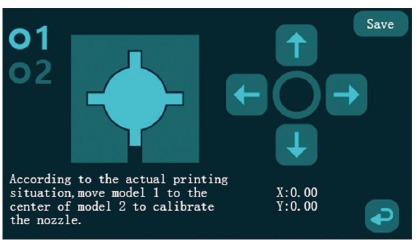

5. Según la situación de impresión real, mueva el modelo 1 al centro del modelo 2 para calibrar la boquilla.

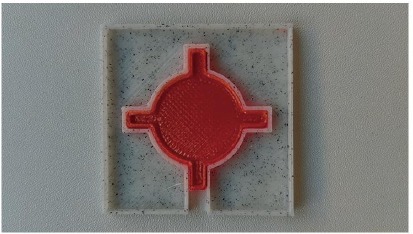

6. Después de la calibración, imprima E calibration.gcode de nuevo. Y el modelo 1 está en el centro del modelo 2, la calibración está completa. Si todavía hay una desviación, repita los pasos del 5 al 5 para ajustarlo.


	No retire la envoltura alrededor de la boquilla. Por favor, quite la cubierta superior y abra la puerta delantera, mantenga el flujo de aire para obtener una mejor calidad de impresión.
	¡Alta temperatura! El extrusor y la cama de construcción generan altas temperaturas durante la impresión. No introduzca las manos en el interior de la impresora durante su funcionamiento. Una vez finalizada la impresión, espere a que el modelo se enfríe antes de retirarlo de la pegatina magnética de la cama. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. Por favor, manténgase alejado de ellas.
Slicer	La versión electrónica del manual de usuario está en la unidad flash USB que venía con la impresora.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
