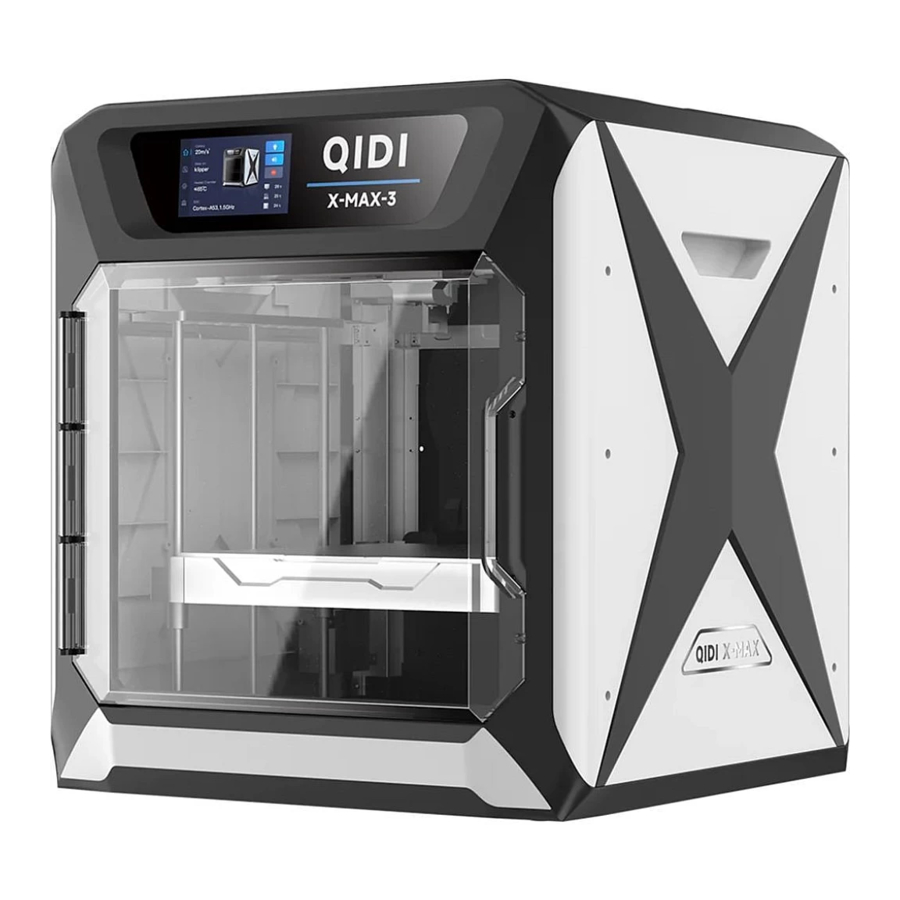

Manual de QIDI X-MAX 3, MAX3, USMAX3

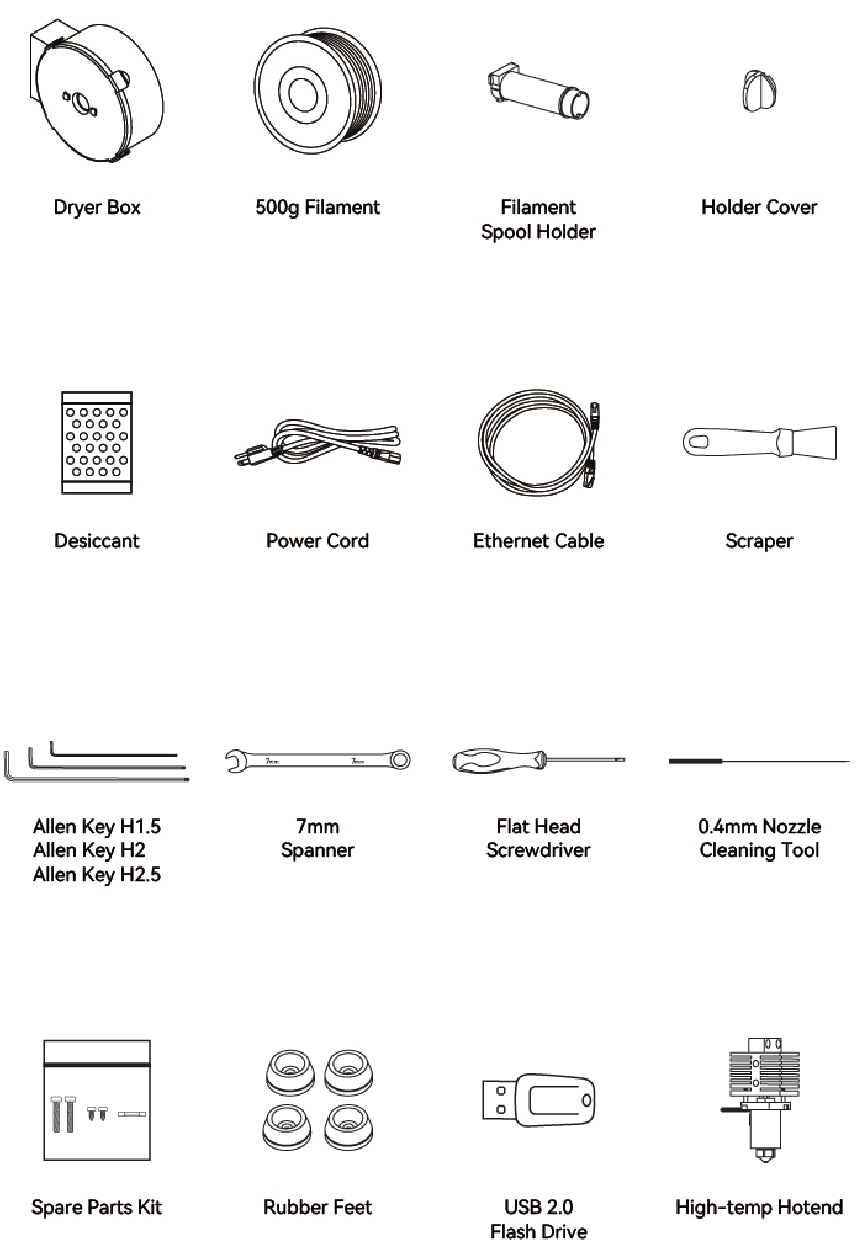

Lista de accesorios

Puesta en marcha

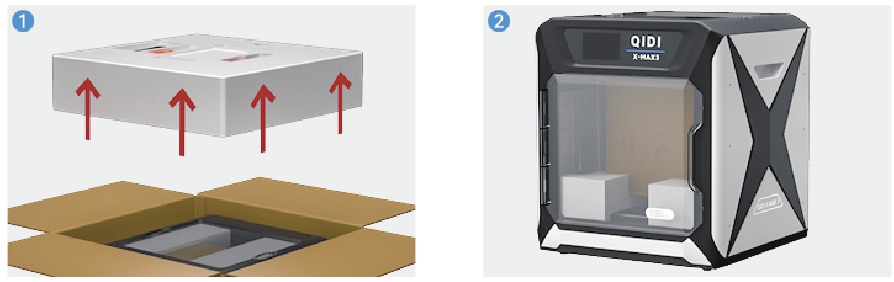

Retire la espuma superior y extraiga la impresora.

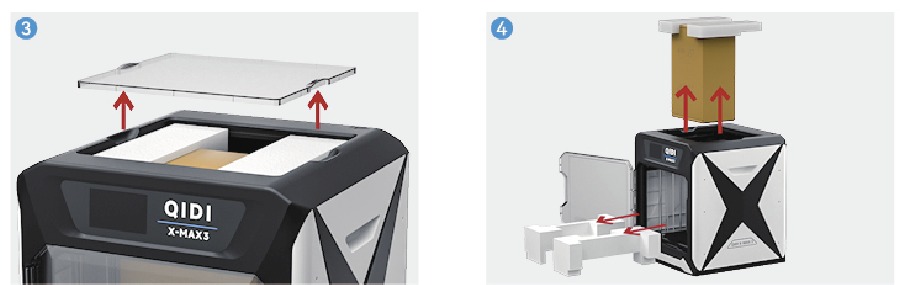

Abra la cubierta superior. Saque toda la espuma y la caja de accesorios.
Nota: La caja de secado en la caja de accesorios se coloca en la parte posterior de la espuma, por lo que la caja de secado solo se puede sacar después de retirar la espuma.

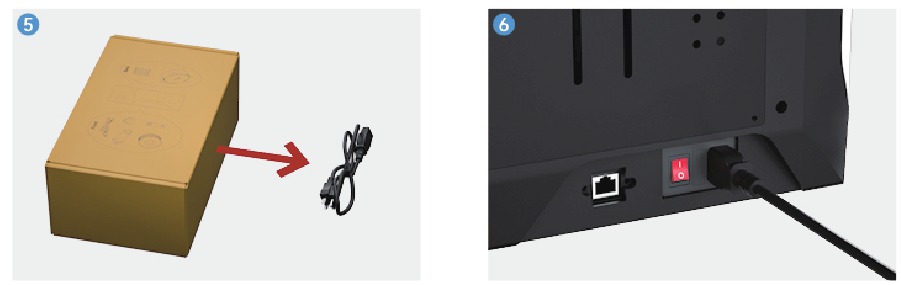

Saque el cable de alimentación de la caja de accesorios y conéctelo a la impresora. Encienda la impresora y complete el proceso de desembalaje y calibración de acuerdo con las instrucciones en la pantalla.
Nota: Antes de encender la alimentación, confirme si la configuración de voltaje de la fuente de alimentación coincide con el valor de voltaje de su región/país.

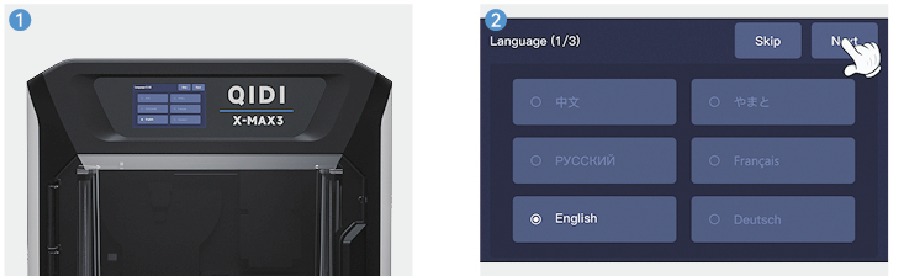

Idioma

Seleccione su idioma preferido y haga clic en el siguiente paso.

Desembalaje

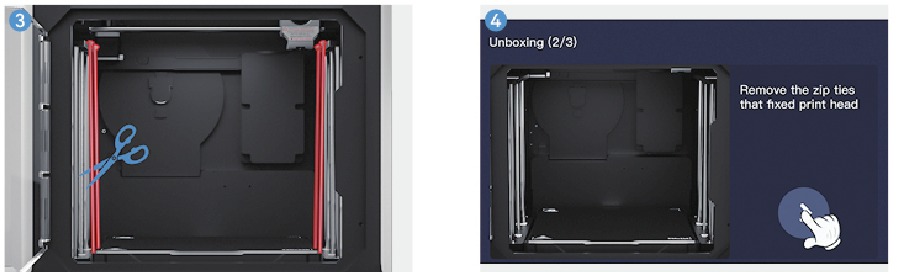

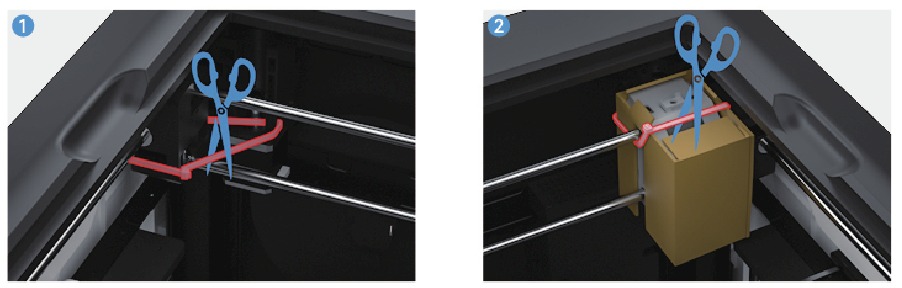

Siga las instrucciones en pantalla para quitar las bridas que sujetan el extrusor y el eje X, y descarte el cartón.

Retire las cuatro bridas que aseguran la plataforma y proceda al siguiente paso.

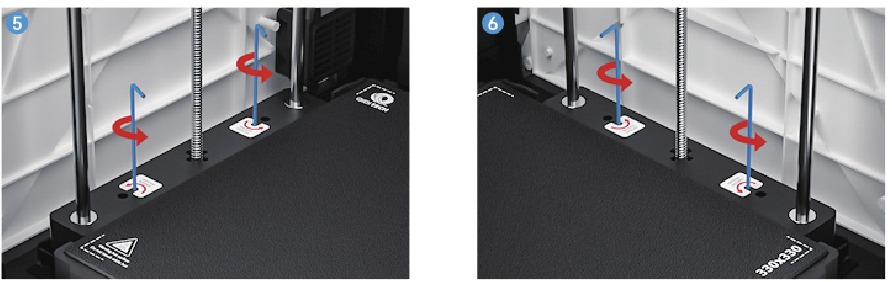

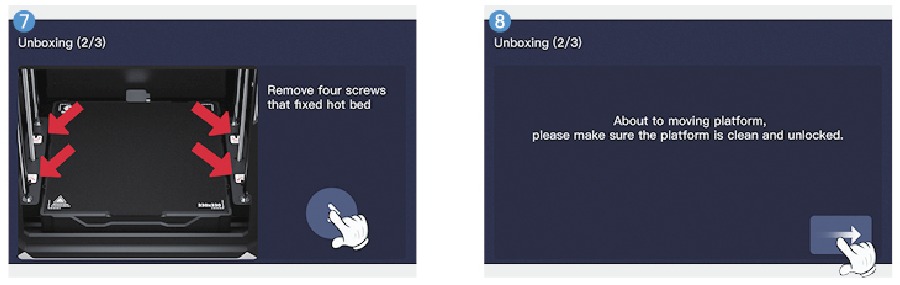

Siga las instrucciones en pantalla para quitar los cuatro tornillos que aseguran la plataforma de impresión en su lugar.

Haga clic en "Next" (Siguiente). Asegúrese de que la cama de impresión esté desbloqueada y libre de cualquier residuo antes de continuar.

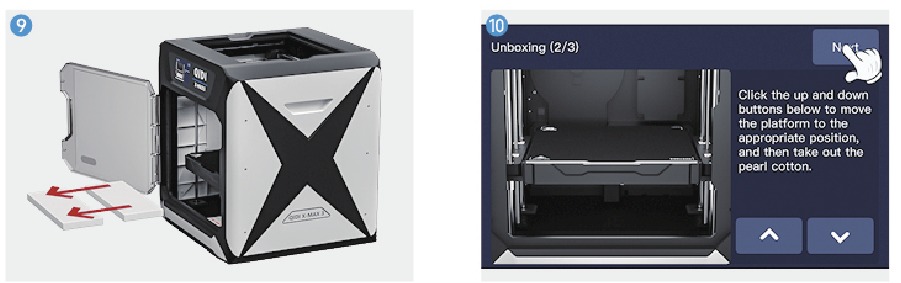

Siga las instrucciones en pantalla para quitar la espuma de debajo de la plataforma de impresión y haga clic en "next" (siguiente).

Cargar filamento

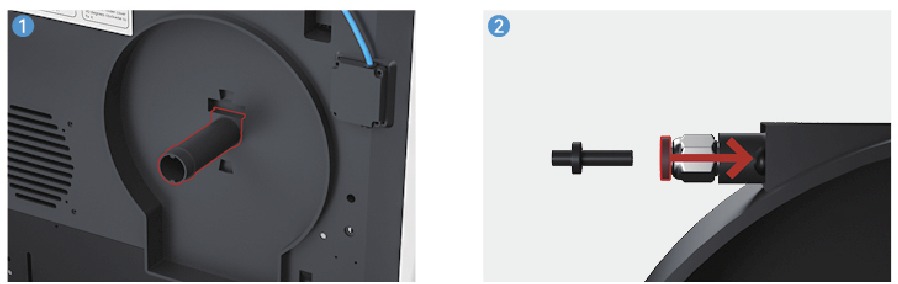

Saque la barra de soporte del filamento y la cubierta de soporte de la caja de accesorios, e instale la barra de soporte en la máquina de acuerdo con la etiqueta en la parte posterior de la máquina. Extraiga la caja seca de la espuma de la caja de accesorios, presione primero la interfaz de plástico en el conector y luego tire del enchufe.

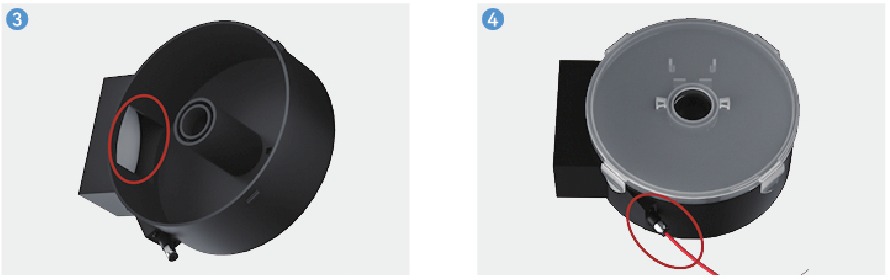

Coloque el desecante en la caja de secado, luego coloque el filamento* y cierre la tapa. Nota: Antes de colocar el filamento, primero pase un extremo del filamento a través del conector en la caja de secado.

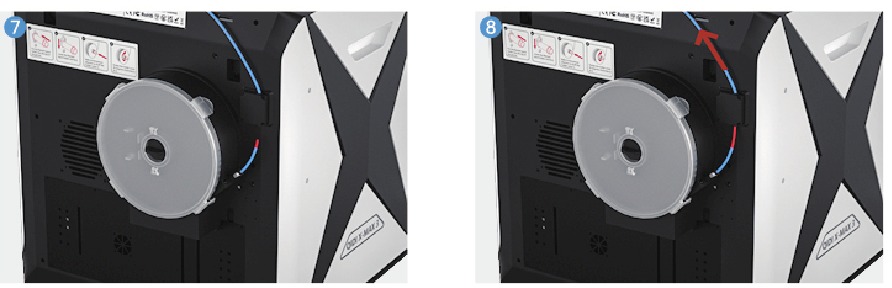

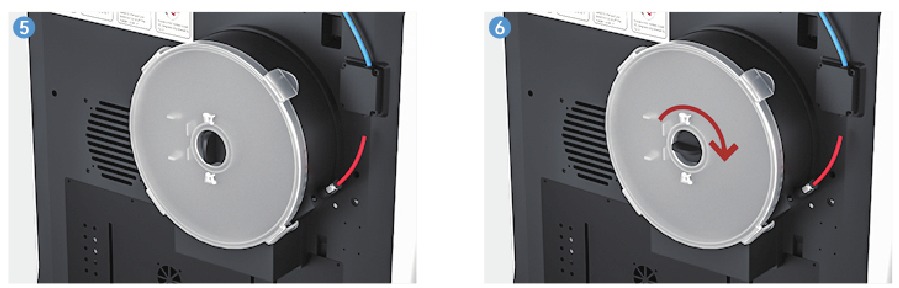

Coloque la caja seca en la varilla de soporte del filamento. Ajuste la tapa y gírela en su lugar.

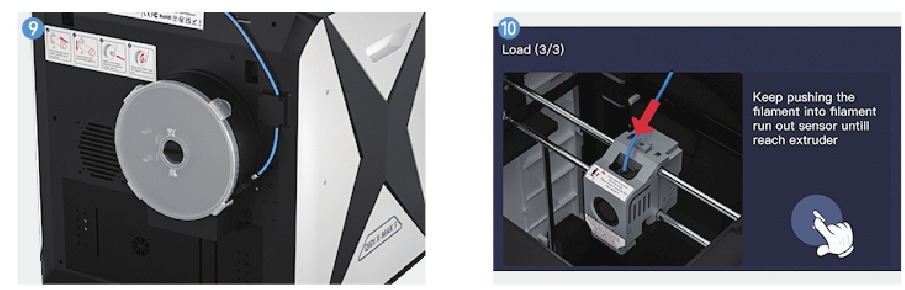

Instale el tubo de PTFE en el conector de la caja de secado. De acuerdo con las indicaciones en la pantalla, pase el filamento desde la detección de filamento hasta el extrusor.

Asegúrese de que los filamentos estén insertados en el extrusor y luego instale el tubo de PTFE en la caja de secado a la detección de filamento. Haga clic en Next (Siguiente)

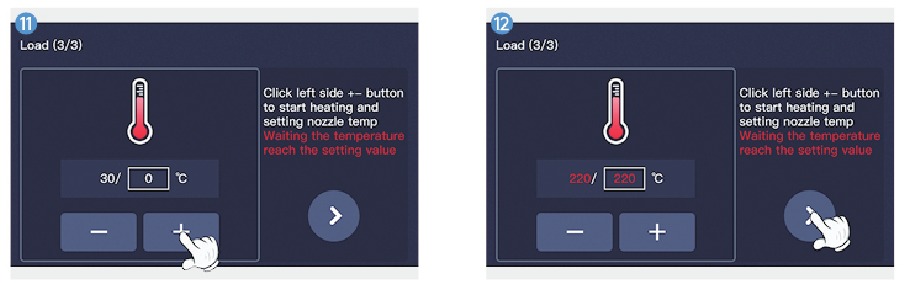

Ingrese la temperatura de impresión para el filamento y presione el botón Heat (Calentar). Permita que la temperatura alcance el valor preestablecido y luego proceda al siguiente paso.

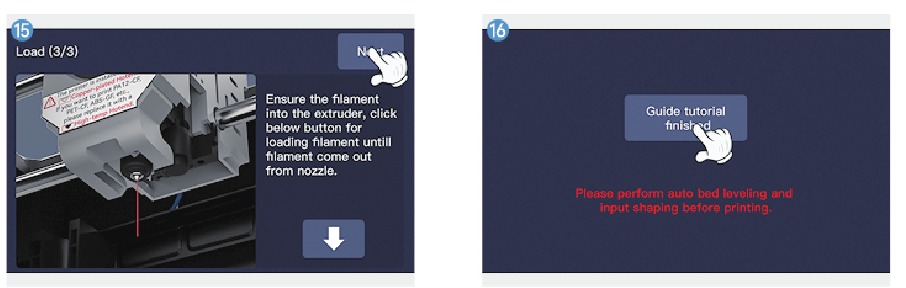

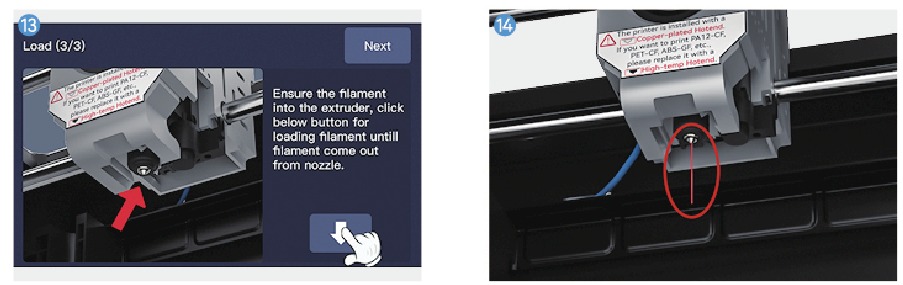

Haga clic en el botón hacia abajo y permita que el filamento salga de la boquilla. Aviso: Si no hay flujo de filamento incluso después de varios intentos, verifique que el filamento esté entrando correctamente en el cabezal de impresión.

Haga clic en "Next" (Siguiente) y termine la guía de inicio.

Primera impresión

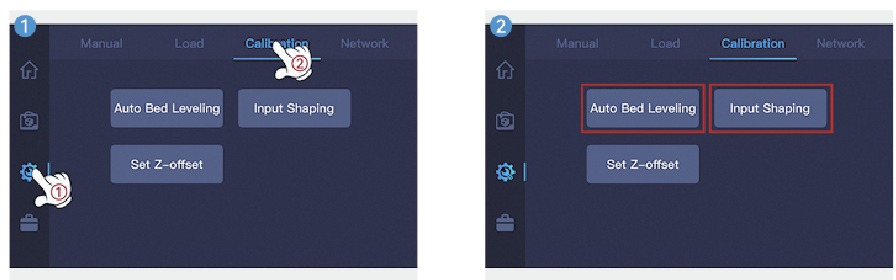

Realice la nivelación automática de la cama y la configuración de entrada antes de la primera impresión para que la impresión sea mejor. Nota: Antes de cualquier operación, asegúrese de que la placa de construcción PEI esté en la plataforma de impresión.

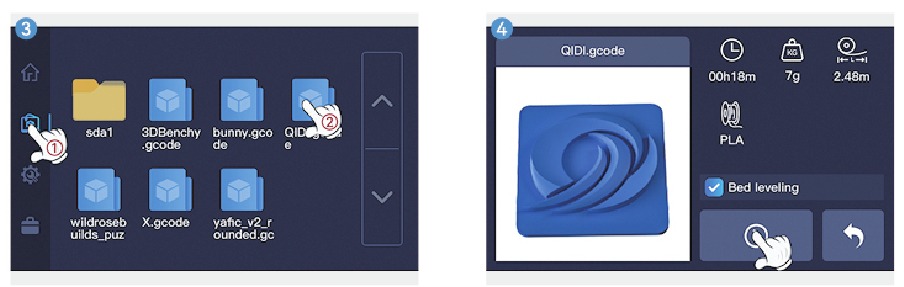

Elija un modelo preestablecido e imprímalo. Nota: Los modelos incorporados utilizan el filamento PLA Rapido de forma predeterminada. Después de que el disco U se inserte en la máquina, los archivos del disco U se mostrarán en la carpeta sdal.

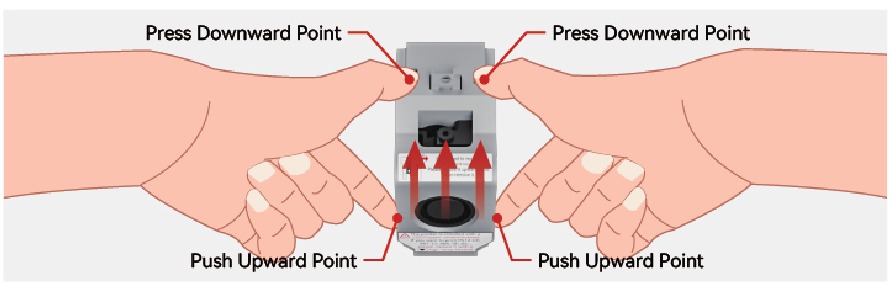

Cómo quitar la cubierta frontal del cabezal de impresión

Empuje con cuidado hacia arriba para desbloquear la cubierta frontal, luego retírela.

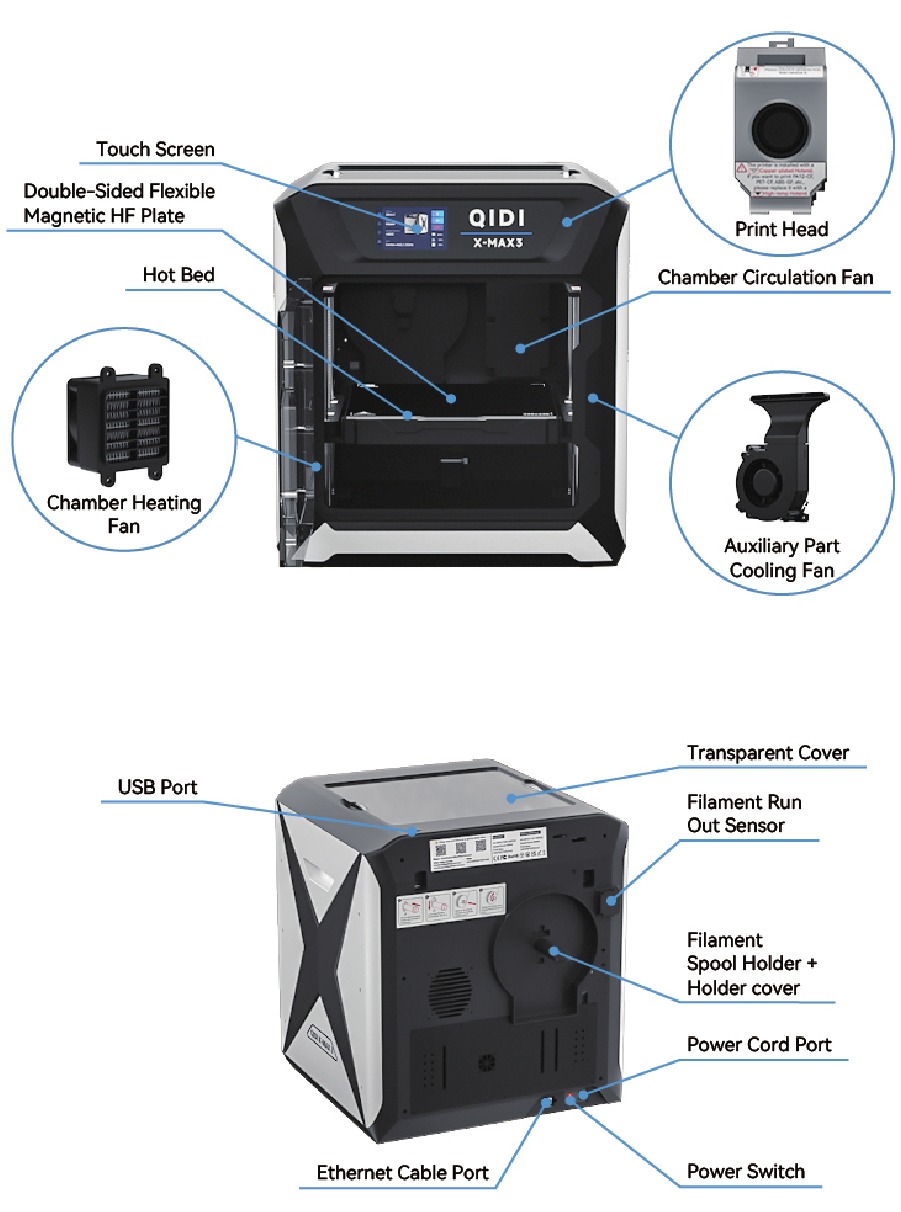

Introducción a la impresora

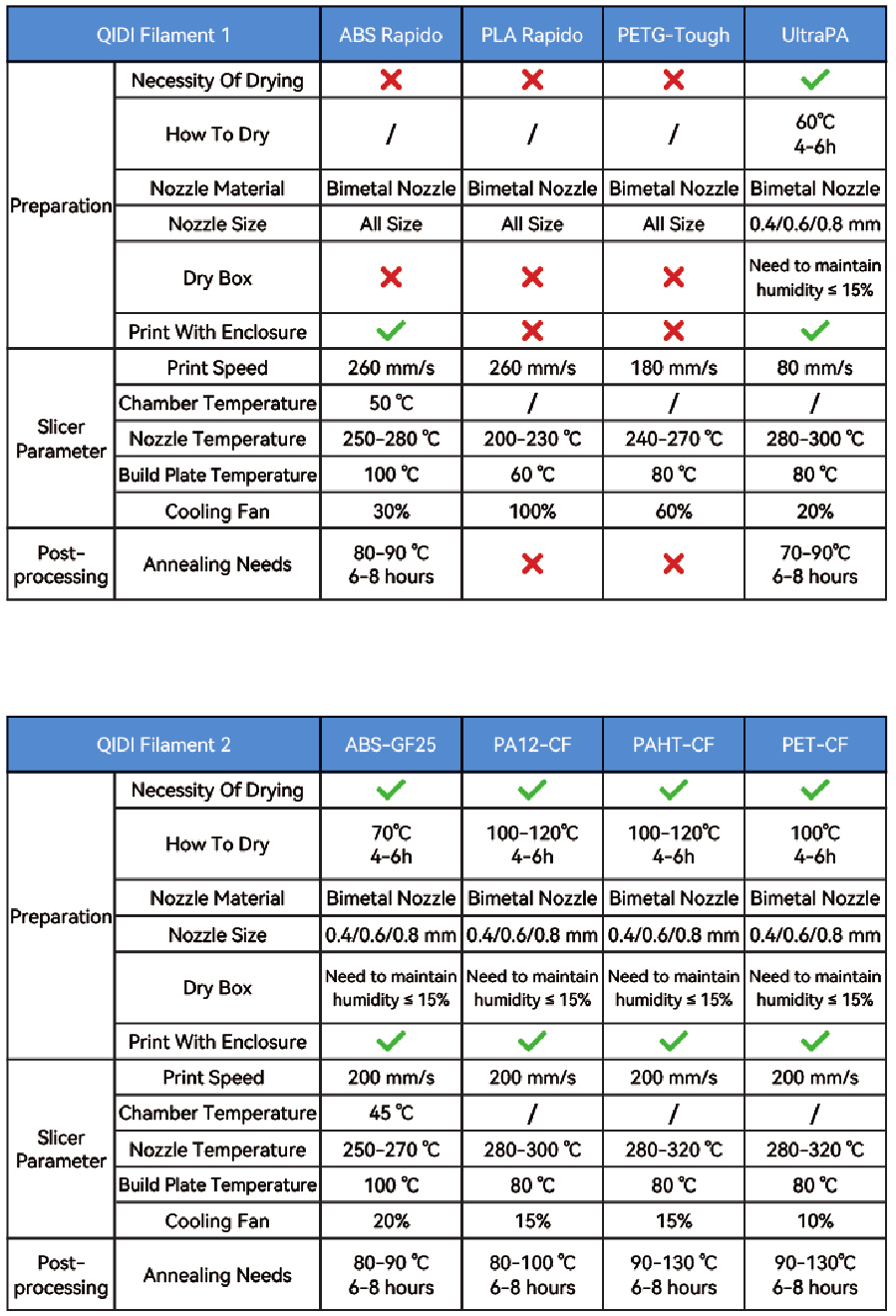

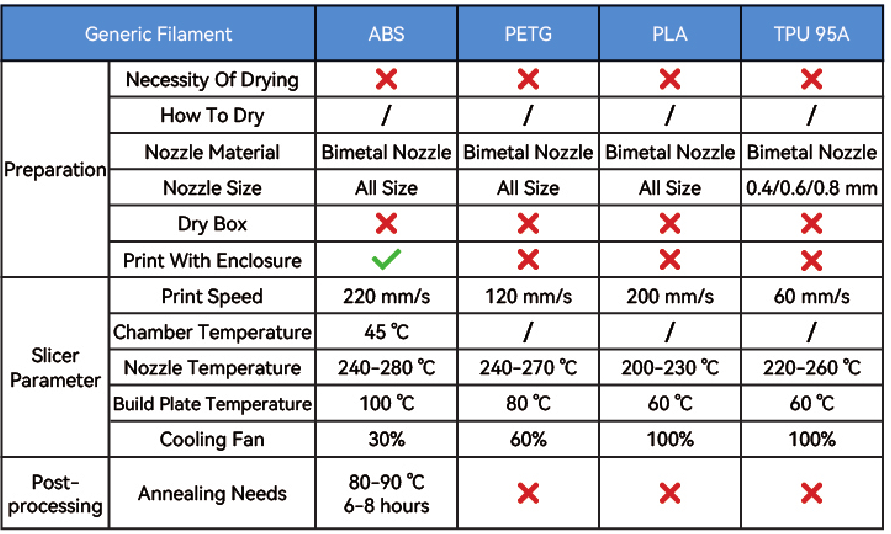

Guía de filamentos para principiantes

Consejos

1. Algunas otras marcas de filamentos ABS son menos resistentes al calor y se recomienda configurar la temperatura de la cámara a no más de 55 grados Celsius. De lo contrario, los filamentos pueden ablandarse de antemano y causar obstrucciones.
2. Si los filamentos no se adhieren a la plataforma de impresión:
   1. Compruebe si la boquilla está lejos de la placa de impresión, puede ajustar la plataforma hacia arriba mediante la función de ajuste de Zoffset.
   2. Debido a las diferentes temperaturas ambiente en diferentes regiones, la temperatura de la cama caliente se puede aumentar apropiadamente para aumentar la adhesión de los filamentos.
   3. Si todo lo anterior no funciona, póngase en contacto con el servicio de posventa para obtener ayuda.

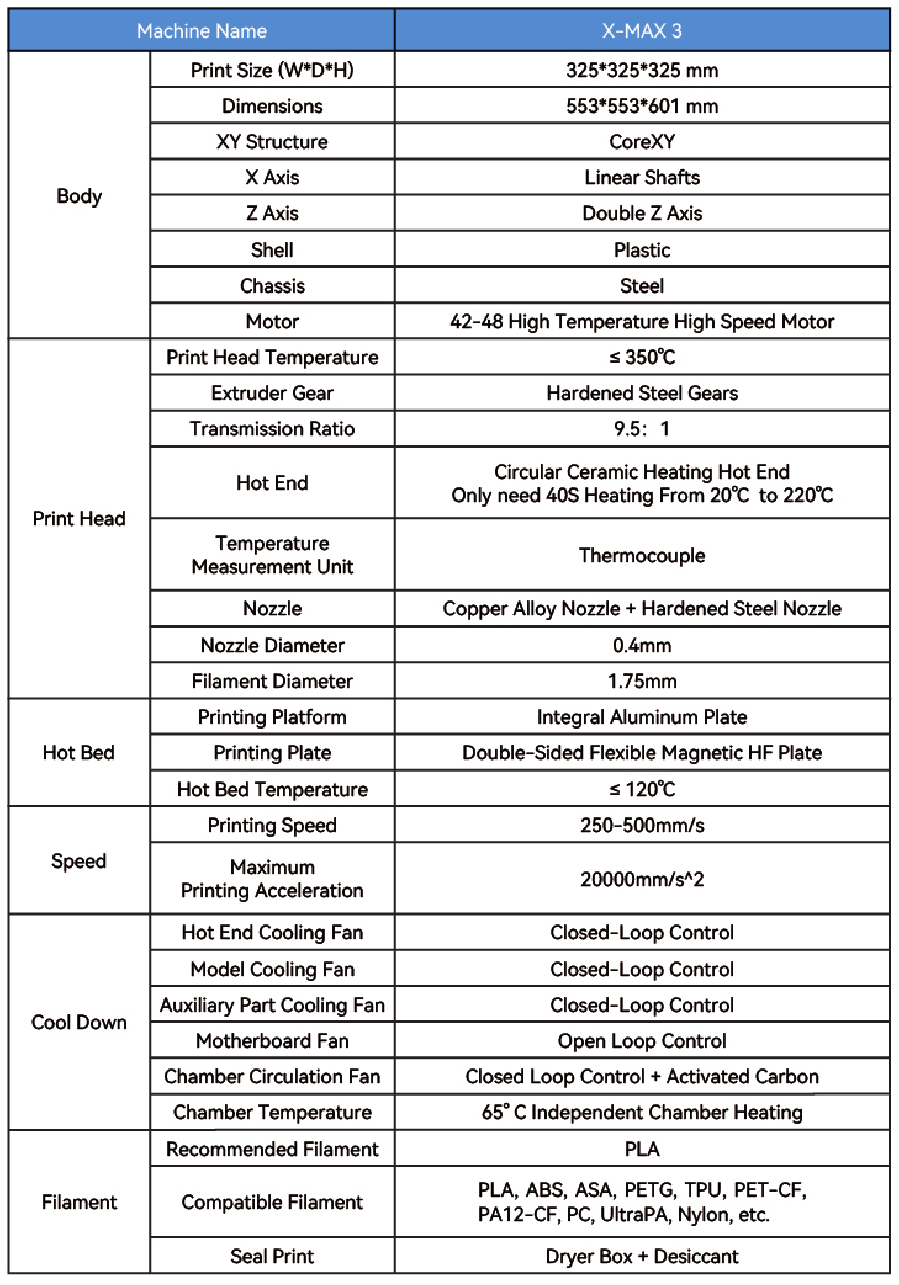

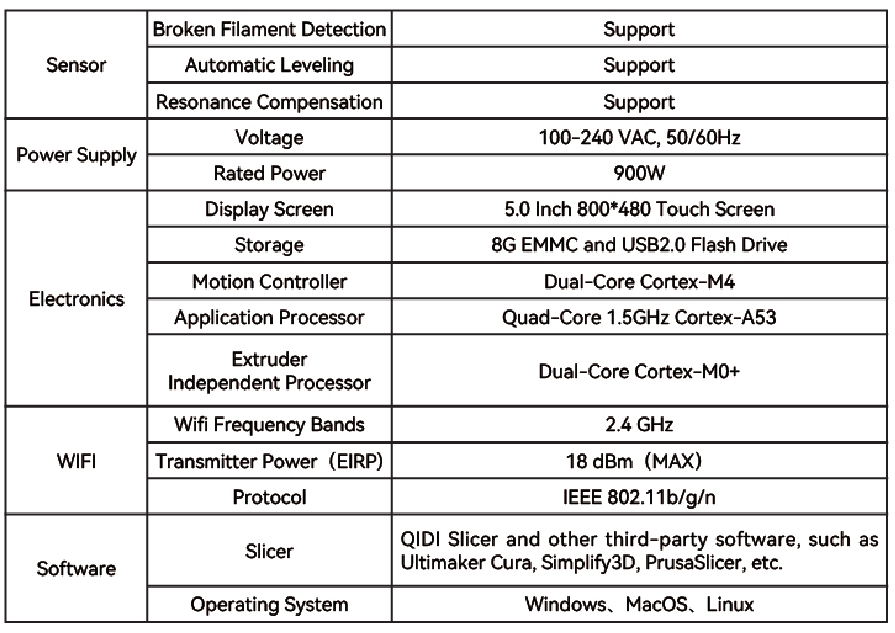

Especificaciones

Nota: Dado que la primera capa se ve más afectada por la temperatura de la cama caliente, el calentador de la cámara comienza a funcionar en la segunda capa de forma predeterminada.

Aviso de uso

• No coloque la máquina en materiales inflamables y explosivos o cerca de fuentes de calor elevadas, coloque la máquina en un ambiente ventilado, fresco y libre de polvo.
• Asegúrese de que la máquina esté apagada (desconecte el cable de alimentación) antes de realizar el mantenimiento o las modificaciones.
• Antes de conectar la alimentación, siga las instrucciones de configuración de alimentación para asegurarse de que el voltaje sea correcto.
• Nunca meta la mano dentro de la impresora QIDI mientras está en funcionamiento.
• Los niños deben estar bajo supervisión constante cuando utilicen productos QIDI.
• La impresora contiene piezas móviles de alta velocidad, así que tenga cuidado de no pellizcarse las manos.
• Existe un riesgo potencial de quemaduras: los cabezales de impresión de las impresoras QIDI pueden alcanzar temperaturas superiores a 300 °C, mientras que la cama caliente puede alcanzar temperaturas superiores a 100 °C. NO toque ninguna de estas piezas con las manos desnudas.
• No coloque la impresora en un entorno vibrante u otro entorno inestable. De lo contrario, la vibración de la máquina afectará la calidad de impresión.
• Después de la impresión, utilice la temperatura residual del cabezal de impresión para limpiar el filamento alrededor de la boquilla con las herramientas dedicadas a tiempo. No toque ninguna de estas piezas con las manos desnudas.
• Realice el mantenimiento de rutina de su producto utilizando un paño seco para limpiar el cuerpo de la impresora cuando esté apagado. Además, retire cualquier polvo, materiales de impresión adheridos u objetos extraños que puedan acumularse en el eje óptico. Es necesaria una lubricación regular para el eje lineal y los tornillos del eje Z.
• Si la máquina está en modo de espera durante mucho tiempo, desenchufe la alimentación de los productos QIDI.
• Si la máquina no se utiliza durante mucho tiempo, preste atención para proteger la impresora del polvo y la humedad.
• Hay manuales, software de corte y otra información relacionada en la unidad flash USB. (Es posible que la información en la unidad flash USB no sea la más reciente. Puede obtener la información más reciente poniéndose en contacto con el Servicio de posventa que se indica al final).

Facebook

Reddit

YouTube

Twitter

Visite la Wiki oficial de QIDI Tech para obtener más tutoriales sobre el uso y el mantenimiento de la máquina.
https://wiki.qidi3d.com/en/home
