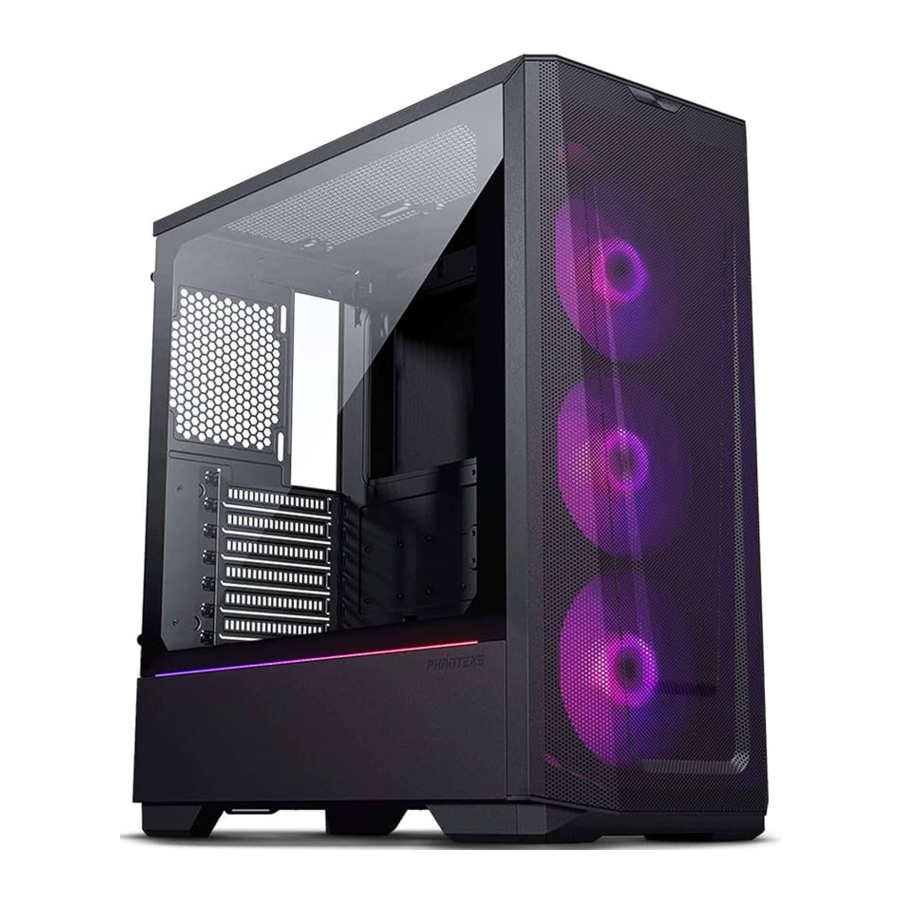

Manual de Phanteks Eclipse G360A
INSTRUCCIONES
Gracias por elegir Phanteks. Tómese un momento para leer detenidamente el manual. Este manual le guiará a través de todas las funciones que ofrece el Eclipse G360A y los pasos de instalación para construir un sistema completo.
Este manual está destinado a: Eclipse G360A
Phanteks no se hace responsable de los daños ocasionados por una instalación o uso incorrectos de este producto.

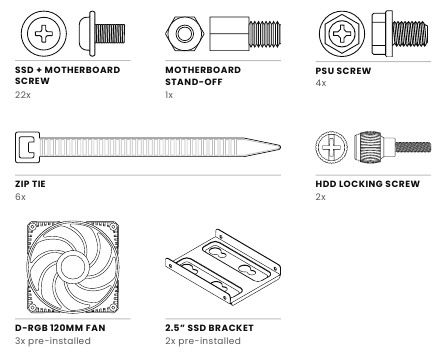

ACCESORIOS INCLUIDOS
SOPORTE PARA VENTILADORES Y RADIADORES
| VENTILADORES | FRONTAL | SUPERIOR | TRASERO |
| 120mm | 3x | 3x | 1x |
| 140mm | 2x | 2x | - |
| RADIADOR | |||
| 120mm | hasta 360 * | hasta 360 | * hasta 120 |
| 140mm | hasta 280 | - | - |
* No es posible instalar un radiador de 360 en la parte delantera y superior simultáneamente
| ESPACIO LIBRE | |
| Altura del disipador de la CPU | 162 mm |
| Altura de la RAM | 42 mm cuando se utiliza un radiador superior |
| Longitud de la GPU | 400 mm |
| Fuente de alimentación | 220 / 280 mm |
| E-ATX | 280 mm de ancho |
| Radiador frontal 360 | 122x398x65 mm |
| Radiador frontal 280 | 142x330 mm |
| Radiador superior 360 | 122x398 mm |
E/S FRONTALES
CONTROLES D-RGB
APAGAR LOS LED
Mantenga pulsado el botón MODE (MODO) durante dos segundos para apagar los LED, pulse de nuevo para encenderlos
NOTA | Los botones de control D-RGB se desactivan si se conectan a una placa base.
CONSEJO PROFESIONAL
Para un efecto de luz D-RGB más vibrante, coloque los ventiladores directamente debajo del panel frontal
EXTRACCIÓN DEL PANEL
Antes de comenzar el proceso de instalación, recomendamos retirar todos los paneles externos. Siga estos pasos a continuación.
PANEL LATERAL IZQUIERDO

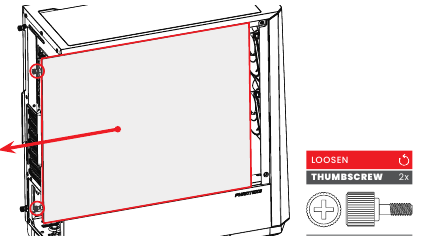

Afloje los 2 tornillos de mariposa imperdibles y deslice para retirar el panel lateral de vidrio templado.
PANEL FRONTAL Y FILTROS DE POLVO

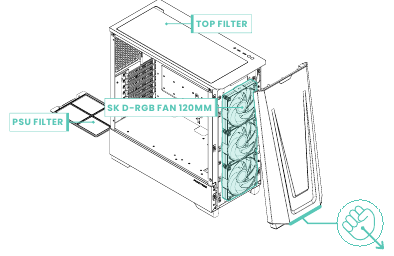

Retire el panel frontal tirando del panel desde abajo.
PANEL LATERAL DERECHO

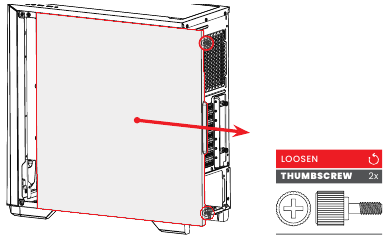

Afloje los 2 tornillos de mariposa imperdibles y deslice para retirar el panel lateral derecho.
SOPORTES DEL VENTILADOR FRONTAL
Retire los soportes delanteros para facilitar la instalación de los ventiladores o el radiador delanteros.
Para los ventiladores de 140 mm, retire solo el soporte izquierdo.
INSTALACIÓN DEL HARDWARE
PLACA BASE

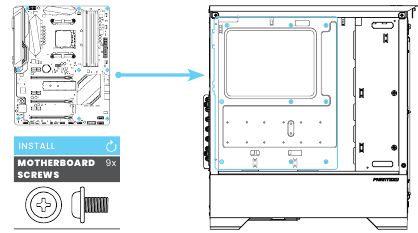

Instale la placa base ATX utilizando 9 tornillos de placa base. Para las placas base M-ATX, siga las instrucciones de la placa base para mover los separadores a la posición correcta.
FUENTE DE ALIMENTACIÓN

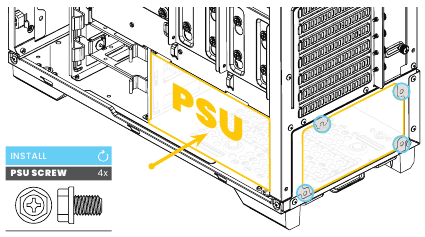

Instale la fuente de alimentación con 4 tornillos de PSU.
ALMACENAMIENTO | SSD DE 2,5"

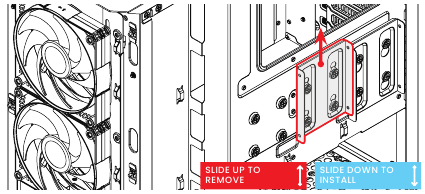

Deslice el soporte SSD hacia arriba para retirarlo del chasis.
Fije el SSD con 4 tornillos SSD al soporte SSD.
ALMACENAMIENTO | HDD DE 3,5"

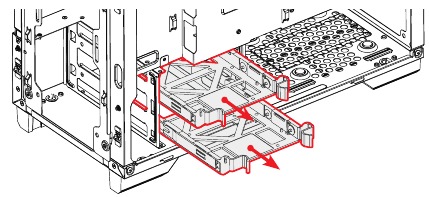

Deslice las bandejas de HDD de 3,5" fuera de la caja de HDD.

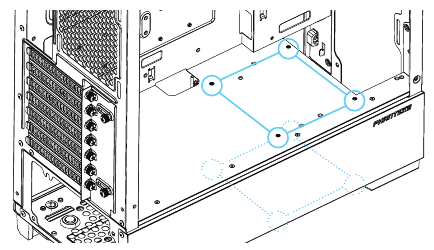

La caja de HDD tiene 2 posiciones posibles para permitir un radiador frontal de 360
o para espacio libre adicional de la PSU
CONSEJO PROFESIONAL
La bandeja de HDD también puede contener un SSD de 2,5"
Abra los clips laterales, coloque el HDD y cierre los clips para asegurar el HDD en su lugar.
Para mover (o retirar) el soporte de HDD a una posición diferente, retire los 8 tornillos situados en la parte inferior y la cubierta de la PSU.
CABLES
Conecte los cables de E/S frontales a la placa base y a la fuente de alimentación.
E/S FRONTAL DE LA PLACA BASE
Se pueden conectar más productos de iluminación D-RGB al controlador D-RGB integrado. Opcionalmente, la iluminación se puede conectar y controlar a través del software de la placa base.
EXPANDIR CON MÁS PRODUCTOS D-RGB
SINCRONIZAR LA ILUMINACIÓN CON LA PLACA BASE
ACTUALIZACIÓN OPCIONAL
SOPORTE DE GPU VERTICAL (PH-VGPUKT4.0_03)
El chasis G360A es compatible con el soporte de GPU vertical de Phanteks. El soporte de GPU vertical admite GPU de 3 y 4 ranuras con acceso a los conectores de GPU en las ranuras 1 y 2.
Se puede instalar fácilmente en el área de ranuras PCI. Siga las instrucciones que se incluyen con el soporte de GPU vertical.
CONFIGURACIÓN DE REFRIGERACIÓN RECOMENDADA
El chasis Eclipse G360A permite múltiples configuraciones de refrigeración diferentes. Estos son cuatro ejemplos para maximizar el potencial de refrigeración del G360A.

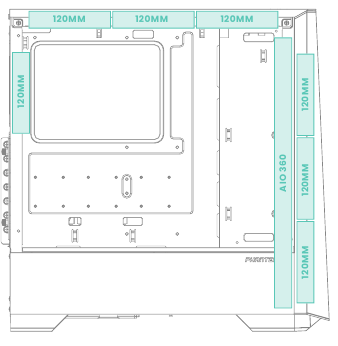

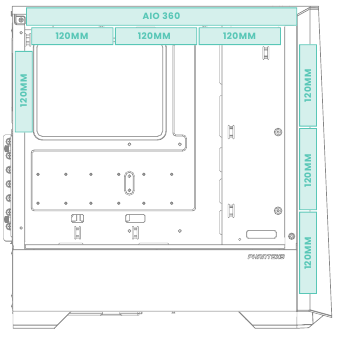

| REFRIGERADOR AIO FRONTAL 360 Los ventiladores se pueden colocar en la parte frontal del chasis, detrás del panel frontal. | REFRIGERADOR AIO SUPERIOR 360 Espacio libre para la altura de la RAM | 42 mm |
 |  |

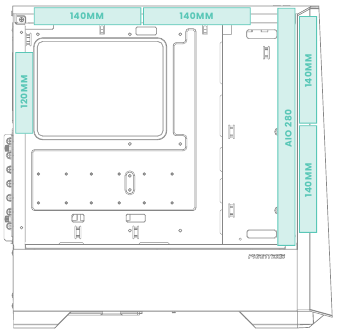

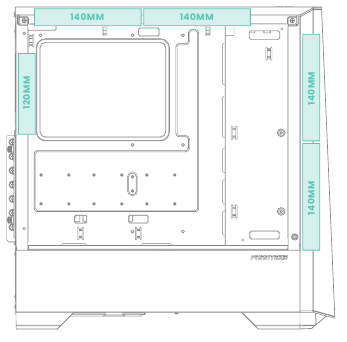

| REFRIGERADOR AIO FRONTAL 280 Los ventiladores se pueden colocar en la parte frontal del chasis, detrás del panel frontal. | 4 VENTILADORES DE 140 MM SUPERIORES Y FRONTALES Número máximo de ventiladores de 140 mm |
 |  |
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Phanteks Eclipse G360A
