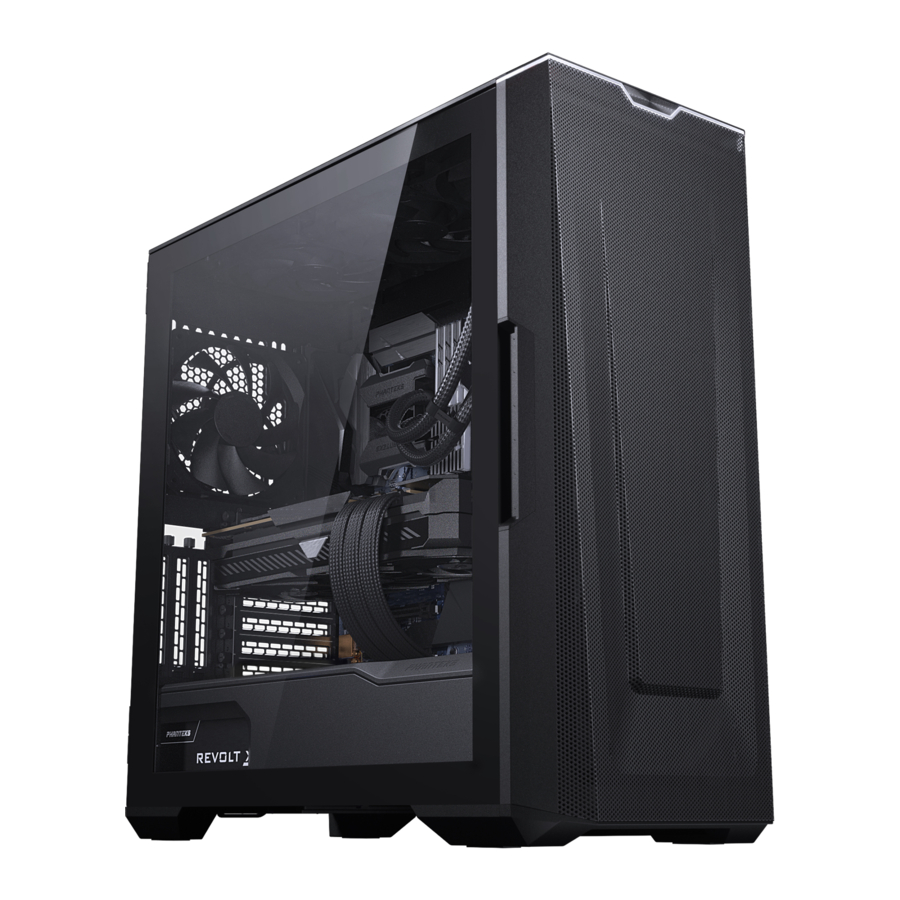

Phanteks Eclipse G500A - Manual del chasis de PC

INSTRUCCIONES

Si tiene alguna pregunta, póngase en contacto con nosotros a través de nuestro servicio de atención al cliente o de las redes sociales.

Este manual es para los siguientes modelos:

Phanteks no se hará responsable de los daños ocasionados por una instalación o un uso incorrectos de este producto.

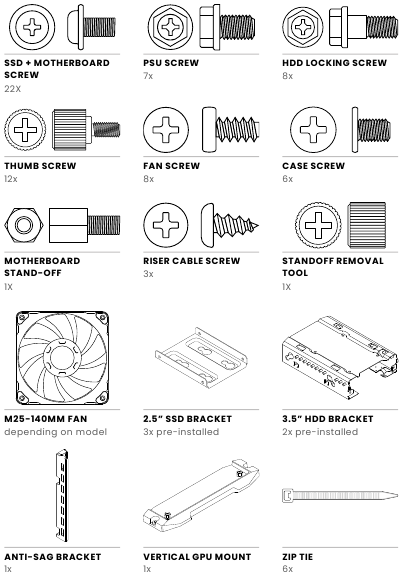

ACCESORIOS INCLUIDOS

E/S FRONTAL

CONTROLES D-RGB

Solo aplicable a los siguientes modelos:
PH-EC500GA_DBK01A & PH-EC500GA_DMW01A

APAGAR LOS LED
Mantenga pulsado el botón MODE (MODO) durante dos segundos para apagar los LED, pulse de nuevo para encenderlos.

NOTA | Los botones de control D-RGB se desactivan cuando se conectan a una placa base.

COMPATIBILIDAD CON VENTILADORES Y RADIADORES

EXTRACCIÓN DEL PANEL

Se recomienda retirar todos los paneles externos antes de iniciar el proceso de instalación. El G500A viene con paneles de cubierta de almacenamiento que están detrás del panel lateral derecho, estos admiten hasta 6 SSD de 2,5" junto a los 3 soportes SSD de 2,5" preinstalados.

PANEL LATERAL IZQUIERDO

1. Abra el panel lateral izquierdo y levántelo hacia arriba para retirarlo.


PANEL LATERAL DERECHO

2. Abra el panel lateral derecho y levántelo hacia arriba para retirarlo.


PANELES DE CUBIERTA

3. Para acceder al espacio de almacenamiento, pulse los clips de cada panel de cubierta para liberarlo.

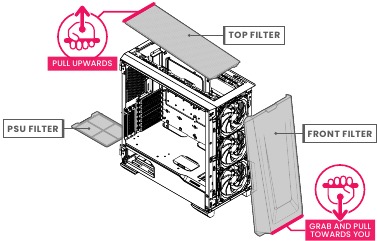

FILTROS ANTIPOLVO Y PANEL FRONTAL

Retire el panel frontal tirando del panel desde abajo hacia usted. El filtro superior también se puede retirar tirando de él hacia arriba por la parte trasera. El filtro de la fuente de alimentación se puede retirar deslizándolo hacia fuera.

SOPORTES DEL VENTILADOR FRONTAL

Los soportes del ventilador frontal se pueden fijar en la posición del ventilador de 120 mm con 6 tornillos.

Los soportes vienen de fábrica ajustados a la posición de 140 mm.

INSTALACIÓN DE HARDWARE

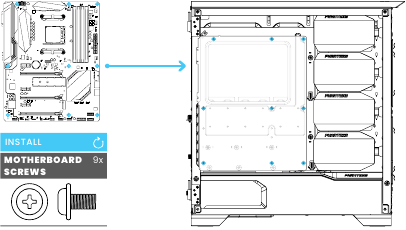

PLACA BASE

Instale la placa base ATX utilizando 9 tornillos de placa base. Para las placas base M-ATX, siga las instrucciones de la placa base para mover los separadores a la posición correcta. Utilice la 'herramienta de extracción de separadores' cuando utilice una placa base más pequeña.

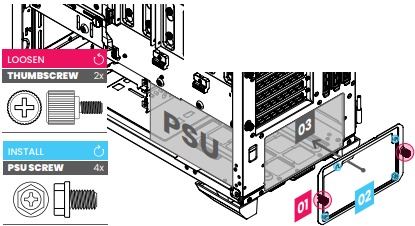

FUENTE DE ALIMENTACIÓN

CONSEJO PROFESIONAL
Conecte primero todos los cables necesarios a la fuente de alimentación para facilitar la instalación.

1. Retire primero el soporte de la fuente de alimentación aflojando los 2 tornillos de mariposa.
2. Instale la fuente de alimentación con 4 tornillos de fuente de alimentación en el soporte.
3. Vuelva a colocarlo en el chasis y apriete los 2 tornillos de mariposa.

ALMACENAMIENTO

SSD DE 2,5

1. Deslice el soporte del SSD hacia arriba para retirarlo del chasis.


3. Fije el SSD con 4 tornillos SSD al soporte del SSD.


Para tener aún más almacenamiento, fije el SSD con 4 tornillos SSD directamente en los paneles.

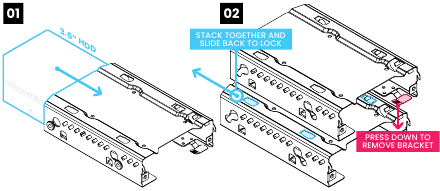

HDD DE 3,5

Deslice el HDD de 3,5" en la jaula del HDD. Cuando instale 2 soportes de HDD de 3,5", apílelos primero antes de colocarlos en el chasis.

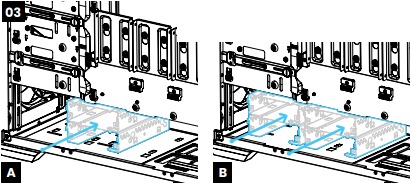

Deslice el soporte del HDD en la parte inferior del chasis, asegúrese de que encajan al instalarlos para asegurarse de que están instalados correctamente.

CONSEJO PROFESIONAL
La bandeja del HDD también puede alojar un SSD de 2,5"

1. Retire el tornillo de mariposa del HDD para retirar la(s) cubierta(s) del cable en el interior del chasis.

2. Deslice el soporte del HDD y, a continuación, presiónelo hacia abajo para fijarlo.

3. Para bloquear el soporte del HDD, utilice 2 tornillos de mariposa por soporte.


CABLES

Conecte los cables de E/S frontales a la placa base y a la fuente de alimentación.

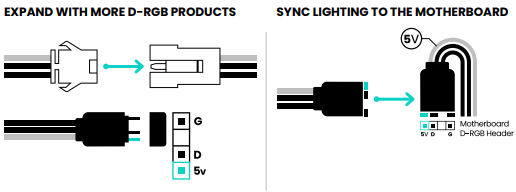

CABLES D-RGB

Solo aplicable a los siguientes modelos:
PH-EC500GA_DBK01A, PH-EC500GA_DMW01A & PH-EC500GA_DBK01B

Se pueden conectar más productos de iluminación D-RGB al controlador D-RGB integrado. Opcionalmente, la iluminación se puede conectar y controlar a través del software de la placa base.

SOPORTE ANTISAG

1. Asegúrese de instalar todas las tarjetas GPU y PCI de antemano. Coloque el soporte antisag de la GPU en la parte posterior. Para facilitar el acceso, retire primero el soporte del SSD.

2. Inserte los tornillos de mariposa sin apretarlos.

3. Presione manualmente los tornillos hacia abajo (1) y, a continuación, bloquee los tornillos de mariposa en su posición (2).


ACTUALIZACIÓN OPCIONAL

SOPORTE VERTICAL DE GPU INCLUIDO
CABLE RISER GEN 4 SE VENDE POR SEPARADO PH-CBRS4.0_FL22
El chasis G500A admite la colocación de una GPU vertical con el soporte vertical de GPU incluido. El soporte vertical de la GPU tiene dos posiciones de montaje, A o B, como se ve en el paso 03.

1. Conecte el cable riser al soporte vertical de la GPU y fíjelo con 2 tornillos largos para el cable riser.

2. Fije el soporte vertical de la GPU en el chasis con 2 tornillos de fuente de alimentación.

3. 1. La posición A puede alojar tarjetas GPU de 3 ranuras.

   2. La posición B puede alojar tarjetas GPU de 2 ranuras.

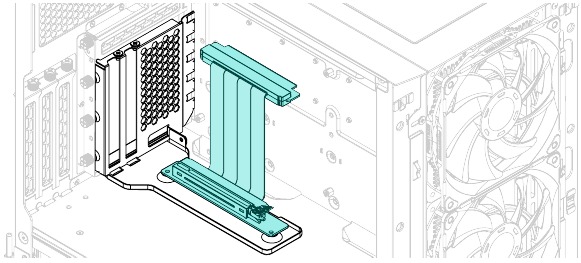

SOPORTE VERTICAL DE GPU GEN 4 PH-VGPUKT4.0_03 (CABLE RISER GEN 4.0 INCLUIDO)
Como alternativa, el G500A es compatible con el soporte vertical de GPU de Phanteks, que admite hasta una GPU de 4 ranuras. Además, este soporte aleja la GPU del panel de cristal templado para aumentar el flujo de aire.
