Manual de Phanteks Eclipse P400A / P400(S)

CONEXIÓN DE CABLES

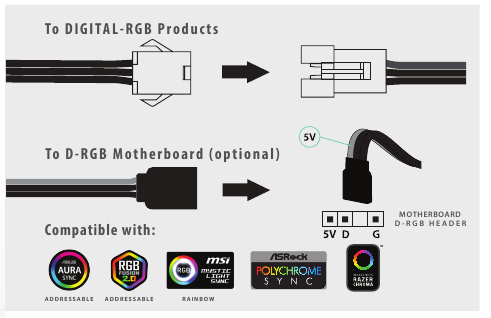

CONECTAR A PRODUCTOS DE ILUMINACIÓN D-RGB (MODELO P400A _ D)

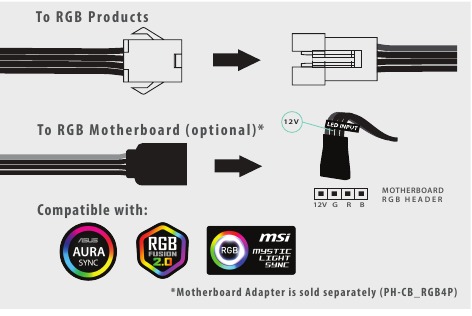

CONECTAR A PRODUCTOS DE ILUMINACIÓN RGB (MODELOS P400 (S))

CONECTAR A LA PLACA BASE

CONECTAR A LA FUENTE DE ALIMENTACIÓN

CONECTAR A LOS VENTILADORES DE 3 PINES

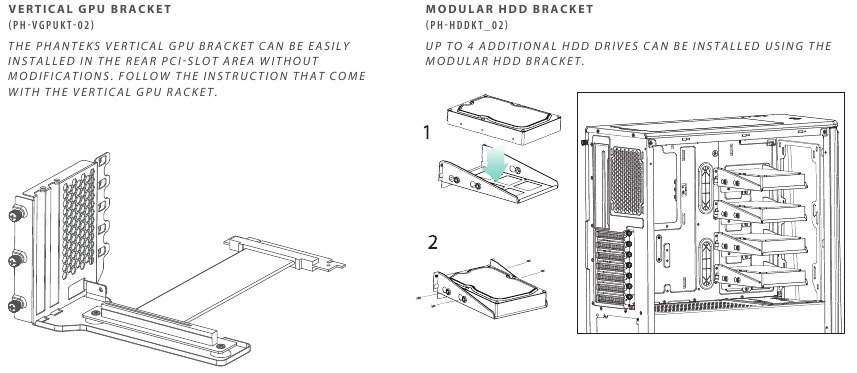

ACTUALIZACIONES OPCIONALES

INTRODUCCIÓN

Gracias por elegir Phanteks. Dedique un momento a leer detenidamente el manual. Phanteks no se hará responsable de los daños ocasionados debido a una instalación o uso incorrectos de este producto.

Este manual es aplicable a los siguientes productos:
PH-EC400ATG
PH-EC400ATG_D
PH-EC416PTG
PH-EC416PSTG

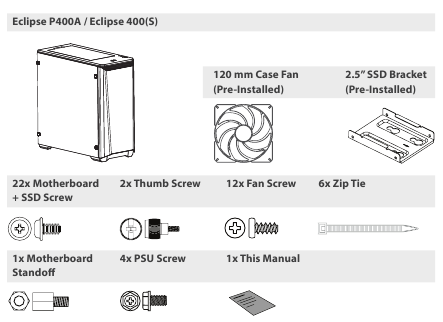

ACCESORIOS INCLUIDOS

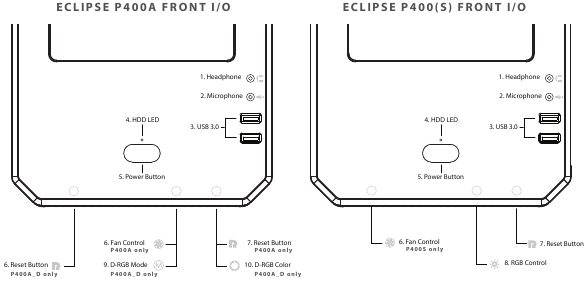

DESCRIPCIÓN GENERAL DEL PRODUCTO

1. Auriculares
2. Micrófono
3. USB 3.0
4. LED de HDD
5. Botón de encendido
6. Control del ventilador
7. Botón de reinicio
8. Control RGB
9. Modo D-RGB
10. Color D-RGB

El controlador del ventilador de 3 pines le permite configurar cualquier ventilador conectado a velocidad baja, media o máxima.

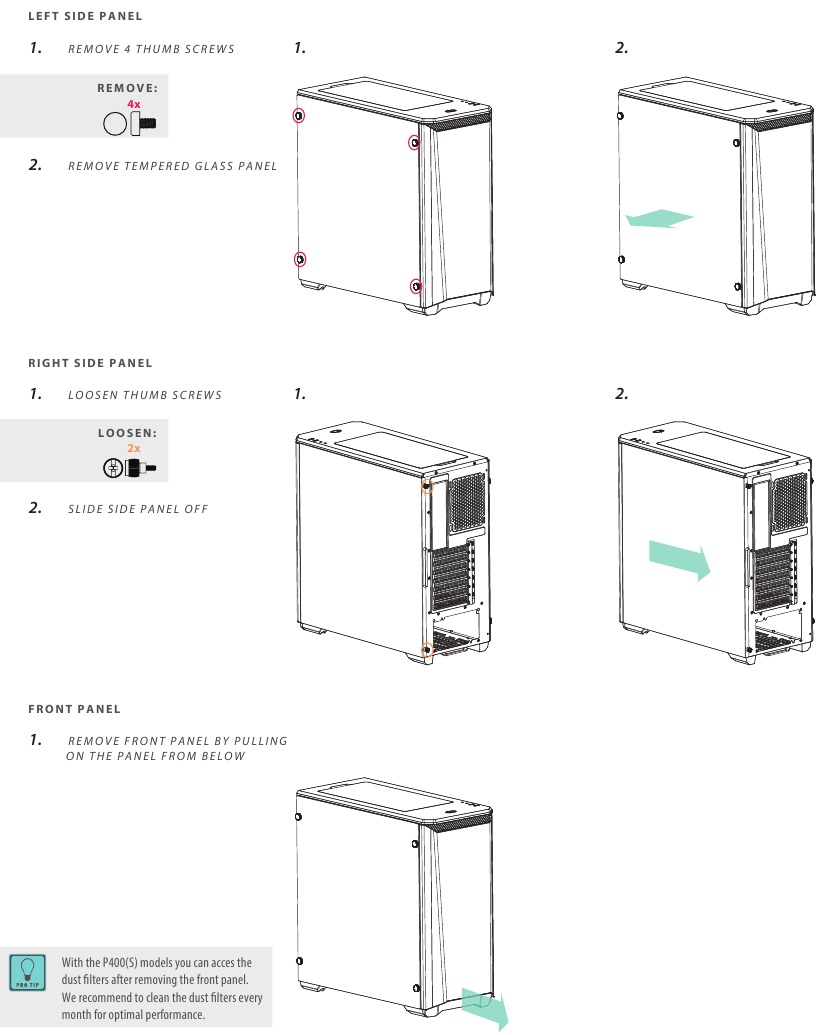

Hay tres paneles que se pueden quitar del chasis P400; el panel lateral izquierdo de vidrio templado, el panel lateral derecho y el panel frontal. Siga estos pasos a continuación.

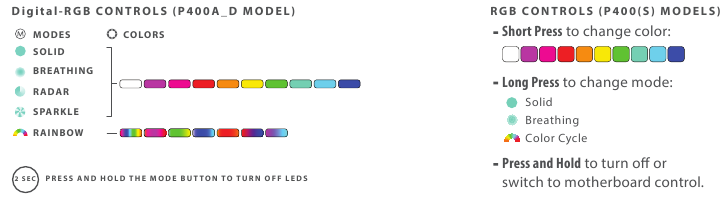

CONTROLES DE ILUMINACIÓN

Mantenga pulsado para apagar el controlador de la carcasa y sincronizarlo con el software RGB o D-RGB de la placa base.

INSTALACIÓN DE HARDWARE

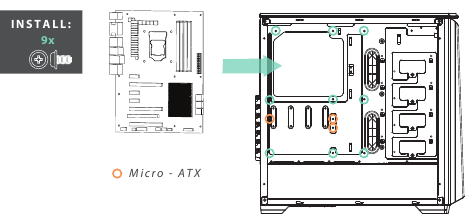

PLACA BASE

1. INSTALE LA PLACA BASE CON 9 TORNILLOS PARA LA PLACA BASE

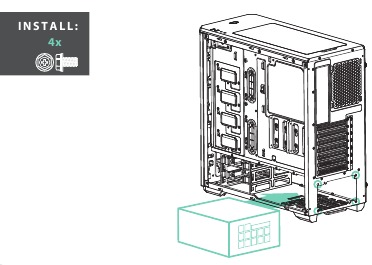

FUENTE DE ALIMENTACIÓN

1. INSTALE LA FUENTE DE ALIMENTACIÓN CON 4 TORNILLOS DE LA PSU

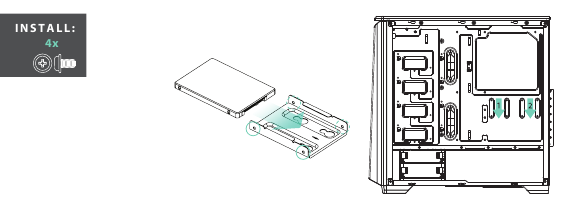

SSD DE 2,5"

1. INSTALE LA UNIDAD SSD CON 4 TORNILLOS SSD

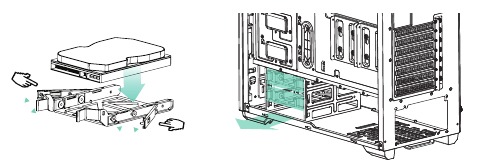

HDD DE 3,5"

1. INSTALE LA UNIDAD HDD EN LA BANDEJA DE HDD SIN HERRAMIENTAS Y DESLÍCELA DE NUEVO EN EL CHASIS


La bandeja de HDD también puede albergar una unidad SSD de 2,5"

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Phanteks Eclipse P400A / P400(S)
