Manual de EUFY E30, T8426

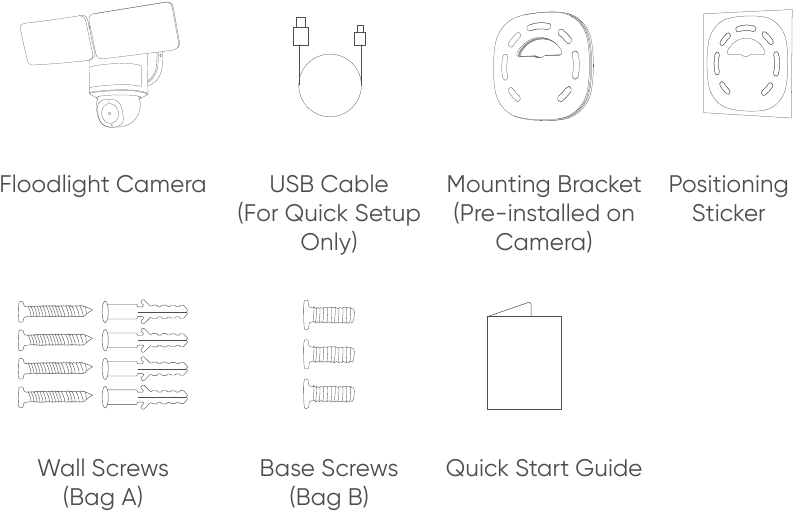

CONTENIDO DE LA CAJA

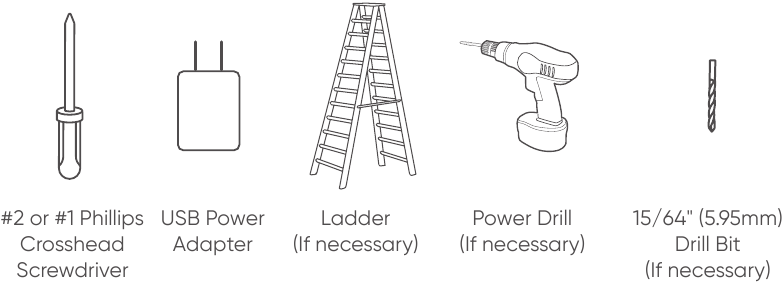

LO QUE NECESITA (no incluido)

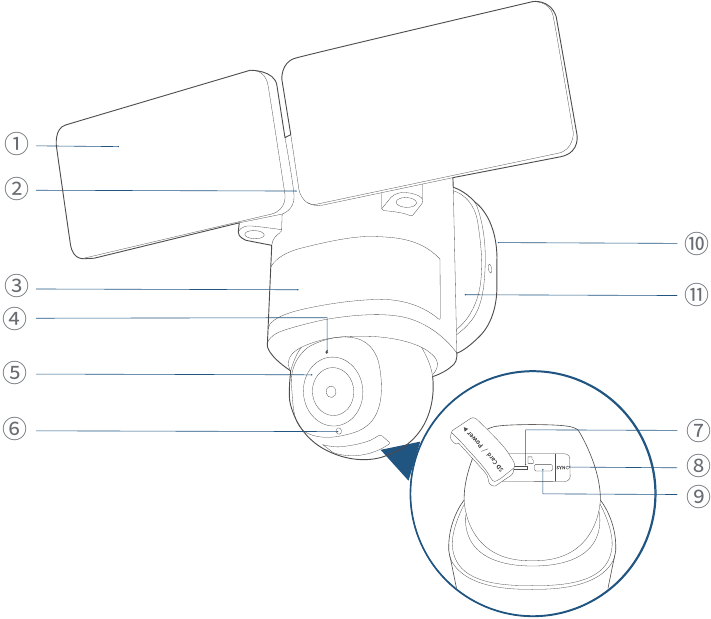

DE UN VISTAZO

1. Foco
2. Altavoz
3. Componente del sensor de movimiento
4. Micrófono
5. Cámara
6. Indicador LED
7. Ranura para tarjeta MicroSD
   • Inserte una tarjeta microSD* (no incluida) para guardar grabaciones
8. Botón SYNC
9. Entrada de alimentación (para la configuración rápida)
10. Soporte de montaje
11. Base de montaje

*Utilice al menos una tarjeta microSD de clase 10 con un máximo de 128 GB.

CONFIGURACIÓN DEL SISTEMA

1. Descargue e instale la eufy Security app (aplicación eufy Security) y, a continuación, inicie sesión o cree una cuenta.

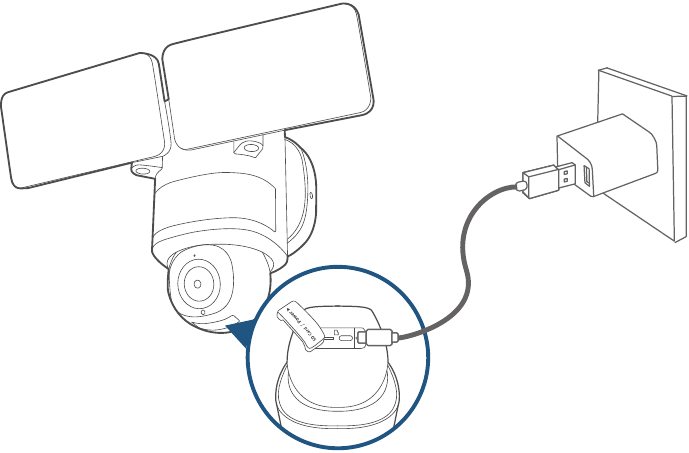

2. Encienda la cámara con foco utilizando el cable de carga USB-C y un adaptador de alimentación (no incluido).
   .

   • Para evitar que se raye la cámara con foco, no retire la película protectora por el momento.
   • Los focos solo se encenderán en el modo de alimentación con cable. La conexión alimentada por USB se utiliza para configurar la cámara de forma segura dentro de su casa.
   • Asegúrese de que puede transmitir vídeo desde su cámara con foco ANTES DE LA INSTALACIÓN.
3. Toque en + en la aplicación y siga las instrucciones de la aplicación para añadir la cámara.

4. Desconéctelo del adaptador de corriente y cierre la tapa del puerto USB.

   La tapa del puerto USB debe estar cerrada para evitar que entre agua en la cámara con foco.

PREPARACIÓN PARA LA INSTALACIÓN (IMPORTANTE)

Compruebe las leyes locales para la instalación

Si se encuentra fuera de Norteamérica, la instalación y el cableado deben ser realizados por un electricista autorizado. Siga siempre las normas del código al instalar conexiones cableadas.

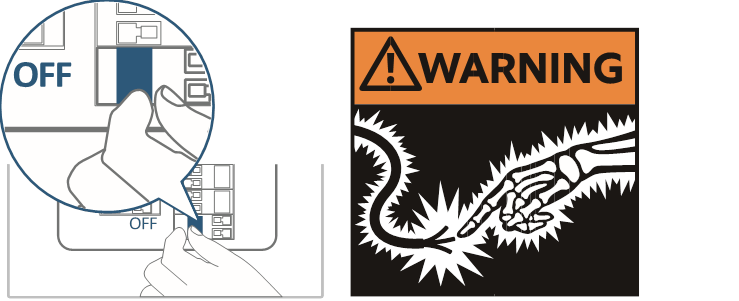

Corte la alimentación en el interruptor automático

Riesgo de descarga eléctrica

• Apague la alimentación en su disyuntor o caja de fusibles antes de continuar, consulte con un electricista autorizado si es necesario.
• Encienda/apague las luces para asegurarse de que la electricidad en el área de instalación está apagada.
• Verifique que la fuente de alimentación sea una fuente de alimentación de 100~240 VCA 50/60 Hz.
• Mantenga el interruptor apagado en cualquier momento durante el proceso de instalación.

NOTA: No utilice un interruptor de atenuación o un temporizador para este producto.

INSTALACIÓN DE LA CÁMARA CON FOCO

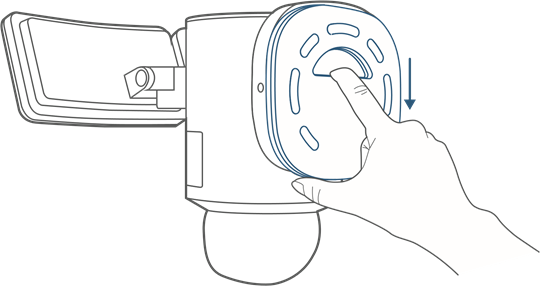

Separe el soporte de montaje

Separe el soporte de montaje de la cámara y déjelo a un lado para su posterior instalación.

Seleccione una ubicación

Puede montar la cámara con foco verticalmente en una pared o colgarla del techo. Con la alimentación apagada en el interruptor, retire el foco existente si tiene uno.

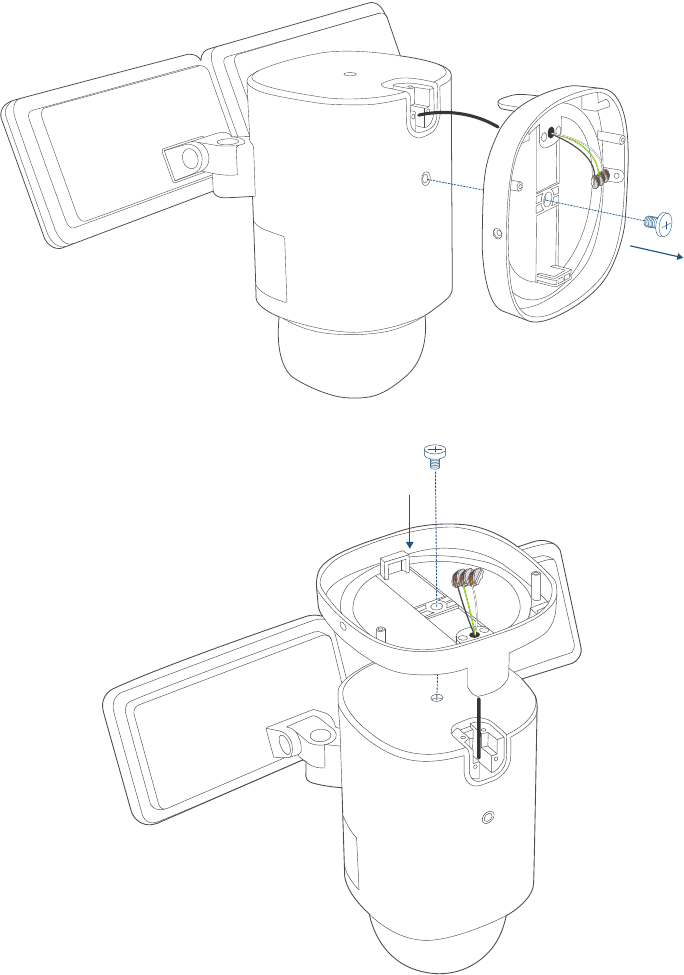

Para el montaje en voladizo, vuelva a instalar primero la base de montaje.

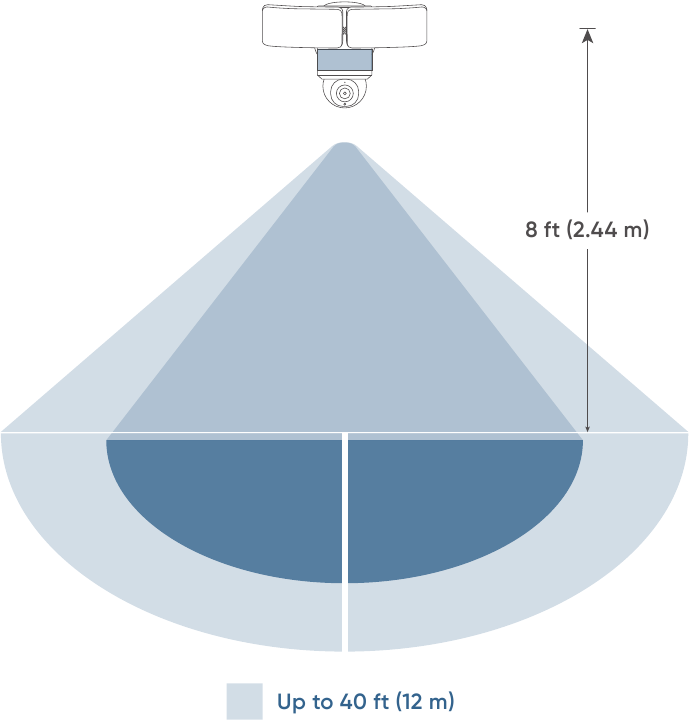

Altura recomendada

Recomendamos montar la cámara a 2,44 m (8 pies) por encima del suelo para conseguir un alcance de detección de movimiento de hasta 12 m (40 pies).

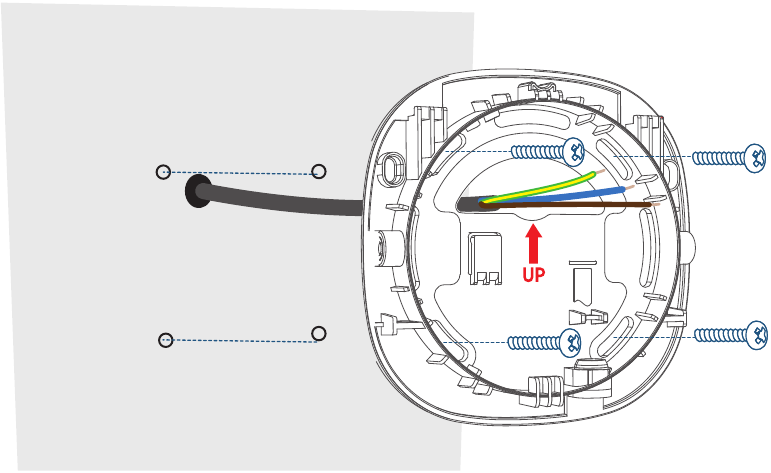

Instale el soporte de montaje

1. Instale el soporte de montaje en la pared o el techo con los Tornillos y tacos de pared (bolsa A).

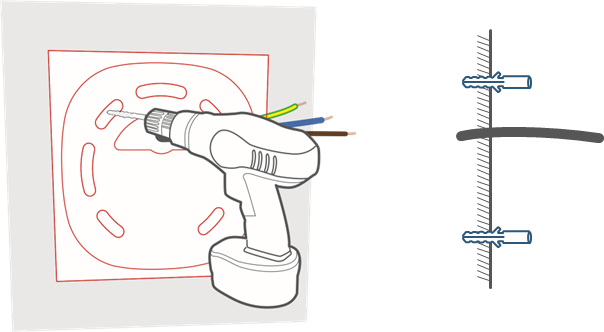

   • Para paredes hechas de materiales duros, como estuco, ladrillo u hormigón, taladre agujeros con una broca de 5,95 mm (15/64 de pulgada) y, a continuación, inserte los tacos en los agujeros.

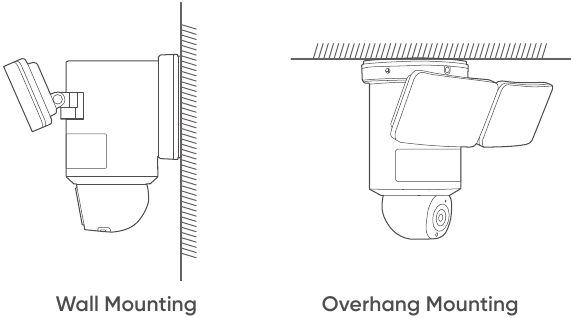

Montaje en pared

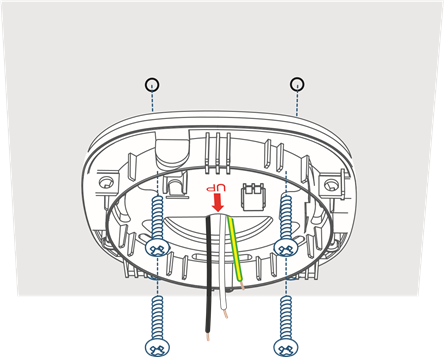

Montaje en voladizo

Conecte los cables

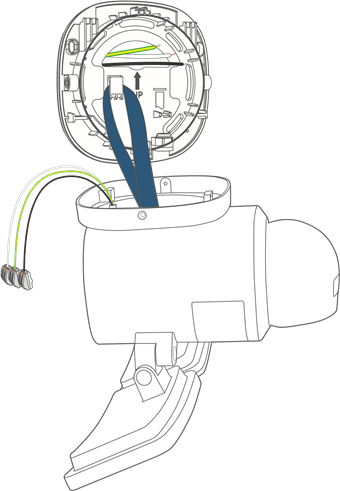

1. Cuelgue la cámara en el soporte con la correa para colgar mientras conecta los cables.

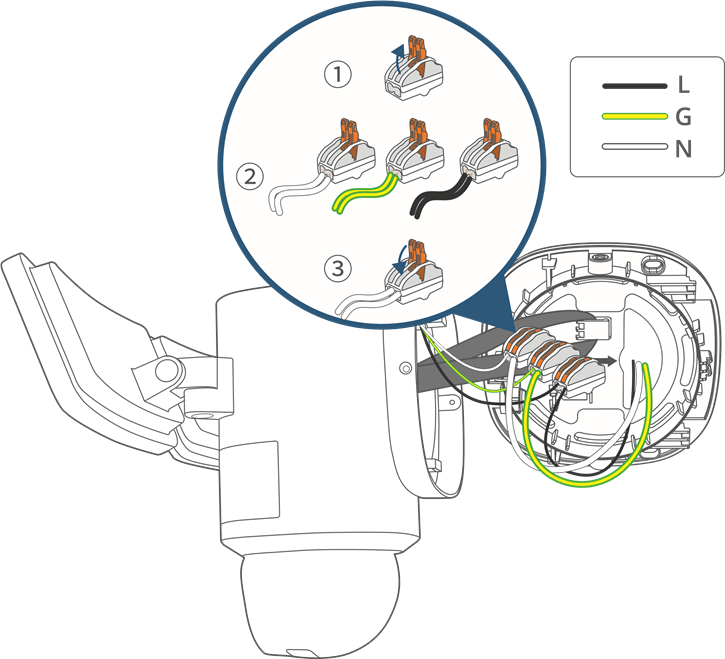

2. Conecte por separado el cable de tierra (cobre desnudo/verde/verde y amarillo), el cable con corriente (marrón) y el cable neutro (azul) de la pared al cable de tierra (verde y amarillo), al cable con corriente (negro) y al cable neutro (blanco) de la cámara con foco utilizando conectores de cable y, a continuación, asegure las conexiones.

   Nunca realice conexiones cruzadas. Los cables deben conectarse con colores coincidentes. Si tiene problemas con el funcionamiento adecuado de la cámara con foco, consulte a un técnico autorizado.

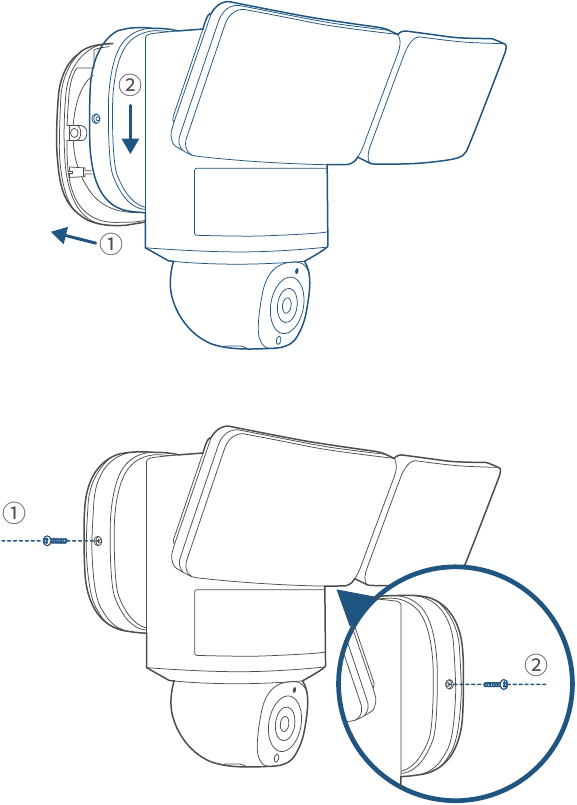

Coloque la cámara en el soporte de montaje

1. Encaje la base de montaje en el soporte de montaje, alinee los orificios y asegúrela con 2 Tornillos de base (bolsa B).

2. Retire la etiqueta y la película protectora del foco.
   Limpie la cámara con un paño de limpieza de lentes.

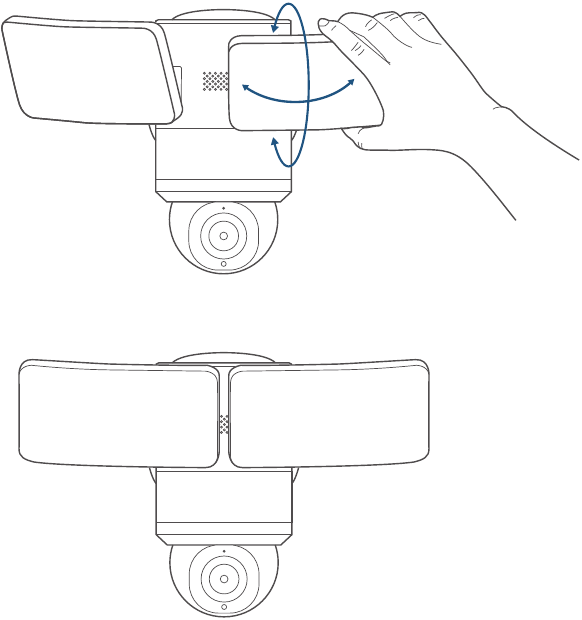

AJUSTE DEL ÁNGULO DE ILUMINACIÓN

Tire manualmente hacia arriba y hacia abajo o hacia la izquierda y hacia la derecha para ajustar el foco vertical u horizontalmente.

RESTAURACIÓN DE LA ENERGÍA

1. Encienda el disyuntor principal de la casa.

   En caso de que la cámara con foco no esté encendida, apague el disyuntor antes de comprobar el cableado de la cámara con foco.
2. Ahora puede acceder a varias funciones y cambiar los ajustes en la eufy Security app (aplicación eufy Security). Para la resolución de problemas, consulte la sección Ayuda de la eufy Security app (aplicación eufy Security).

GUÍA DE LA LUZ LED

	Violeta fijo	El sistema se está inicializando
	Azul fijo	Funcionamiento normal o listo para la configuración
	Rojo parpadeante	No conectado a Internet
	Rojo fijo	Grabando o se está viendo la transmisión en directo
	Azul y rojo parpadeando	Actualización del firmware en curso Nota: Mantenga la cámara conectada a una fuente de alimentación

INSTRUCCIONES DE SEGURIDAD

• Este equipo no es adecuado para su uso en lugares donde es probable que haya niños presentes. Este equipo no está destinado a ser utilizado por niños.
• No utilice el producto de ninguna manera que no sea la descrita en este documento para evitar lesiones personales o daños materiales.
• El usuario debe cumplir con las leyes y reglamentos de los países y regiones correspondientes donde se encuentra (utiliza) el equipo, cumplir con la ética profesional, prestar atención a las obligaciones de seguridad y prohibir estrictamente el uso de nuestros productos o equipos para cualquier propósito ilegal. Nuestra empresa no se hará responsable de la responsabilidad legal de ningún infractor bajo ninguna circunstancia.
• Se debe proporcionar un dispositivo de desconexión adecuado como parte de la instalación del edificio
• Se debe incorporar un interruptor de red de todos los polos de acuerdo con el Anexo L en la instalación eléctrica del edificio
• La luminaria internded para ser montada en o sobre una caja de salida y se suministrará con conductores de suministro lo suficientemente largos como para extenderse 150 mm (6 pulgadas) en la caja de salida.
• Precaución, riesgo de descarga eléctrica

ESTE PRODUCTO DEBE SER INSTALADO DE ACUERDO CON EL CÓDIGO DE INSTALACIÓN APLICABLE POR UNA PERSONA FAMILIARIZADA CON LA CONSTRUCCIÓN Y EL FUNCIONAMIENTO DEL PRODUCTO Y LOS PELIGROS QUE IMPLICA

CONDUCTORES DE SUMINISTRO DE MÍNIMO 90 °C

• Compruebe las leyes locales para la instalación. Si se encuentra fuera de Norteamérica, la instalación y el cableado deben ser realizados por un electricista autorizado.
• Este manual tiene únicamente fines informativos. Trabajar con electricidad puede ser peligroso, por lo que es importante tomar las precauciones de seguridad adecuadas. Contrate a un electricista autorizado si no se siente cómodo o no tiene experiencia con los procesos y las herramientas descritas.
• Desconecte la alimentación en el fusible o disyuntor antes de la instalación.
• No instale el producto cerca de superficies inflamables.
• Para evitar el riesgo de descargas, lesiones o muerte, siempre tenga precaución al trabajar con electricidad.
• Asegúrese de que la cámara con foco esté correctamente conectada a tierra.
• La cámara con foco debe montarse en una pared o debajo de una cornisa.

Puerto abierto predeterminado 1: Wi-Fi (2,4 GHz)

Descripción del puerto:

1. Después del primer encendido o reinicio, si no hay información de Wi-Fi configurada, puede entrar en el modo de configuración de red (como la configuración AP/BLE);
2. En el modo de trabajo normal, se conecta automáticamente al SSID y la contraseña del router guardados;
3. Si necesita cambiar la configuración de Wi-Fi, puede restablecer la configuración de red a través de la aplicación o de acuerdo con el manual.
4. Los monitores de puerto TCP 15250, que son necesarios para la conexión de la interfaz eufy sdk y no se pueden desactivar.

Puerto abierto predeterminado 2: BLE (Bluetooth de baja energía)

Descripción del puerto:

1. Cuando el dispositivo no está conectado a la red, habilitará el emparejamiento BLE y transmitirá el emparejamiento Bluetooth (o el escaneo).
2. Una vez completado el emparejamiento de red, el emparejamiento BLE se desactivará automáticamente.
